Gravity：数字 10.525GHz 微波传感器（运动检测）

原厂商品链接

原厂Wiki链接

介绍

10.525GHz 微波运动传感器利用多普勒效应，通过微波来探测运动物体。这与普通的红外（IR）传感器的工作方式不同，因为微波对多种能够反射微波的物体敏感，并且其传感器读数不会受到环境温度的影响。

这种类型的微波传感器被广泛应用于工业、交通和民用领域，例如：车辆速度测量、液位检测、自动门运动检测、自动清洗、生产线物料检测以及汽车倒车雷达等。

微波检测方法相较于其他方法具有以下优势：

• 非接触检测
• 测量结果不受温度、湿度、噪声、空气、灰尘或光线影响 —— 适用于恶劣环境
• 对射频干扰有很强的抵抗力
• 输出功率低，对人体无害
• 探测范围广，速度高
• 支持非生命物体检测

应用

微波传感器可以与其他传感器配合使用，以提升测量精度。例如，它可以降低人体运动检测中的误报率，并在安防和安全工作中表现出色。

技术规格

工作电压: 5V ± 0.25V
工作电流（连续波 CW）: 最大 60mA，典型 37mA

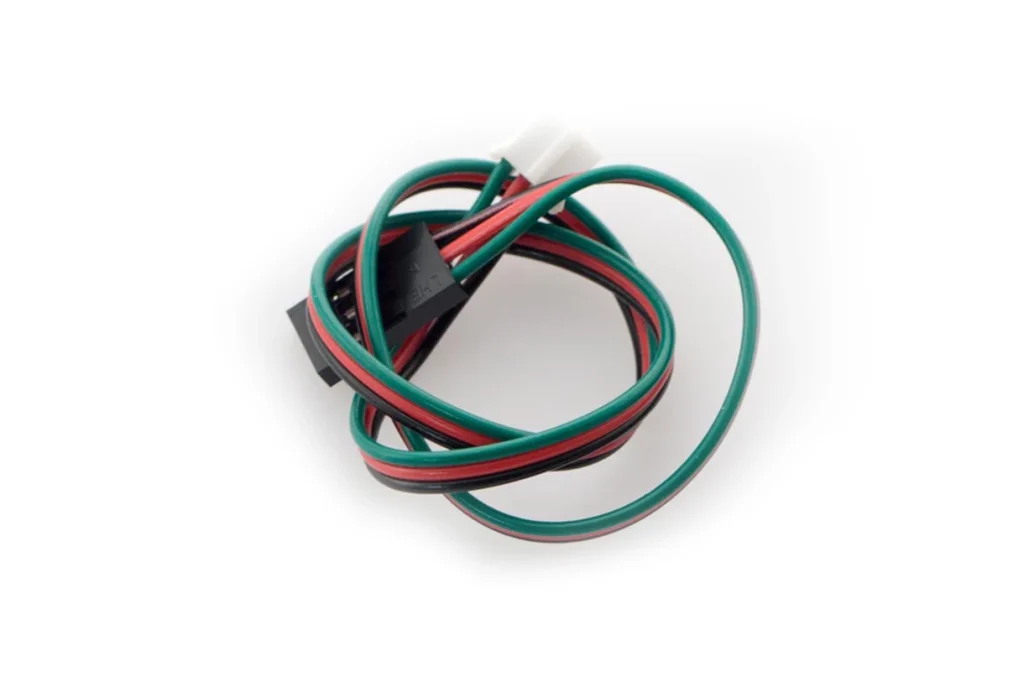

接口: Gravity 3针接口（数字）

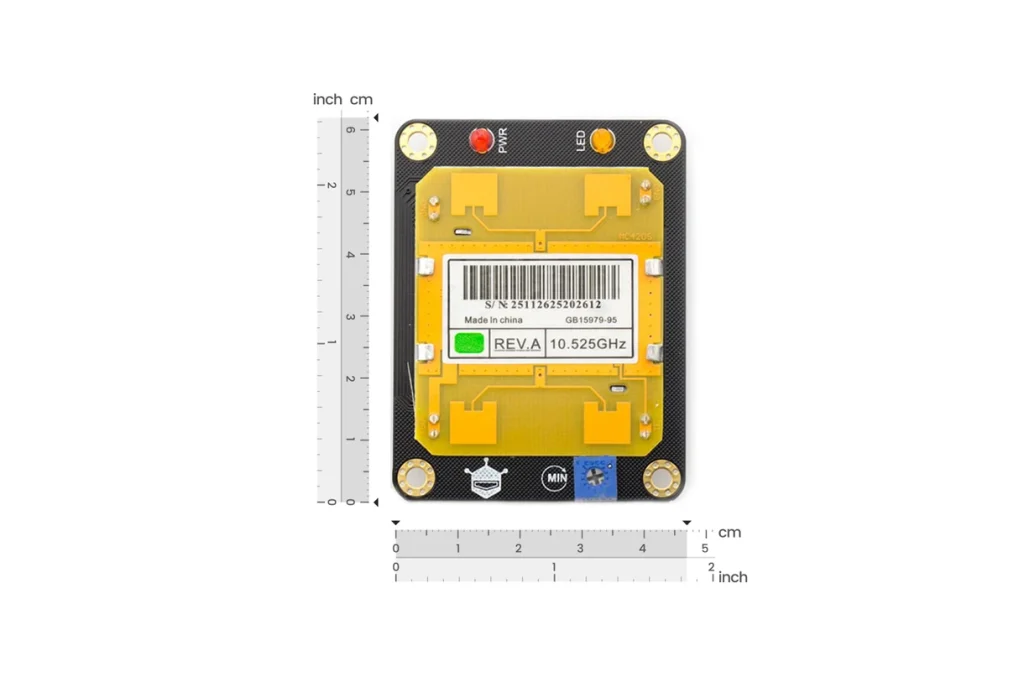

尺寸: 48.5 × 63mm

发射参数

• 探测距离: 2–16 米连续可调
• 发射频率: 10.525 GHz
• 精确频率设定: 3 MHz
• 输出功率（最小值）: 13dBm EIRP
• 谐波发射: < -10dBm
• 平均电流（5% 占空比）: 典型 2mA
• 脉冲宽度（最小）: 5 微秒
• 负载周期（最小）: 1%

接收参数

• 灵敏度（10dB 信噪比）: 3Hz – 80Hz
• 带宽: -86dBm
• 3Hz – 80Hz 带宽杂波: 10uV
• 天线增益: 8dBi
• 垂直 3dB 波束宽度: 36°
• 水平 3dB 波束宽度: 72°

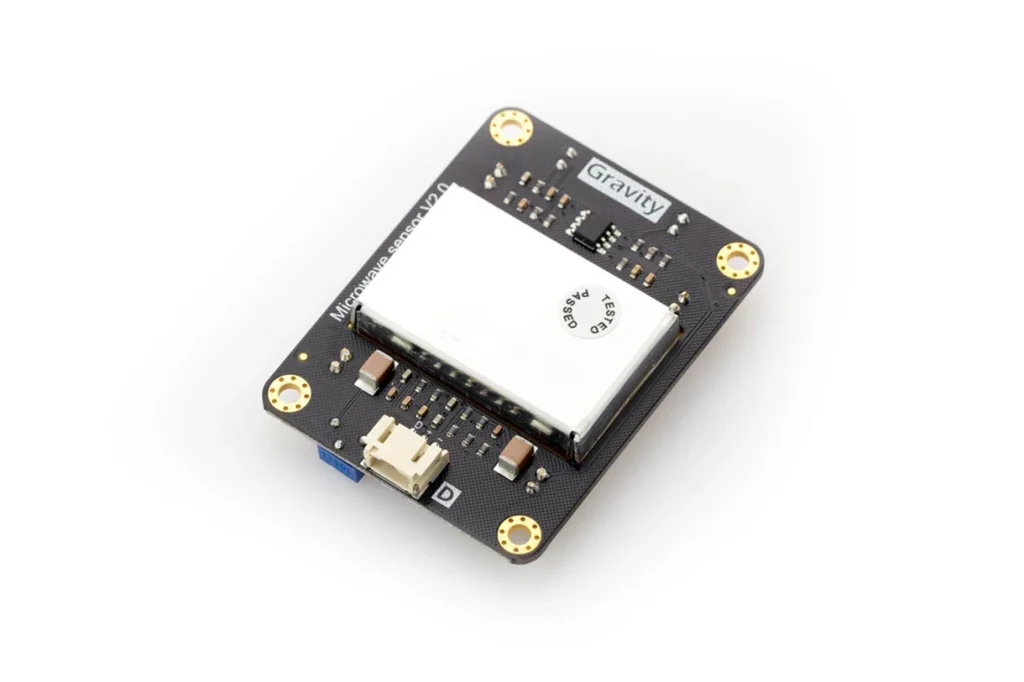

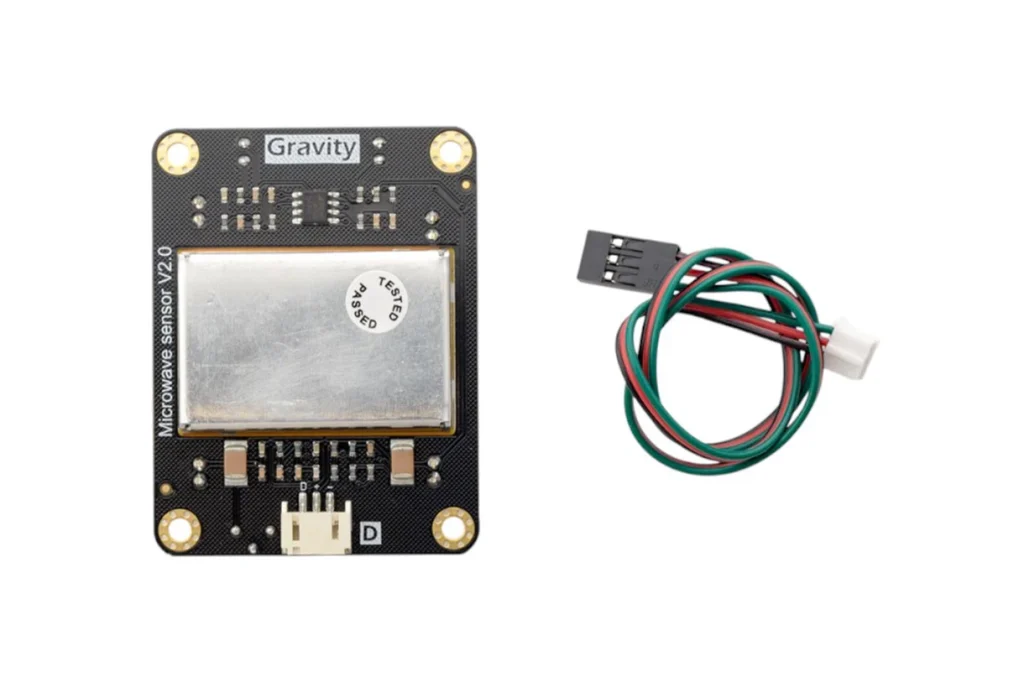

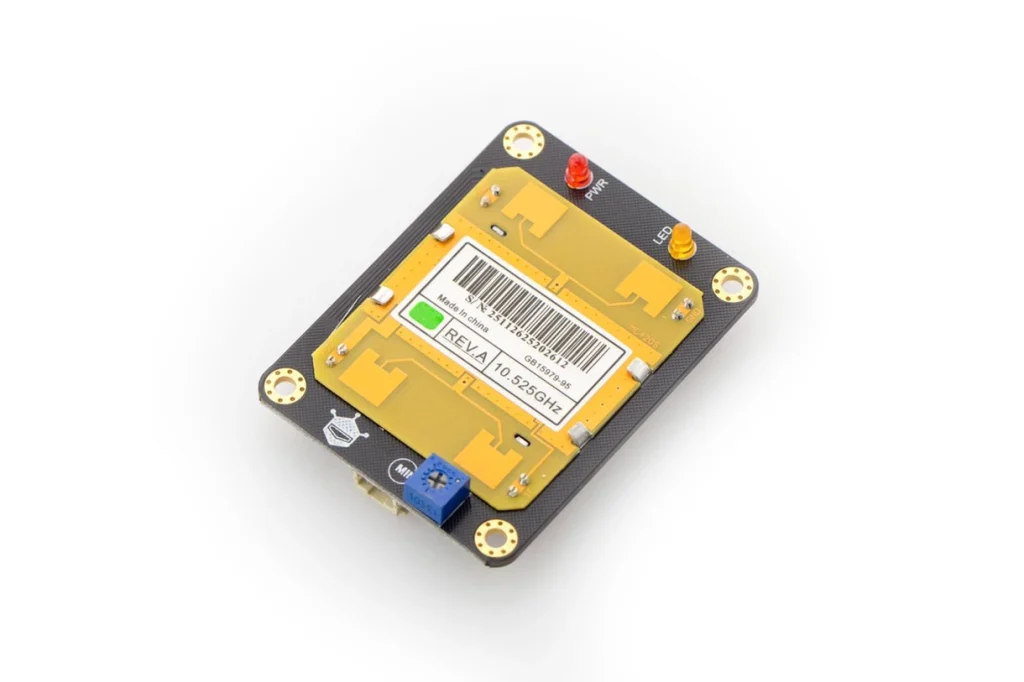

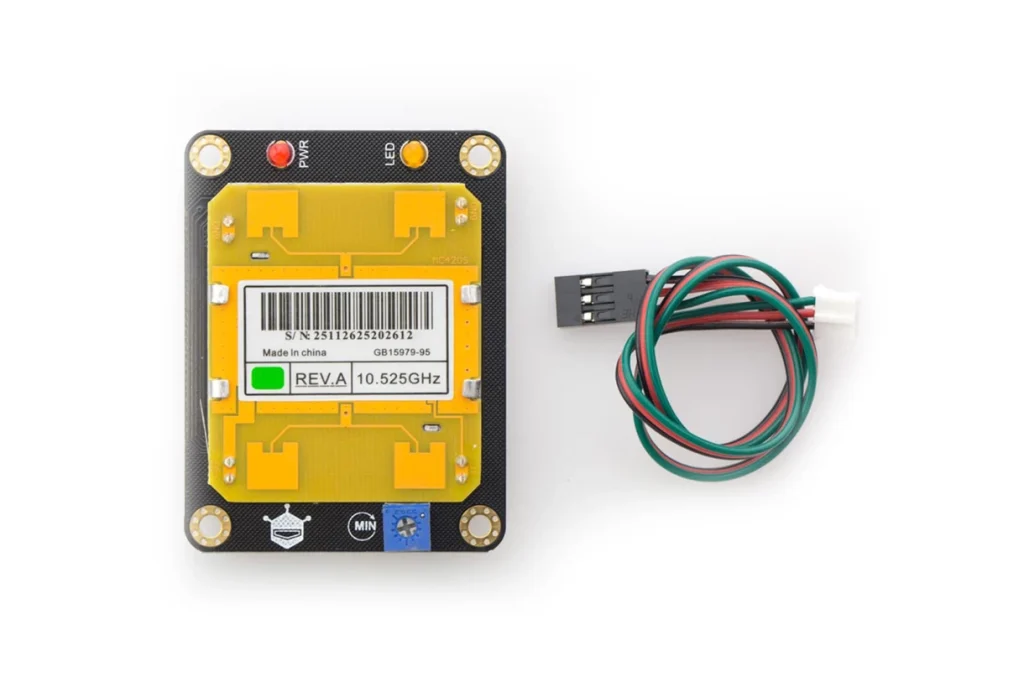

板卡概述

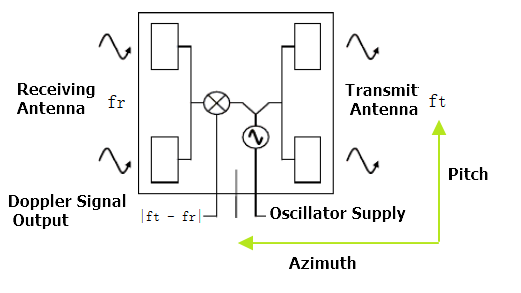

天线说明

信号处理

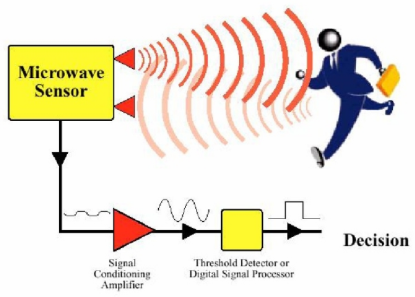

下图展示了该传感器模块的工作原理。它通过放大由微波传感器接收到的微弱信号，然后经过比较电路，将信号转换为方波信号，并以数字输出 0 或 1 的形式输出，从而便于 Arduino 或其他微控制器进行处理。

信号检测范围

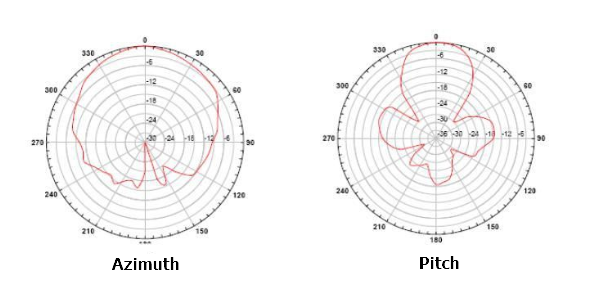

检测角度：当天线处于水平方向（方位角）时，检测角度为 72°；在天线的垂直方向（俯仰角）上，检测角度为 36°。

安装

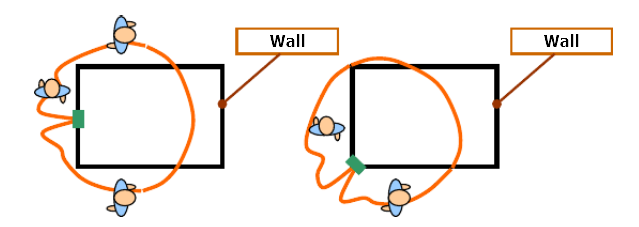

微波可以穿透墙壁。因此，当微波穿透外墙并检测到非目标区域的移动物体时，有时会产生不准确的情况。请务必选择合适的安装位置以避免这种情况！

指示灯与输出状态

当微波传感器未检测到运动物体时，指示 LED 保持熄灭状态。
当传感器检测到运动物体时，LED 会点亮，输出电平从 HIGH 变为 LOW。大约 0.5 秒后，LED 会自动熄灭，输出电平从 LOW 变为 HIGH。
如果传感器持续检测到运动物体，LED 将不断闪烁，输出电平将在 HIGH 和 LOW 之间来回波动，直到物体停止移动。

距离调节

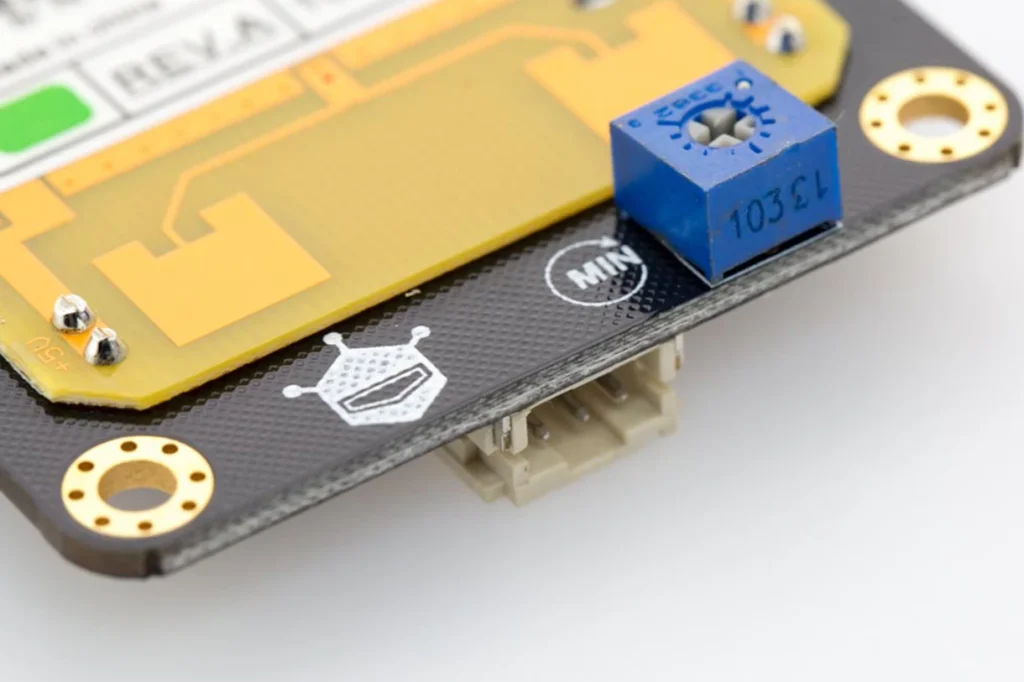

微波传感器的检测距离范围为 2–16 米。可通过电位器调节检测距离。
若电位器旋转至 MIN 方向，检测距离减小；若向相反方向旋转，检测范围则会增大。
