X波段相控阵雷达开发平台

1. 设备介绍

相控阵学习曲线陡峭，涉及多个技术和工程学科，包括微波射频电子、连续和离散时间信号处理、嵌入式系统、模拟至数字转换器和数字至模拟转换器、数字设计以及计算机网络。

商用相控阵系统通常为特定应用设计，如雷达探测或卫星通信，由于其工程中涉及的精确性和复杂性，这些系统的成本很高。这些商用相控阵系统通常不提供修改或实验的灵活性，使得学习者和研究人员难以探索基础概念和试验新想法。这在相控阵技术领域创造了一个创新和教育的障碍，本公司销售的X波段相控阵雷达产品专门针对相控阵教学和科研。

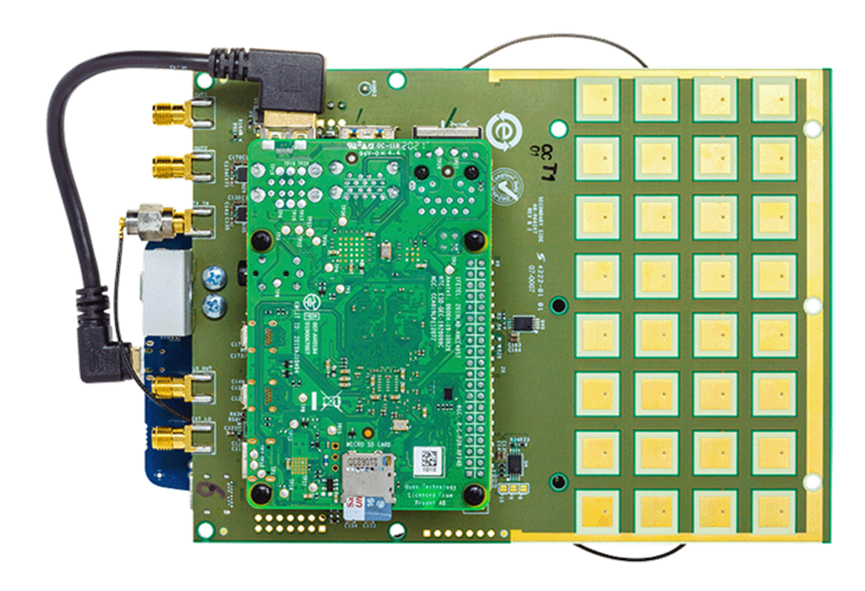

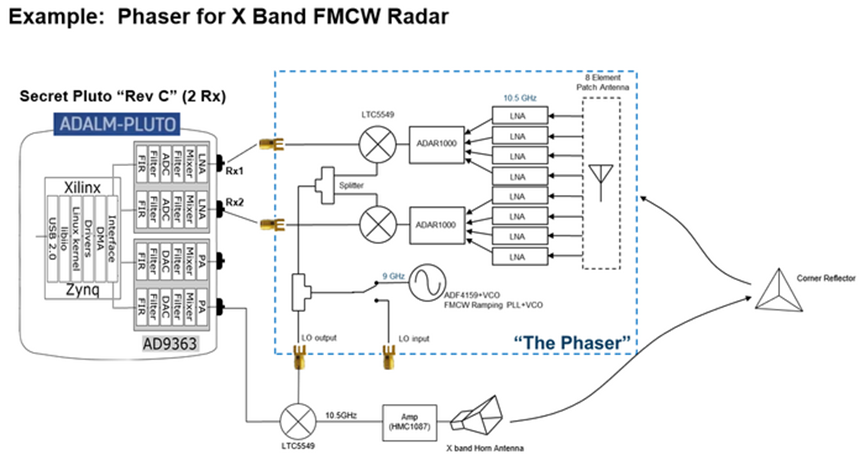

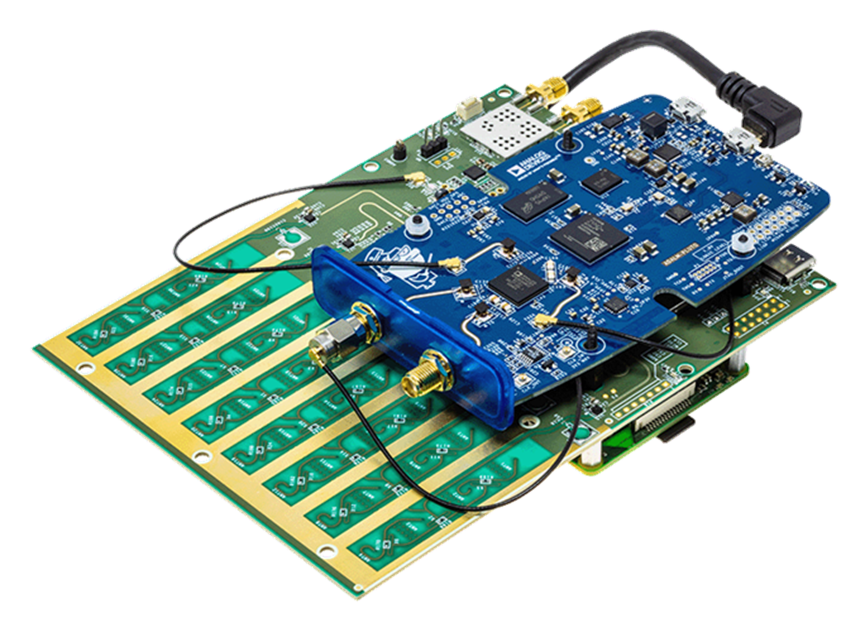

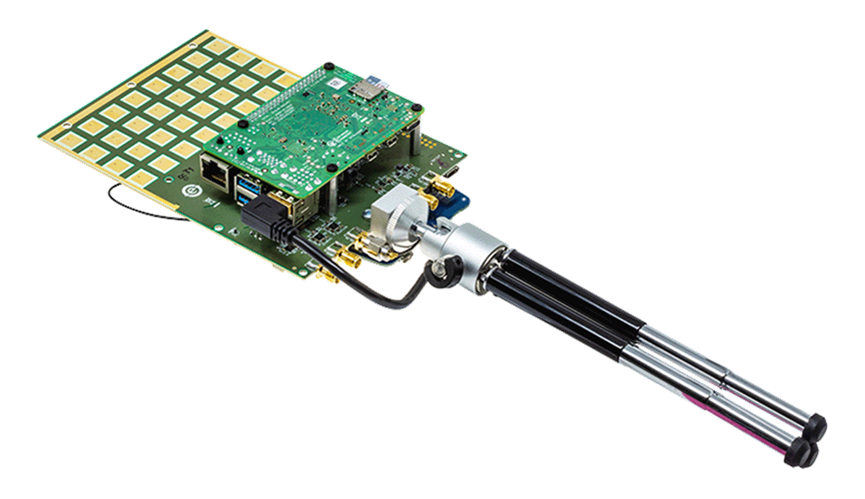

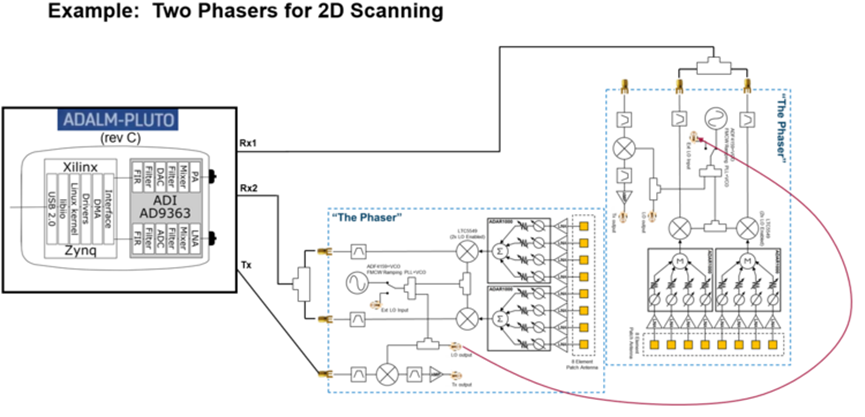

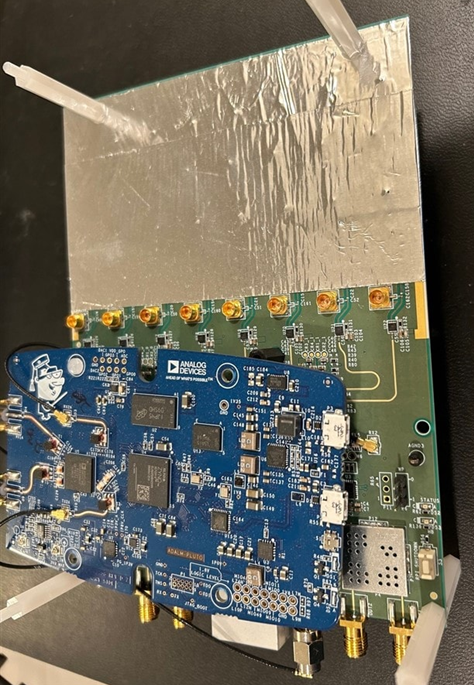

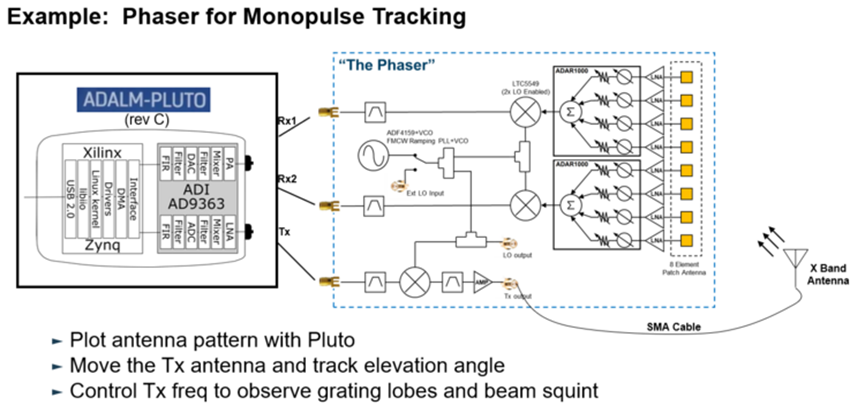

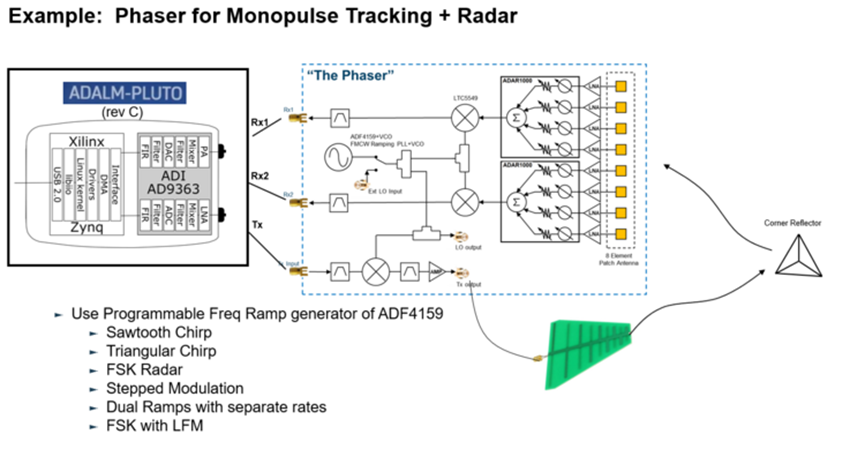

上图所示的产品是一个低成本、简化版的相控阵波束形成演示平台，提供了一种实用的方法来学习相控阵天线的原理和应用。这套完整的系统为概念验证或更复杂系统的调试提供了理想的工具。它提供了探索和理解高级概念的机会，如波束形成、波束转向、天线缺陷、频率调制连续波（FMCW）雷达和合成孔径成像。该设计包括射频组件、信号处理硬件，并含有一个板载的8元素线性阵列天线，工作频率从10.0 GHz到10.5 GHz（X波段）。这一频率范围允许使用常见的低成本运动传感器模块作为微波源。

该电路设计为直接安装在树莓派上，并使用PlutoSDR低成本软件定义无线电（SDR）模块来数字化中频（IF）输出。软件接口通过Linux工业输入/输出（IIO）框架提供，提供大量的调试和开发工具，并且支持跨平台应用编程接口（API），包括Python、GNU Radio和MATLAB的支持。

应用软件可以在树莓派上本地运行，也可以通过有线或无线网络连接远程运行。

如果你是一个初学者，请自行了解：树莓派，Pluto SDR等相关产品的概念。

2. 设备清单

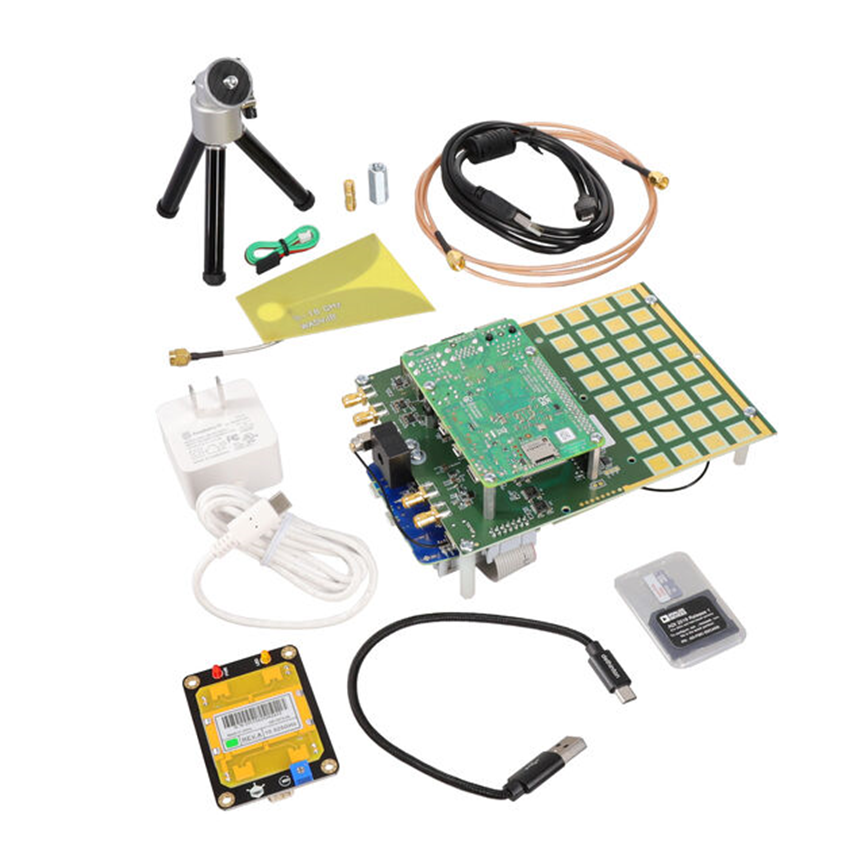

2.1、开箱列表

序号	清单项目	是否在套件内
1	EVAL-CN0566-RPIZ 主板	√
2	树莓派 4 （Raspberry Pi 4）	√
3	软件无线电 Pluto （ADALM-Pluto）	√
4	5 V、3 A、USB-C 电源适配器	√
5	HB100 信号源模块（无支架）	√
6	SD卡（原装）	√

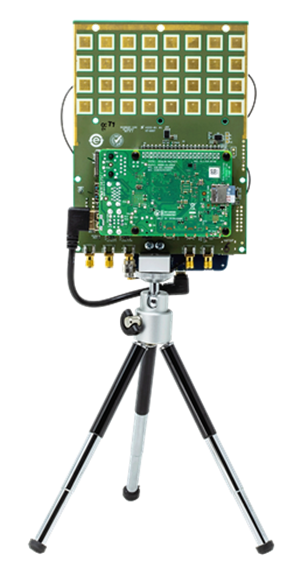

7	支撑主板的三脚架	√
8	HB100 供电线	√
9	Micro USB 转 USB（树莓派与Pluto连接）	√
10	定向天线	√
11	Micro HDMI 转HDMI线	东枫电子提供
12	HB100 支架定向天线夹片
13	开箱可用的SD卡（最新软件）
14	① 千兆网线 ② Micro USB 转 USB（超短0.15cm）
15	散热风扇	东枫电子提供
16	支持HDMI接口的显示器	用户自备
17	键盘，鼠标	用户自备

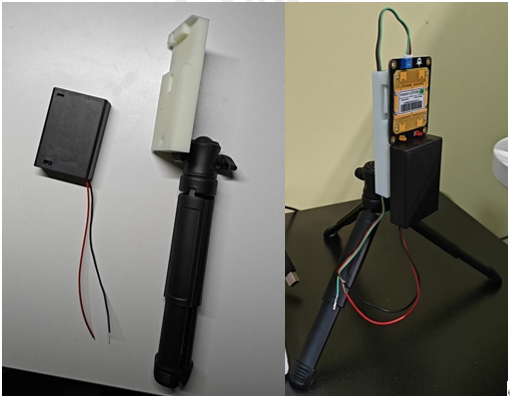

提供的HB100天线支架见下图：

2.2、商务描述

制造商	Analog Devices Inc.
制造商产品编号	EVAL-CN0566-RPIZ
中国区代理商编号	EVAL-CN0566-RPIZ
描述	X波段相控阵雷达系统
质保说明	本产品为评估板，原厂无质保
原厂标准交货期	美国原产国，4 周（顺丰快递）
详细描述	天线开发工具 10 GHz Phased Array System
价格（含税）	（现价）人民币29850.57 （不适用）~~人民币：65486.33~~ （配件+技术支持）人民币：39800.32

由于受近期中美关税政策影响，自2025年4月12日起，中国大陆地区客户购买的美国原产地的电子元器件产品，将会产生额外125%以及相对应的13%增值税的关税费用，宽限期内的货物除外，我公司将如实向客户收取。(详情请见以下最新的政府公告及其链接):

国务院关税税则委员会关于调整对原产于美国的进口商品加征关税措施的公告

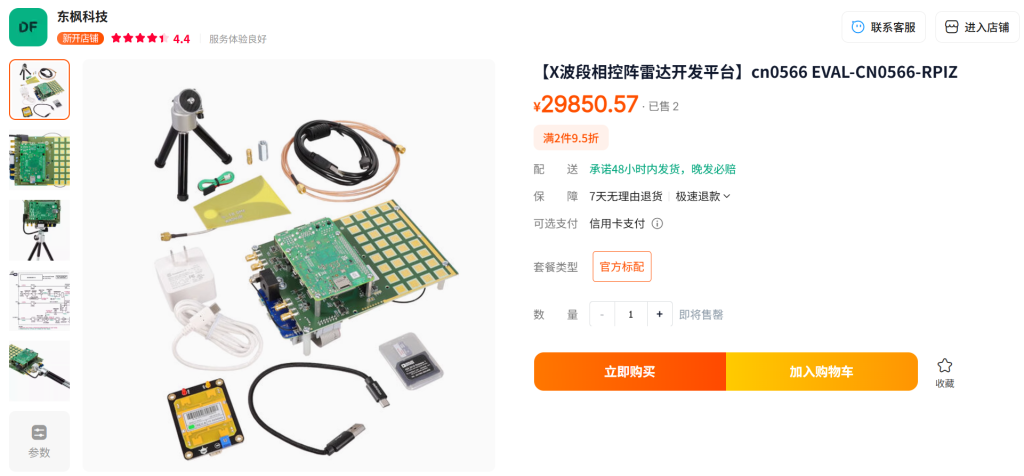

进入>> 淘宝店铺

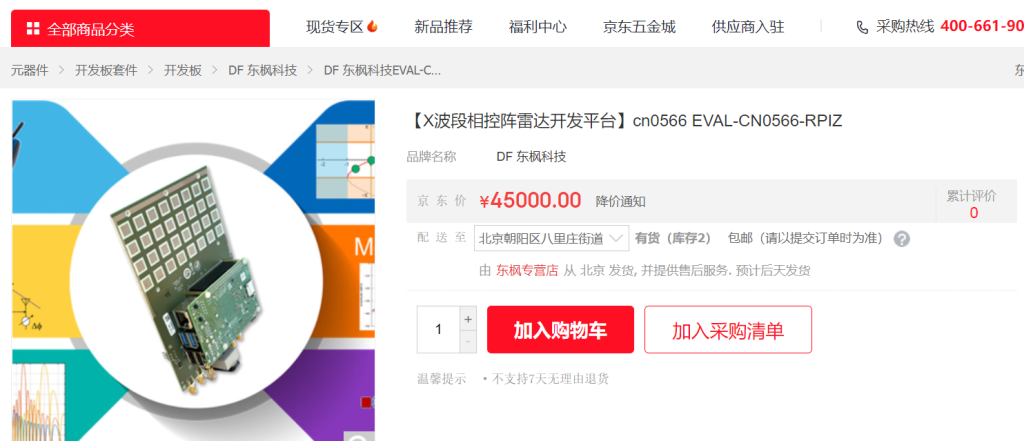

进入>>京东店铺

京东收取20%的各种各样的手续费，因此京东适合军校直采。

2.3、发货周期详情

阶段	阶段详情	预计天数
美国海关申报	终端KYC表格填写，申报终端用户和使用用途（EAR99）	2天
美国仓库发货	德克萨斯州–上海	3天
上海海关申报	关税申报与清关	3天
北京仓库收货	上海–北京	2天
客户收货	北京–客户地址（顺丰发货）	2天

总天数预计2周.

目前北京仓库有现货，下单即可顺丰直接发货。

3.技术参数

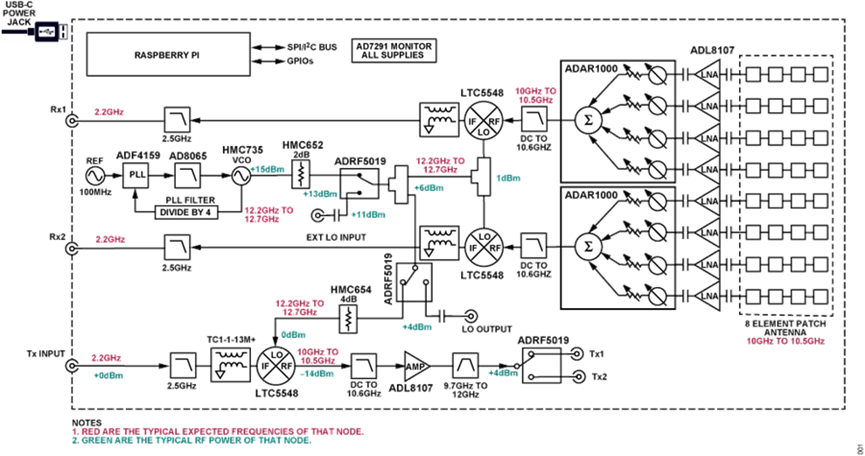

3.1、开发板核心芯片

序号	芯片名称	芯片描述
1	ADAR1000	8 GHz ~ 16 GHz, 4通道, X 波段和Ku 波段波束形成器
2	ADF4159	直接调制/快速波形生成，13GHz，小数 N 频率合成器。
3	ADRF5019	硅材质、单刀双掷开关（SPDT）、无反射，100MHz 至 13GHz。
4	AD8065	高性能、145MHz 的快速场效应晶体管（FastFET™）运算放大器。
5	ADL8107	砷化镓（GaAs）、原配高电子迁移率晶体管（pHEMT）、单片微波集成电路（MMIC）、低噪声放大器，6GHz 至 18GHz。
6	LTC5548	2GHz 至 14GHz 微波混频器，具有宽频带直流至 6GHz 中频。
7	LT8609S	42V、2A/3A 峰值同步降压稳压器，静态电流为 2.5 微安。
8	AD7291	8 通道、I²C 接口、12 位逐次逼近型模数转换器（ADC），带有温度传感器。
9	LT3460	1.3MHz/650kHz 升压型直流-直流转换器，采用 SC70、薄型小外形晶体管（ThinSOT）和 DFN 封装。
10	LTC4217	2A 集成式热插拔控制器。
11	HMC735	带有四分频器的压控振荡器（VCO），频率范围为 10.5GHz 至 12.2GHz。
12	HMC652	固定的 2dB 无源衰减器芯片，直流至 50GHz。
13	HMC654	固定无源表面贴装（SMT）衰减器，直流至 25GHz。
14	ADP7118	20V、200mA、低噪声、CMOS 低压差线性稳压器。
15	ADP7158	2A、超低噪声、高电源抑制比、固定输出的射频线性稳压器。
16	ADM7150	800mA、超低噪声/高电源抑制比的低压差线性稳压器（LDO）。
17	ADM7170	6.5V、500mA、超低噪声、高电源抑制比、快速瞬态响应的 CMOS 低压差线性稳压器。
