通过JTAG USB将临时FPGA镜像写入USRP RIO

按照以下步骤通过JTAG USB将FPGA镜像写入/恢复到USRP RIO设备：

1. 安装Digilent ADEPT实用程序，之后打开程序。

2. 打开USRP RIO设备的电源。通过USB A – USB B 线缆将其连接到PC。

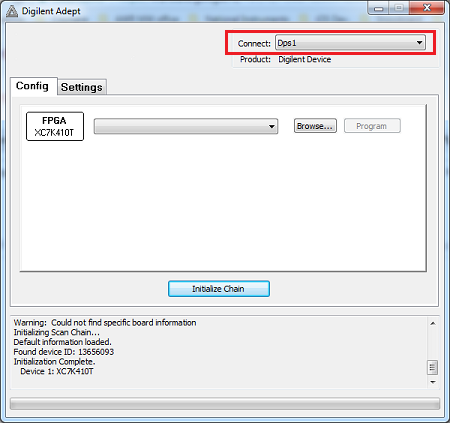

3. Adept Utility会将您的设备识别为Dsp 1：

4. 使用Browse …按钮打开导航窗口以定位到FPGA镜像位置。

注意：如果要恢复含FPGA的USRP RIO 设备，则应使用NI-USRP驱动程序提供的默认镜像之一。 Windows的默认FPGA镜像目录： C：\ Program Files（x86）\ National Instruments \ NI-USRP \ images
检查FPGA Image Flavors描述并选择合适的镜像

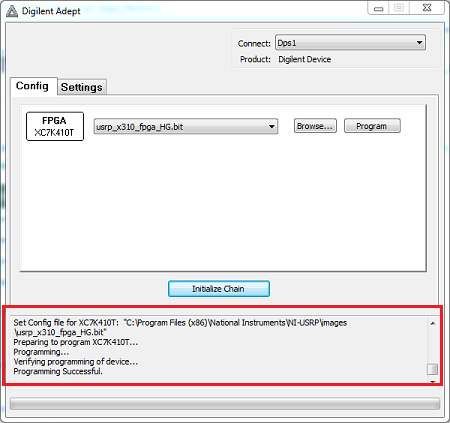

5. 单击程序 。

注意：写入的FPGA映像仅在USRP RIO重启后才会生效。
