标签： USRP

  • USRP X410

    USRP X410

    简介

    1 MHz to 7.2 GHz，400 MHz带宽，GPS驯服OCXO，USRP软件无线电设备

    Ettus USRP X410集成硬件和软件，可帮助您制作高性能无线系统的原型，并进行空口信号采集和分析。此外，Ettus USRP X410具有一个两级超外差结构，带有四个独立的发射器和接收器通道。它还包含Xilinx Zynq Ultrascale+ RFSoC和可编程FPGA，其带有开放源UHD工具流及LabVIEW FPGA。凭借这些功能，Ettus USRP X410具备可射频和处理性能，可用于无线通信原型验证、频谱监测、信号智能等应用程序。Ettus USRP X410配备了符合GPS要求的10 MHz恒温晶体振荡器(OCXO)参考时钟，提高了频率精度和同步性。

    前面板

    后面板

    发射指标

    1频率范围（Frequency range）1 MHz to 7.2 GHz（可调谐到8G）
    2频率步进（Frequency step）<1 Hz
    3最大输出功率（Maximum output power）<23 dBm
    4增益范围（Gain range）60 dB
    5增益步进（Gain step）1 dB
    6增益锁定时间（TX gain settling time）1 μs
    7频率稳定度（Frequency accuracy）2.5 ppm 5 ppb（锁定GPS）
    8最大瞬时实时带宽（Maximum instantaneous real-time bandwidth）400 MHz
    9最大IQ速率（Maximum I/Q sample rate）491.52 MSps 500.00 MSps
    10DAC性能（Digital-to-analog converter）DAC位宽14 bit
    11通道数（Number of channels）4
    12TX/RX开关切换时间（TX/RX settling time）0.3 μs
    13平均噪声密度（Average noise density）-146 dBm/Hz
    14相位噪声（phase noise）1 kHz-91 dBc/Hz
    10 kHz-101 dBc/Hz
    100 kHz-103 dBc/Hz

    接收指标

    1频率范围（Frequency range）1 MHz to 7.2 GHz（可调谐到8G）
    2频率步进（Frequency step）< 1 Hz
    3增益范围（Gain range）≤500 MHz38 dB
    >500 MHz60 dB
    4增益步进（Gain step）1 dB
    5增益锁定时间（RX gain settling time）0.3 μs
    5最大输入功率（Maximum input power）≤3 GHz+14 dBm
    >3 GHz+17 dBm
    6噪声系数（Noise figure）500 MHz to 3.1 GHz8 dB
    3.1 GHz to 6 GHz6.5 dB
    6 GHz to 8 GHz9 dB
    5频率稳定度（Frequency accuracy）2.5 ppm 5 ppb（锁定GPS）
    6最大瞬时实时带宽（Maximum instantaneous real-time bandwidth）400 MHz
    7最大IQ速率（Maximum I/Q sample rate）500 MS/s
    8ADC性能（Analog-to-digital converter）DAC位宽14 bit
    9通道数（Number of channels）4

    功率

    1最大功率190 W
    2电压范围12 V
    3最大电源7 A to 16 A

    物理尺寸

    1长宽高26.7 cm × 22.2 cm × 4.4 cm (10.5 in. × 8.7 in. × 1.7 in.)
    2重量2.7 kg (6 lb)

    报价单

    序号厂家税前税后(13%)开票货期
    1NI229,475259,306.75专票1月

    接口卡

    编号型号详细税后(13%)开票货期
    785157-01PXIe-8394iPass+™ zHD® 接口28244.35专票1月
    784179-01PCIe-8398iPass+™ zHD® 接口15859.55专票1月
    785550-03线缆Gen 3 x8，3米3712.05专票1月
    785549-03线缆Gen 3 x4，3米2858.9专票1月
    788302-100电缆Gen 3 x4，100米32289.75专票1月
    788302-10电缆Gen 3 x4，10米21820.3专票1月
    788302-30电缆Gen 3 x4，30米26182.1专票1月
    788216-01100 G网卡100G PCIe Gen3 x835001.75专票1月
    788214-01网线QSFP28 转4路SFP283090.00专票1月
    152629-01HDMI线SHH19-H19-AUX,1米3330.00专票1月
    152629-02HDMI线SHH19-H19-AUX,2米4370.00专票1月
    782444-01HDMI线SCB-19 接口盒8790.00专票1月

    PCIe-8398主机接口卡可通过软件透明PCI Express Gen 3 x16链路来控制PXI Express机箱。 PCIe-8398安装在桌面或机架式PC的x16 PCI Express插槽中，并使用Gen 3 x8铜缆连接到X410.

    USRP X4xx，以太网PCI Express接口连接套件—100 GB以太网连接套件包括双100 GbE PCI Express Gen3 x8适配器卡和3米QSFP28线缆。该套件在可兼容的台式电脑和支持Ettus USRP X4xx系列软件无线电设备之间提供基于以太网的高带宽连接，数据速率高达100Gb/s。附带的PCI Express接口适配器通过每个QSFP28端口的一个通道反向支持可兼容的10GbE。此外，100GB以太网连接套件具备与行业标准网络和自动电缆极性检测的兼容性。

    系统框图

    射频子板：

    X410 包装箱：

    • X410 主机
    • CAT 5E 以太网线
    • USB-A转USB-C
    • 电源适配器
    • 文档说明
    • 环境合规证书

    PXIe设备连接：

    • USRP X410
    • PXIe 机箱
    • PXIe-8881 或其他 PXI 控制器
    • PXIe-8394 或其他 PXI 总线扩展模块
    • 网络交换机（可选）
    • PCIe/MXI Express 电缆
    • CAT 5E 以太网电缆
    • 电源

    台式机连接：

    • USRP X410
    • 网络交换机（可选）
    • 主机
    • 100G以太网网卡
    • 10G 以太网网卡
    • QSFP28 至 QSFP28 以太网电缆（可选）
    • CAT 5E 以太网电缆（可选）
    • CAT 5E 以太网电缆（可选）
    • QSFP28 至 4xSFP28 以太网分支电缆（可选）
    • 电源

    培训：

    序号内容形式
    1X410开箱与上手： LabVIEW 软件环境与版本介绍。 ② X410硬件接口讲解，参数和连接方式讲解。天模式
    2LabVIEW Core 1天模式
    3LabVIEW Core 1天模式
    4LabVIEW Reference Design for Wireless ResearchLabVIEW Reference Architecture Software for Prototyping Wireless Systems with Ettus USRP X410LabVIEW MIMO 5G/6G Research Design Library天模式
    5NI LabVIEW FPGA Training天模式
    6NI Ettus USRP X410 Reference FPGA Project天模式
    7MATLAB & Simulink X410 QPSK通信系统天模式
    8MATLAB & X410 ： LTE & NR 信号生成与分析天模式
  • USRP 2944

    USRP 2944

    简介

    10 MHz-6 GHz USRP软件无线电可重配置设备

    USRP-2944提供了一个用于快速原型高性能无线通信系统的集成软硬件解决方案。USRP RIO基于LabVIEW可重配置I/O（RIO）架构，提供了一个集成软硬件解决方案，可帮助研究人员快速进行原型验证，大幅缩短获得结果的时间。您可以对各种先进的研究应用进行原型验证，包括多输入多输出（MIMO）、异构网络同步、LTE继电保护、RF压缩采样、频谱感知、认知无线电、波束形成和测向。

    发射指标

    1频率范围（Frequency range）10 MHz to 6 GHz
    2频率步进（Frequency step）<1 kHz
    3最大输出功率（Maximum output power）10 MHz to 4 GHz50 mW to 100 mW (17 dBm to 20 dBm)
    4 GHz to 6 GHz5 mW to 50 mW (7 dBm to 17 dBm)
    4增益范围（Gain range）0 dB to 31.5 dB
    5增益步进（Gain step）0.5 dB
    6频率稳定度（Frequency accuracy）2.5 ppm
    7最大瞬时实时带宽（Maximum instantaneous real-time bandwidth）160 MHz
    8最大IQ速率（Maximum I/Q sample rate）200 MS/s
    9DAC性能（Digital-to-analog converter）DAC位宽16 bit
    10通道数（Number of channels）2

    接收指标

    1频率范围（Frequency range）10 MHz to 6 GHz
    2频率步进（Frequency step）<1 kHz
    3增益范围（Gain range）0 dB to 37.5 dB
    4增益步进（Gain step）0.5 dB
     最大输入功率（Maximum input power）-15 dBm
     噪声系数（Noise figure）5 dB to 7 dB
    5频率稳定度（Frequency accuracy）2.5 ppm
    6最大瞬时实时带宽（Maximum instantaneous real-time bandwidth）160 MHz
    7最大IQ速率（Maximum I/Q sample rate）200 MS/s
    8ADC性能（Analog-to-digital converter）DAC位宽14 bit
    9通道数（Number of channels）2

    功率

    1平均功率38 W to 44 W
    2电压范围9 V to 16 V
    3最大电源7.5 A

    物理尺寸

    1长宽高26.67 cm × 4.06 cm × 21.84 cm (10.5 in. × 1.6 in. × 8.6 in.)
    2重量1.588 kg (3.50 lb)

    报价单

    序号厂家税前税后(13%)开票货期
    1NI119,055134,532.15专票1月

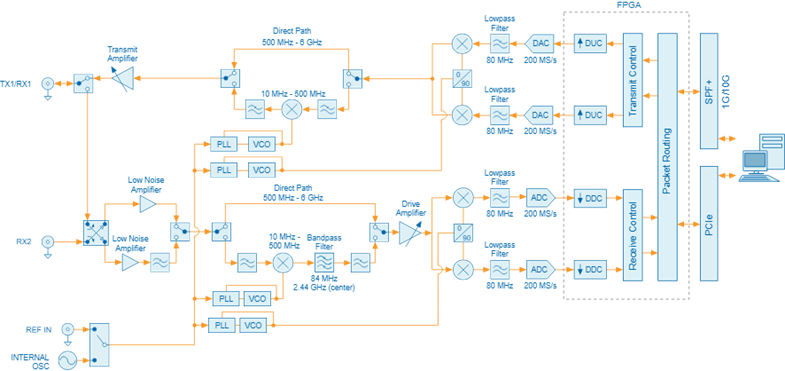

    系统框图

    接收路径：

    • 低噪声放大器 (LNA) 或 LNA 低通滤波器 (LPF) 组合会放大输入信号，具体取决于输入频率。
    • 根据频率，信号通过直接转换路径或上转换路径传播。
    • 最终的驱动放大器放大信号。
    • 锁相环 (PLL) 控制压控振荡器 (VCO)，以便设备时钟和本地振荡器 (LO) 能够频率锁定到参考信号。
    • 10 MHz – 500 MHz路径中的混频器将信号上变频至2.44 GHz。
    • 带通滤波器将10 MHz – 500 MHz频率范围内的信号限制为84 MHz的带宽。
    • 正交混频器将信号下变频为基带同相 (I) 和正交相位 (Q) 分量。
    • 低通滤波器可降低信号中的噪声和高频成分。
    • 模数转换器 (ADC) 将 I 和 Q 数据数字化。
    • 数字下变频器 (DDC) 将信号混合、滤波并抽取至用户指定的速率。
    • 下变频后的样本通过标准 PCIe 连接传输到主机。

    传输路径：

    • 主机合成基​​带 I/Q 信号并通过标准 PCIe 连接将信号传输到设备。
    • 数字上变频器 (DUC) 将信号混合、滤波和内插至 400 MS/s。
    • 数模转换器 (DAC) 将信号转换为模拟信号。
    • 低通滤波器可降低信号中的噪声和高频成分。
    • 混频器将信号上变频至用户指定的射频频率。
    • PLL 控制 VCO，以便设备时钟和 LO 能够频率锁定到参考信号。
    • 根据频率，信号通过直接转换路径或下变频路径传播。
    • 发射放大器将信号放大并通过天线发射。
