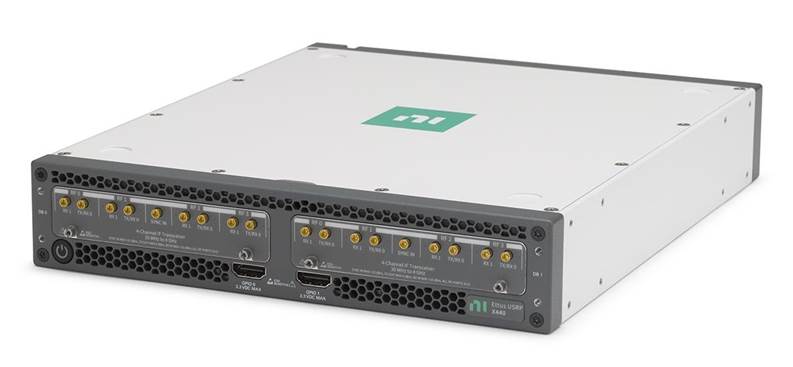

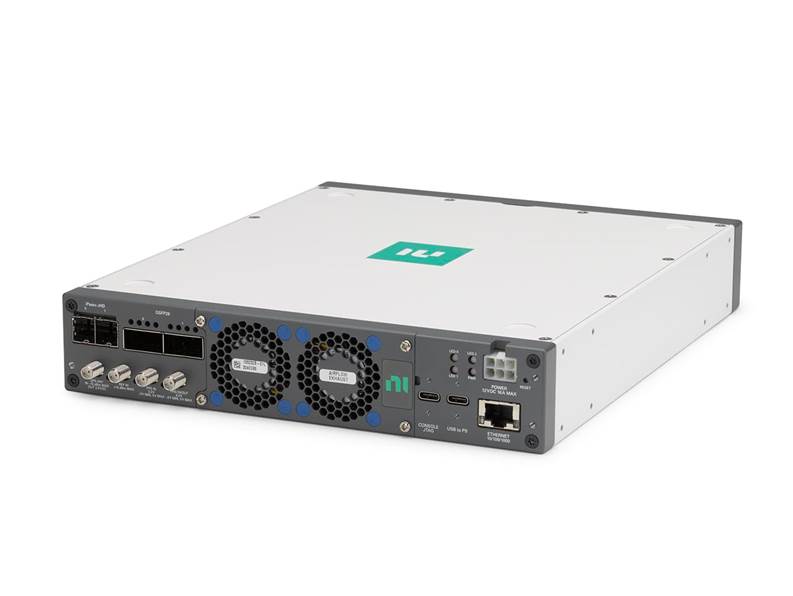

USRP X440

简介

30 MHz to 4 GHz，1600 MHz带宽，GPS驯服OCXO，USRP软件无线电设备

Ettus USRP X440是一款USRP软件无线电(SDR)设备，可帮助您集成硬件和软件，对高性能、多通道、宽带信号生成和分析系统进行原型验证。该SDR具有8个TX和8个RX通道，采用直接采样收发器架构。它还具有带有可编程FPGA的Xilinx Zynq Ultrascale+ RFSoC，支持开源UHD和RFNoC工具流程，用于集成外部上变频和下变频、滤波和放大前端。凭借这些功能，Ettus USRP X440具有适用于雷达（radar）、电子战（EW）、卫星通信（SATCOM）和毫米波（mmWave）开发和原型验证等应用的IF和处理性能。此外，Ettus USRP X440包含一个基于GPS的10 MHz恒温晶体振荡器(OCXO)参考时钟，可提高频率精度和同步性。

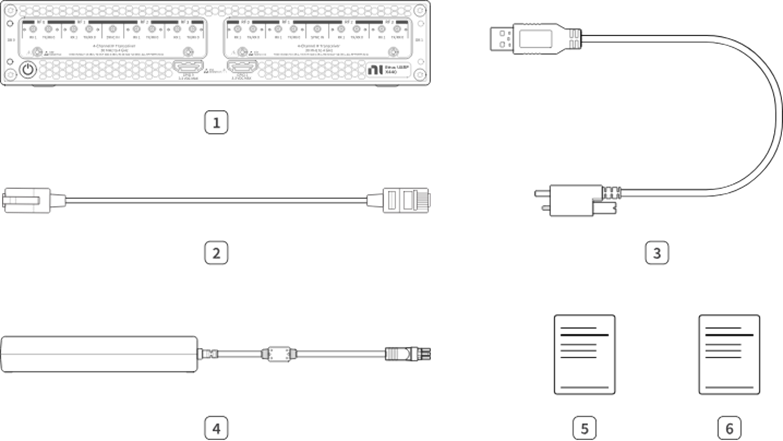

标准发货

1	Ettus USRP X440
2	CAT 5E 以太网线
3	USB-A (m) to USB-C (m) 转接线
4	电源适配器
5	文档说明书
6	安全、环境和监管信息

处理器指标

1	ARM（PS）	CPU	Quad Core ARM Cortex-A53 (1200 MHz)
2		内存	4 GB DDR4, 2.4 GT/s
3		存储	16 GB eMMC (Pseudo SLC)
4		以太网	1 GbE
5		控制调试	USB to PS (USB 2.0) USB Console/JTAG
6	FPGA（PL）	FPGA	Xilinx RFSoC XCZU28DR Speed Grade -2
7		内存	2 × 4 GB DDR4, 2.4 GT/s
8		SD-FEC	8个
9		QSFP28	2 × 4 lanes 10/100 GbE
10		GPIO	2个 HDMI接口，每个连接器12个 I/O 最大数据速率为 100 Mbps I/O 电平可选 (3.3 V, 2.5 V, or 1.8 V)
11		触发	SMA: Trigger In/Out (3.3 V I/O voltage)

固件说明

FPGA 固件	16 位 I/Q 采样下的 DRAM 数据传输率	应用
X440_X4_400	8通道（每通道~ 450 MSps）	同时录制回放
	6通道（每通道 500 MSps）	同时录制回放
	8通道（每通道 500 MSps）	录制或者回放
X440_X4_1600	2通道（每通道 2 GSps）	同时录制回放

发射指标

1	频率范围（Frequency range）		30 MHz to 4 GHz
2	频率步进（Frequency step）		<1 Hz
3	最大输出功率（Maximum output power）		0 dBm
4	增益范围（Gain range）		60 dB
5	增益步进（Gain step）		1 dB
6	增益锁定时间（TX gain settling time）		1 μs
7	频率稳定度（Frequency accuracy）		2.5 ppm 5 ppb（锁定GPS）
8	最大瞬时实时带宽（Maximum instantaneous real-time bandwidth）		1.6 GHz
9	最大IQ速率（Maximum I/Q sample rate）		2 GSps
10	DAC性能（Digital-to-analog converter）	DAC位宽	14 bit
11	通道数（Number of channels）		8
12	TX/RX开关切换时间（TX/RX settling time）		0.3 μs
13	平均噪声密度（Average noise density）		-146 dBm/Hz
14	相位噪声（phase noise）	1 kHz	-96 dBc/Hz
		10 kHz	-114 dBc/Hz
		100 kHz	-114 dBc/Hz

接收指标

1	频率范围（Frequency range）		30 MHz to 4 GHz
2	频率步进（Frequency step）		< 1 Hz
3	增益范围（Gain range）	≤500 MHz	38 dB
3	增益范围（Gain range）	>500 MHz	60 dB
4	增益步进（Gain step）		1 dB
5	增益锁定时间（RX gain settling time）		0.3 μs
5	最大输入功率（Maximum input power）	< 2.5 GHz	+13 dBm
		2.5 GHz – 3.6 GHz	+17 dBm
		3.6 GHz – 4 GHz	+20 dBm
6	噪声系数（Noise figure）	500 MHz to 3.1 GHz	8 dB
		3.1 GHz to 6 GHz	6.5 dB
		6 GHz to 8 GHz	9 dB
5	频率稳定度（Frequency accuracy）		2.5 ppm 5 ppb（锁定GPS）
6	最大瞬时实时带宽（Maximum instantaneous real-time bandwidth）		1.6 GHz
7	最大IQ速率（Maximum I/Q sample rate）		2 GSps
8	ADC性能（Analog-to-digital converter）	DAC位宽	12 bit
9	通道数（Number of channels）		8

功率

1	最大功率	190 W
2	电压范围	12 V
3	最大电源	3 A to 16 A

物理尺寸

1	长宽高	26.7 cm × 22.2 cm × 4.4 cm (10.5 in. × 8.7 in. × 1.7 in.)
2	重量	2.7 kg (6 lb)

报价单

序号	厂家	税前	税后(13%)	开票	货期
1	NI	201,205	227,361.65	专票	1月

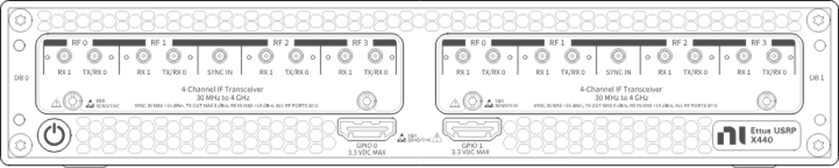

前面板框图

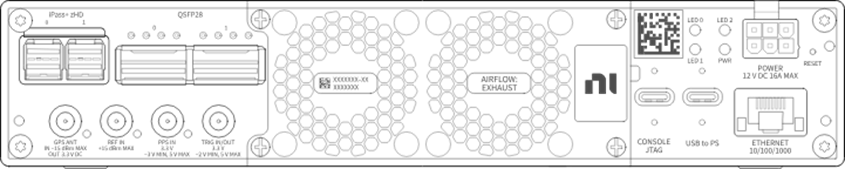

后面板框图

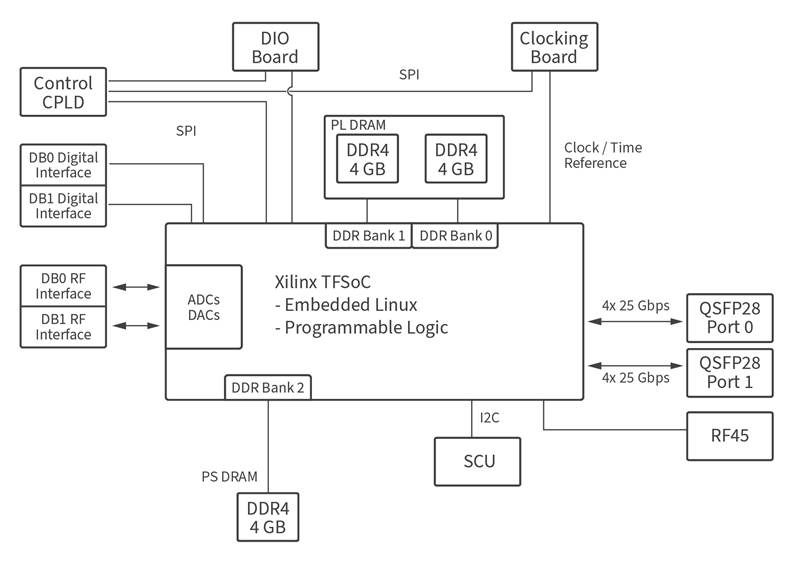

系统框图

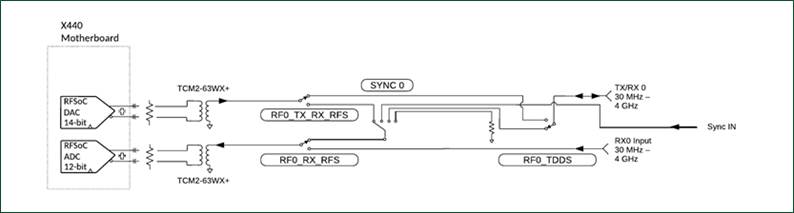

射频子板：

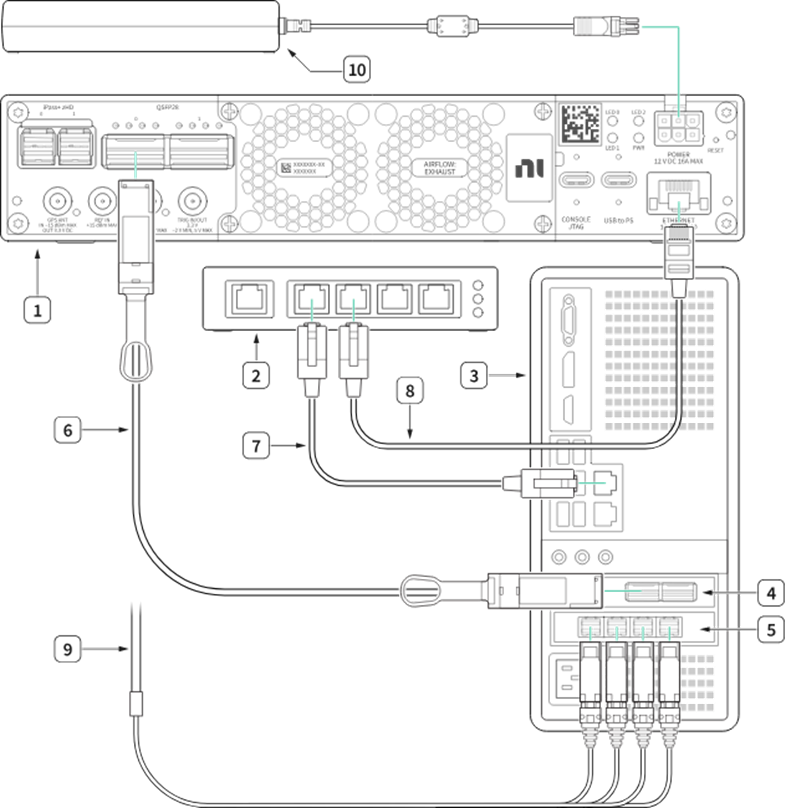

台式机连接：

USRP X440
网络交换机（可选）
主机
100G以太网网卡
10G 以太网网卡
QSFP28 至 QSFP28 以太网电缆（可选）
CAT 5E 以太网电缆（可选）
CAT 5E 以太网电缆（可选）
QSFP28 至 4xSFP28 以太网分支电缆（可选）
电源

2025年5月23日

USRP B205mini

简介

70 MHz~6 GHz，1通道USRP软件无线电设备，仅信用卡大小。

USRP‑B205mini是一款信用卡大小的并采用全双工运行的可调谐RF收发器。它提供了基于USB 3.0的总线供电连接，还包括用于 GPIO、JTAG 和与 10 MHz 时钟参考或 PPS 时间参考输入信号同步的连接器。

NI USRP‑B205mini还可以用于以下通信应用：白色空间; 广播FM; 公共安全; 陆地移动，低功率非授权设备(ISM)频段; 传感器网络; 业余无线电或GPS。

发射指标

1	频率范围（Frequency range）		70 MHz to 6 GHz
2	频率步进（Frequency step）		<1 kHz
3	最大输出功率（Maximum output power）		＞ 10 dBm
4	增益范围（Gain range）		89.75 dB
5	增益步进（Gain step）		0.25 dB
6	频率稳定度（Frequency accuracy）		± 2 ppm
7	最大瞬时实时带宽（Maximum instantaneous real-time bandwidth）	12-bit	56 MHz
8	最大IQ速率（Maximum I/Q sample rate）	连续流	15 MS/s
8	最大IQ速率（Maximum I/Q sample rate）	突发模式单通道	61.44 MS/s
9	DAC性能（Digital-to-analog converter）	DAC位宽	12bit
10	通道数（Number of channels）		2

接收指标

1	频率范围（Frequency range）		70 MHz to 6 GHz
2	频率步进（Frequency step）		<1 kHz
3	增益范围（Gain range）		76 dB
4	增益步进（Gain step）		1.0 dB
	最大输入功率（Maximum input power）		-15 dBm
	噪声系数（Noise figure）		＜ 8 dB
5	频率稳定度（Frequency accuracy）		± 2 ppm
6	最大瞬时实时带宽（Maximum instantaneous real-time bandwidth）		56 MHz
7	最大IQ速率（Maximum I/Q sample rate）	连续波	15 MS/s
7	最大IQ速率（Maximum I/Q sample rate）	突发模式单通道	61.44 MS/s
8	ADC性能（Analog-to-digital converter）	DAC位宽	12bit
9	通道数（Number of channels）		2

功率

1	平均功率	12 W to 15 W
2	最大功率	18 W
3	电源输入	DC：5 V

物理尺寸

1	长宽高	8.33 cm × 5.08 cm × 0.84 cm
2	重量	24 g

报价单

序号	厂家	税前	税后(13%)	开票	货期
1	NI	12,410	14,023.3	专票	1月

系统框图

接收路径：

低噪声放大器和驱动放大器放大输入的信号。
锁相环 (PLL) 控制压控振荡器 (VCO)，以便设备时钟和本地振荡器 (LO) 可以将频率锁定到参考信号。
混频器将信号下变频为基带同相 (I) 和正交相位 (Q) 分量。
带通滤波器可降低信号中的噪声和高频成分。
模数转换器 (ADC) 将 I 和 Q 数据数字化。
数字下变频器 (DDC) 将信号混合、滤波并抽取至用户指定的速率。
下变频后的样本通过USB 3.0或USB 2.0连接传递到主机。

传输路径：

主机合成基带 I/Q 信号并通过USB 3.0或USB 2.0连接将信号传输到设备。
数字上变频器 (DUC) 将信号混合、滤波和内插至61.44 MS/s。
数模转换器 (DAC) 将信号转换为模拟信号。
带通滤波器可降低信号中的噪声和高频成分。
混频器将信号上变频至用户指定的射频频率。
PLL 控制 VCO，以便设备时钟和 LO 能够频率锁定到参考信号。
发射放大器将信号放大并通过天线发射。
