  • 用于 USRP B200/B210 的板载 GPSDO (TCXO)

    简介

    板载 GPSDO 套件（PCB 板载 GPS 校准 TCXO）

    这是一款 GPS 校准的温控晶体振荡器 (GPSDO)，建议与 USRP B200/B210 配合使用。GPSDO 提供高精度 10 MHz 参考频率和 1 PPS 信号，使开发人员能够构建具有更高频率精度（解锁条件下 75 ppb）或全局时序校准（锁定条件下 50 ns）的应用系统。

    这是一款 GPS 驯服温控晶振模块（GPSDO），推荐用于 USRP B200/B210 系列设备。该模块可输出高精度的 10 MHz 参考频率和 1 PPS 时间信号，使开发者能够构建具备更高频率精度（在未锁定状态下达 75 ppb）或全球时间对齐能力（在锁定状态下精度约 ±50 ns）的系统。

    与基于 OCXO 的版本不同（该版本更适用于 USRP X300/X310），此款 GPSDO 模块功耗较低，可在 USB 总线供电条件下直接与 USRP B200/B210 配合使用，无需外部电源。

    模块规格（Module Specifications）

    1 PPS 时间精度

    • ±50 ns（RMS，1σ，相对于 UTC，GPS 锁定状态）

    1 PPS 输出

    • 3.3 V CMOS 电平

    控制接口

    • RS-232 串口控制
    • 支持 NMEA 与 SCPI-99 控制命令，已集成于 UHD 驱动

    GPS 接收参数

    • 频率：L1, C/A 1574 MHz
    • 天线接口：支持有源（兼容 5 V）与无源天线
    • 接收通道数：50 通道，支持移动、WAAS、EGNOS、MSAS
    • 灵敏度：
      • 捕获（Acquisition）：–142 dBm
      • 跟踪（Tracking）：–168 dBm
    • 首次定位时间（TTFF）：
      • 冷启动：<45 秒
      • 暖启动：1 秒
      • 热启动：1 秒

    频率稳定性

    • Allan 偏差（ADEV）：1×10⁻¹¹ @ 1 秒
    • 稳定时间：<5 分钟（+25 °C 条件下达到 1×10⁻⁸ 精度）

    电气与环境参数

    • 供电电压（Vdd）：3.3 V
    • 功耗：最大 0.5 W
    • 工作温度范围：0 °C ~ +60 °C
    • 存储温度范围：–45 °C ~ +85 °C

    晶振规格（Oscillator Specifications）

    频率输出

    • 10 MHz

    10 MHz 频率回退（Retrace）

    • ±2 × 10⁻⁸（断电 1 小时后，在 +25 °C 条件下）

    温度频率稳定性

    • ±7.5 × 10⁻⁸（在未锁定 GPS 情况下）

    预热时间（Warm-Up Time）

    • 小于 1 分钟（+25 °C 环境下）

    相位噪声（Phase Noise）@ 10 MHz

    偏移频率相位噪声
    1 Hz–65 dBc/Hz
    10 Hz–102 dBc/Hz
    100 Hz–132 dBc/Hz
    10 kHz<–152 dBc/Hz

    USRP兼容产品

    套件包含（Kit Contents）：

    • 板载式 GPSDO 模块（基于 TCXO）
    • 安装与配置使用文档

    推荐使用场景（Recommended for Use With）：

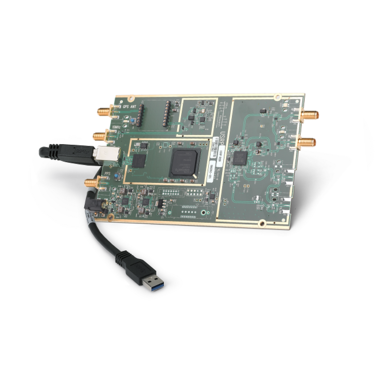

    • 与 USRP B200/B210 搭配使用，为其提供高精度时钟参考，且可在 USB 总线供电配置下正常运行
    • 可搭配 GPSDO Mini GPS（5V）天线，使 GPSDO 同步至 GPS 星座，从而实现 75 ppb 频率精度 和 全球 ±50 ns 时间对齐

    选购

    美金价格$1,300.00 USD
    人民币价格（含税）￥11,752 RMB

  • 用于 USRP X300/X310 的板载 GPSDO (OCXO)

    简介

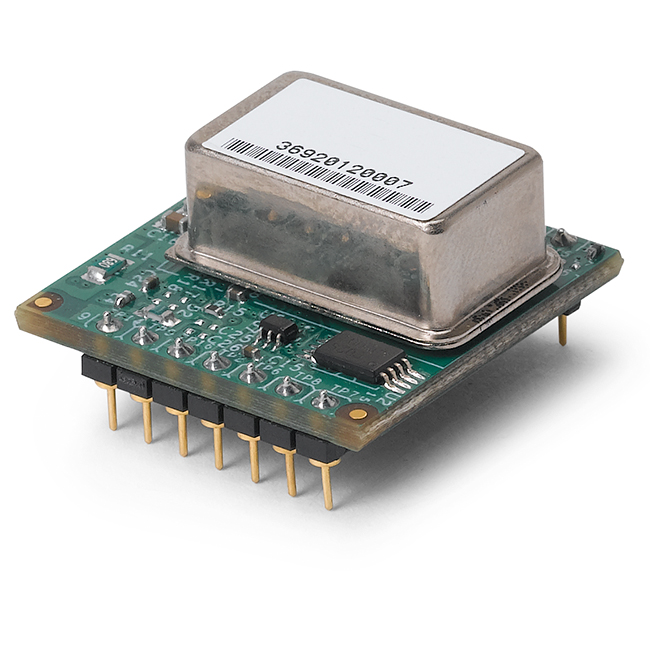

    USRP X 系列专用 GPSDO（板载式 GPS 驯服恒温晶振）

    这是一款用于 USRP X300 或 X310 的 GPS 驯服恒温晶振模块（GPSDO），采用 PCB 板载安装方式。该模块可输出高精度的 10 MHz 参考信号和 1 PPS 时间信号，适用于对同步精度要求严格的系统构建。

    借助该 GPSDO，开发者能够实现多设备间的高精度同步，或在全球范围内达到约 ±50 ns 的时间对齐，广泛应用于相控阵系统、MIMO 通信、定位与导航、时间敏感网络等场景。

    这是一款 GPS 驯服恒温晶振（GPSDO），兼容 USRP X300 和 X310 设备。它也可用于 USRP B200/B210，但在此类系统中需额外提供外部电源支持。

    该 GPSDO 可输出高精度的 10 MHz 频率参考信号和 1 PPS 时间脉冲，帮助开发者构建具备更高频率准确度与全球时间对齐能力的系统，广泛应用于需要严格同步的无线通信、定位、测量和时间敏感型应用中。

    模块规格

    1 PPS 时间精度

    • GPS锁定时：对 UTC 的 RMS 精度（1σ）为 ±50 ns

    保持能力（Holdover 稳定性）

    • 在 +25°C 条件下，3 小时内偏移小于：±20 μs

    1 PPS 输出特性

    • 由 OCXO 飞轮生成
    • 输出电平：3.3 V CMOS

    控制接口

    • 串口 RS-232
    • 支持 NMEA 和 SCPI-99 命令
    • 已集成至 UHD 驱动

    GPS 接收能力

    • 频率：L1, C/A 1574 MHz
    • 接收通道数：50 通道，支持移动应用
    • 增强系统支持：WAAS、EGNOS、MSAS

    GPS 天线

    • 支持 有源天线（兼容 5 V） 或 无源天线

    灵敏度

    • 捕获（Acquisition）：-142 dBm
    • 跟踪（Tracking）：-168 dBm

    首次定位时间（TTFF）

    • 冷启动：<45 秒
    • 暖启动：1 秒
    • 热启动：1 秒

    频率稳定性（ADEV）

    • Allan 偏差：1×10⁻¹¹ @ 1 秒

    预热与稳定时间

    • 小于 5 分钟（+25 °C 条件下稳定至 1×10⁻⁸ 精度）

    供电要求

    • 电压输入：3.3 V / 5 V DC
    • 功耗：最大 0.7 W

    工作温度范围

    • 0°C 至 +60°C

    存储温度范围

    • -45 °C 至 +85 °C

    晶振规格（Oscillator Specifications）

    频率输出

    • 10 MHz

    10 MHz 频率回退（Retrace）

    • ±2 × 10⁻⁸（在 +25 °C 环境下断电 1 小时后）

    温度稳定性（在未锁定 GPS 情况下）

    • ±2.5 × 10⁻⁸

    预热时间（Warm-Up Time）

    • 小于 1 分钟（+25 °C 条件下）

    相位噪声（Phase Noise）@ 10 MHz

    偏移频率相位噪声
    1 Hz–75 dBc/Hz
    10 Hz–110 dBc/Hz
    100 Hz–132 dBc/Hz
    1 kHz–142 dBc/Hz
    10 kHz< –145 dBc/Hz

    选购

    美金价格$2,033.00 USD
    人民币价格（含税）￥19,526.965 RMB
