  • 24 GHz MIMO FMCW 雷达

    产品照片

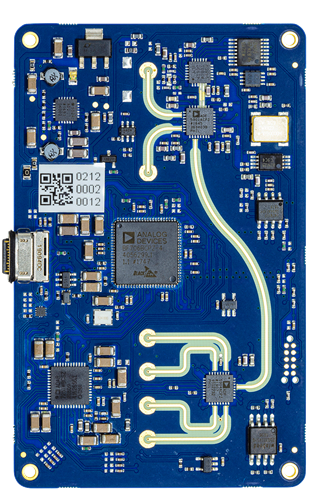

    背面

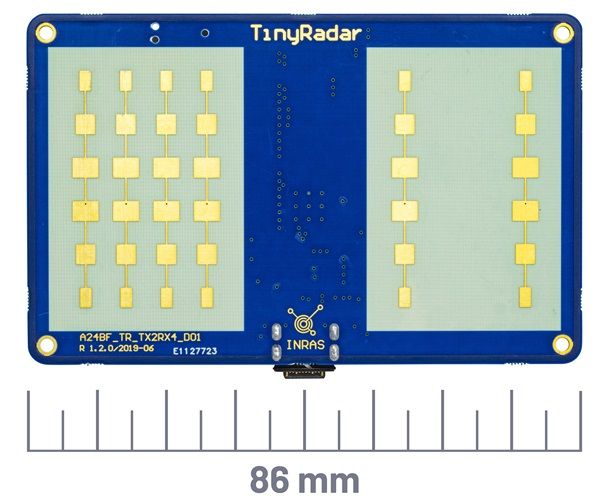

    正面

    概述

    特点和优点

    • 24 GHz ~ 24.25 GHz MIMO FMCW 雷达
    • 灵活的 FMCW 测量时序
    • 适合目标监测和跟踪
    • 范围分辨率为 60 cm，范围 = 100 m（对于 RCS = 1 m2)
    • 3 dB 波束宽度 = 方位角 75° 和高程 15° ，使用 MIMO 角度估计的方位角分辨率 = 20°
    • 1 PCB，85 mm × 55 mm
    • 正面 2 个发射天线
    • 正面 4 个接收天线
    • 背面 ADF5901 24 GHz 发射单片微波集成电路 (MMIC)
    • 背面 ADF5904 24 GHz MMIC 接收器
    • 背面 ADF4159 13 GHz 锁相环 (PLL)
    • 背面 ADAR7251 16 位、4 通道 ADC
    • 背面 ADSP-BF706 Blackfin DSP
    • 可用自带的软件从电脑端控制所有功能
    • 通过 USB 接口进行外部供电

    产品详情

    EV-TINYRAD24G 是雷达评估模块，在 24 GHz 频段的工业、科学和医疗 (ISM) 中可应用此模块测试雷达传感。EV-TINYRAD24G 在多输入多输出 (MIMO) 雷达方案中，使用调频连续波 (FMCW) 射频信号和集成天线阵列。组合天线类似于数字波束成形 (DBF) ，使 TINYRAD 模块可以同时检测多个目标的距离、速度和角位置。原始的模数转换器 (ADC) 数据由板载 Blackfin® ADSP-BF706 数字信号处理器 (DSP) 转发到电脑端。电脑评估软件执行雷达信号处理步骤，以产生雷达点云，自带的图形用户界面 (GUI) 可以将雷达点云可视化为距离多普勒图或距离角图。雷达算法的 MATLAB™ 和 Python™ 代码也可获得，并可依据用户的要求快速开发用于指定应用程序的代码。

    商务描述

    制造商Analog Devices Inc.
    制造商产品编号EV-TINYRAD24G
    中国区代理商编号EV-TINYRAD24G
    描述24 GHz MIMO FMCW 雷达
    质保说明本产品为评估板，原厂无质保
    原厂标准交货期美国原产国，2 周（顺丰快递）
    详细描述24 GHz MIMO FMCW 雷达开发板
    价格（含税）（现价）人民币25,386.23
    （不适用）人民币：65486.33

    相关文章

    雷达基础知识：如何构建 24 GHz FMCW 雷达系统

    利用24 GHz DemoRAD解决方案实现面向新兴工业大众市场的新型非接触式传感器

    用于汽车和工业传感器应用的高性能、集成式 24 GHz FMCW 雷达收发器芯片组

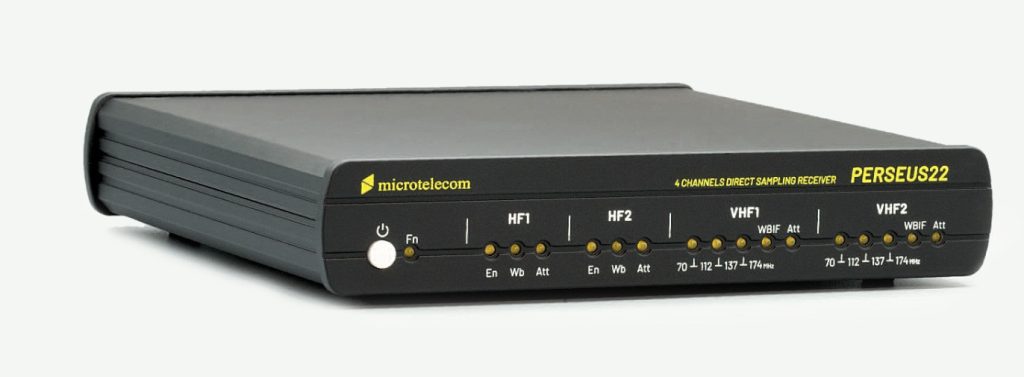

  • Microtelecom：PERSEUS22

    为爱好者而生，由爱好者而生：引领 SDR 的演变

    Perseus22 是一款 4 通道直接采样接收机，其连续频率覆盖范围为 10 KHz 至 225 MHz，典型镜像抑制大于 70 dB。

    所有通道均由高信噪比、14 位 A/D 转换器同步采样，并由基于 FPGA 实现的软件定义数字下变频器处理，其输出通过 USB 3.0 控制器路由至主机，从而支持宽带宽中频 (IF) 应用。频率覆盖范围分为两组通道（两组用于 VLF-HF 频段，另一组用于 VHF 频段），每组通道均具有分集功能，可降低噪声或消除干扰信号。

    所有通道均包含一个模拟射频前端，该前端配备衰减器、预选滤波器和放大器。

    接收机外壳采用实心铝加工而成，并经过精细的黑色防反光表面处理。

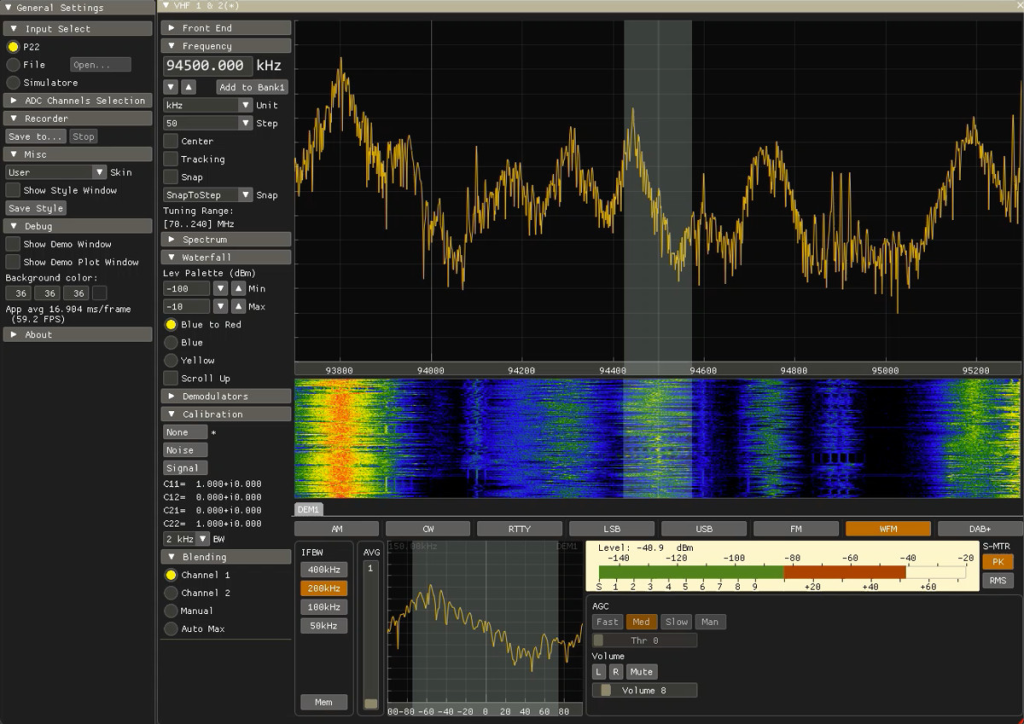

    Perseus 22 管理软件由 Elad 和 Microtelecom 的开发人员组成的新团队打造，两家公司均拥有多年 DSP 软件开发经验。

    它拥有简洁直观的图形界面，同时高效且功能齐全。

    该 GUI 采用 OpenGL 构建，这使得 GPU 能够完成与控件和窗口渲染相关的所有工作，而 CPU 则专注于无线电信号的数字处理。

    得益于所使用的库，Perseus22 管理软件可以轻松移植到其他操作系统，例如 Linux、MacOS 甚至 Android。

    技术规格

    项目参数说明
    Frequency coverage HF1 & HF29kHz – 70MHz高频通道频率覆盖范围
    Frequency coverage VHF1 & VHF270MHz – 225MHz甚高频通道频率覆盖范围
    Preselection HF1 & HF2LPF (9–1700kHz) BPF: 1.6–2.1, 2.1–3.0, 3.0–4.2, 4.2–6.0, 6.0–8.4, 8.4–12.0, 12–17, 17–24, 24–32, 32–70 MHz Wb: 9kHz–70MHz高频预选器（每通道独立）：低通+带通滤波器，支持宽带模式
    Preselection VHF1 & VHF2Band1: 70–112MHz Band2: 112–137MHz Band3: 137–174MHz Wb: 125–225MHz甚高频预选器（每通道独立），支持宽带中频模式
    Attenuators HF1 & HF20 / 10 / 20 / 30 dB高频通道独立可调衰减器
    Attenuators VHF1 & VHF20 / 6 / 18 dB甚高频通道独立可调衰减器
    VHF1 & VHF2 Bias5V, 100mA 可切换甚高频通道直流偏置电源
    ADC Sampling Rate200 / 250 MHz模数转换器采样率
    Power Supply9V DC，最大 2A，典型 1.4A电源输入
    Cabinet Size215 x 44 x 220 mm（含脚垫）铝制机箱尺寸（宽 x 高 x 深）
    Weight1680g（不含电源适配器）设备净重

    图片库

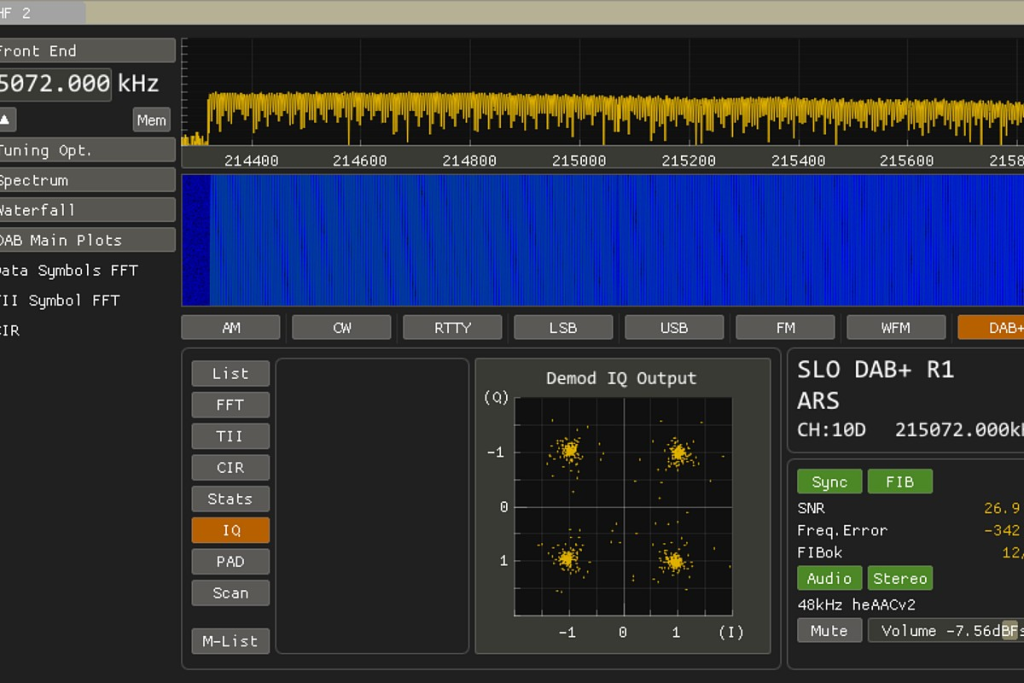

    DAB+解码器/IQ星座

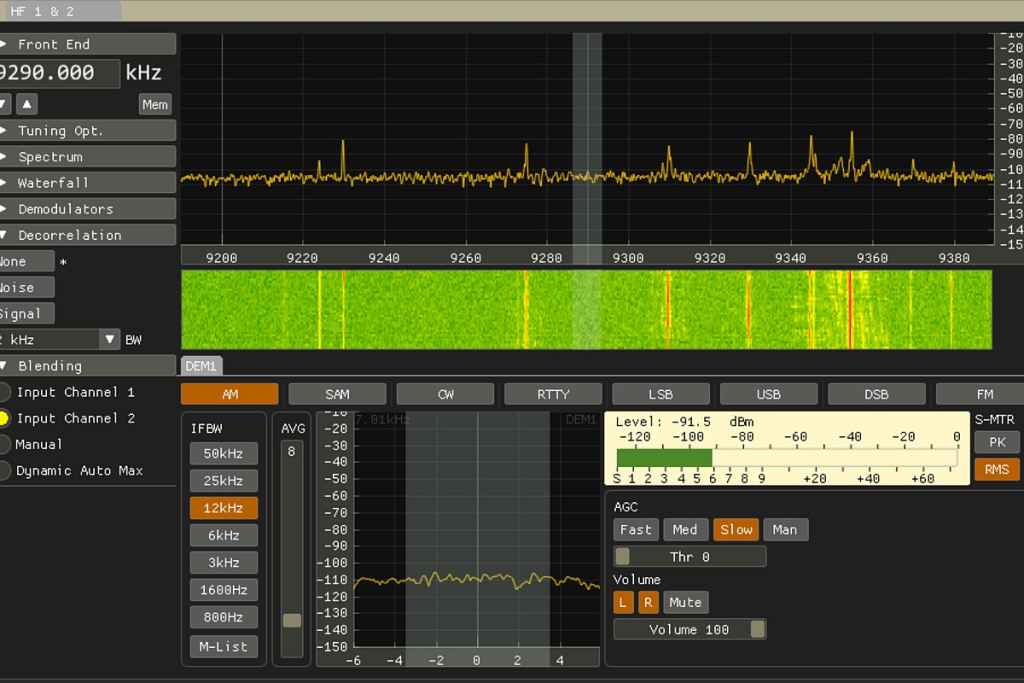

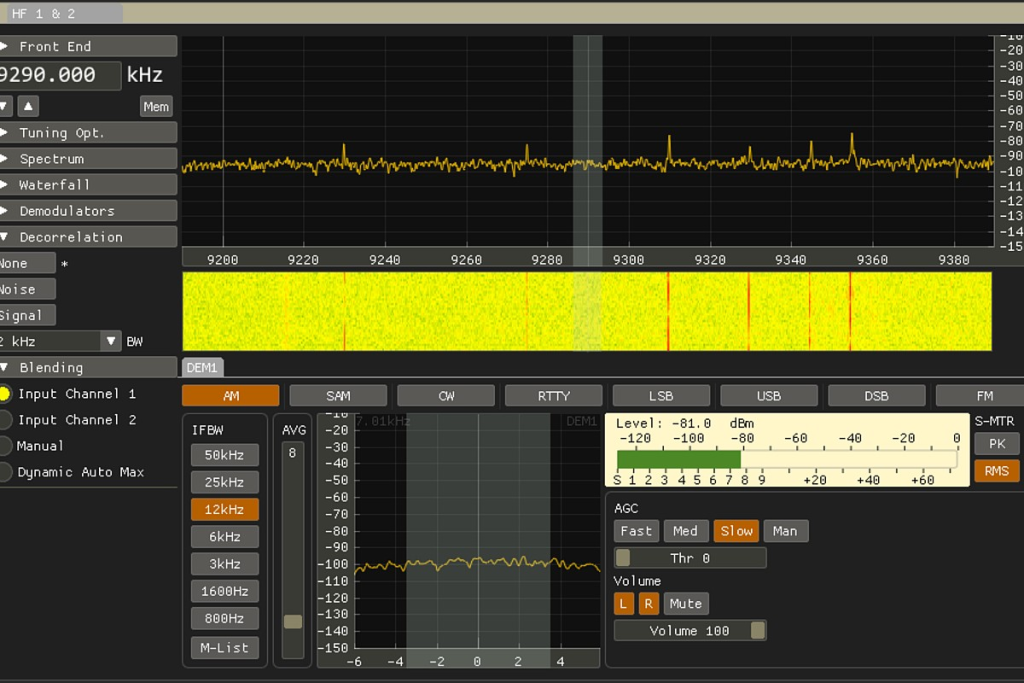

    HF1 输入上的同步处理/本地干扰
    HF2 输入上的同步处理/本地干扰

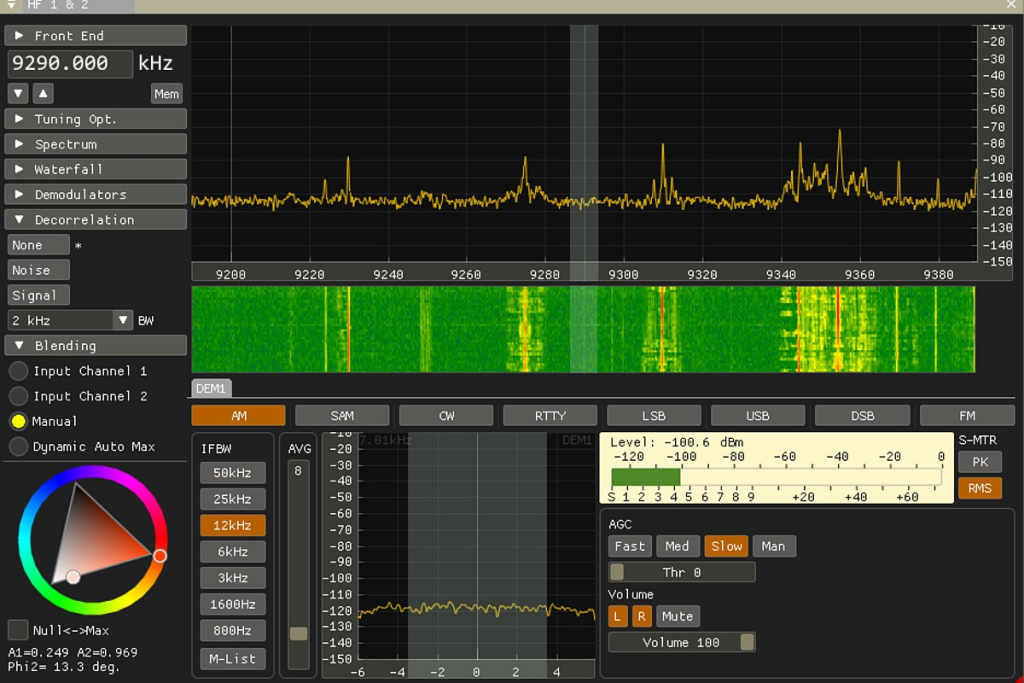

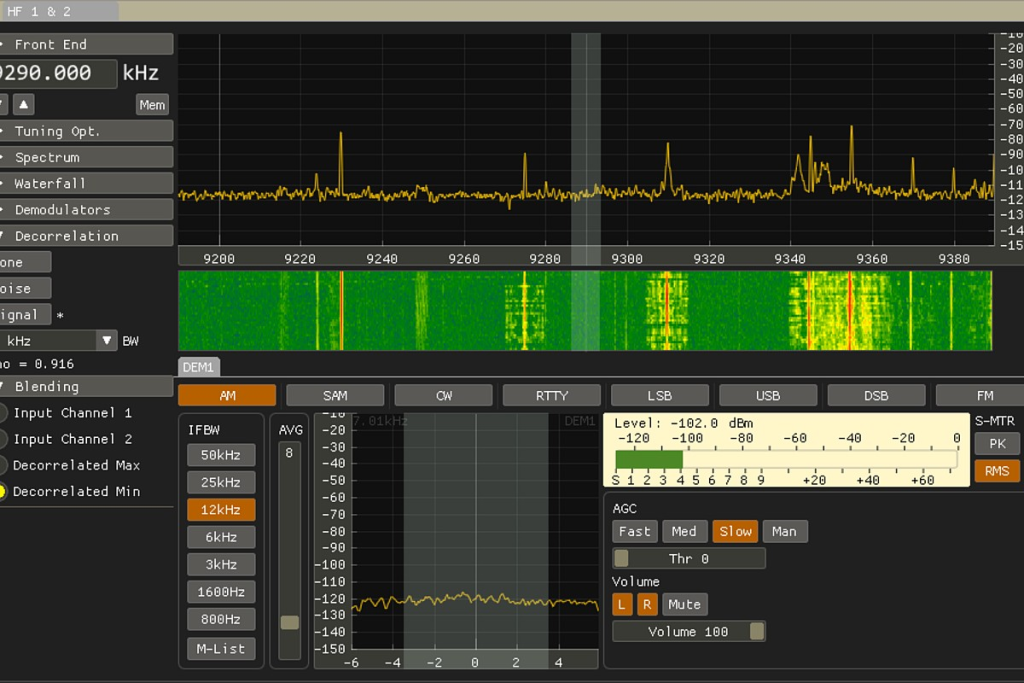

    同步处理：自动干扰抑制
    手动干扰抑制

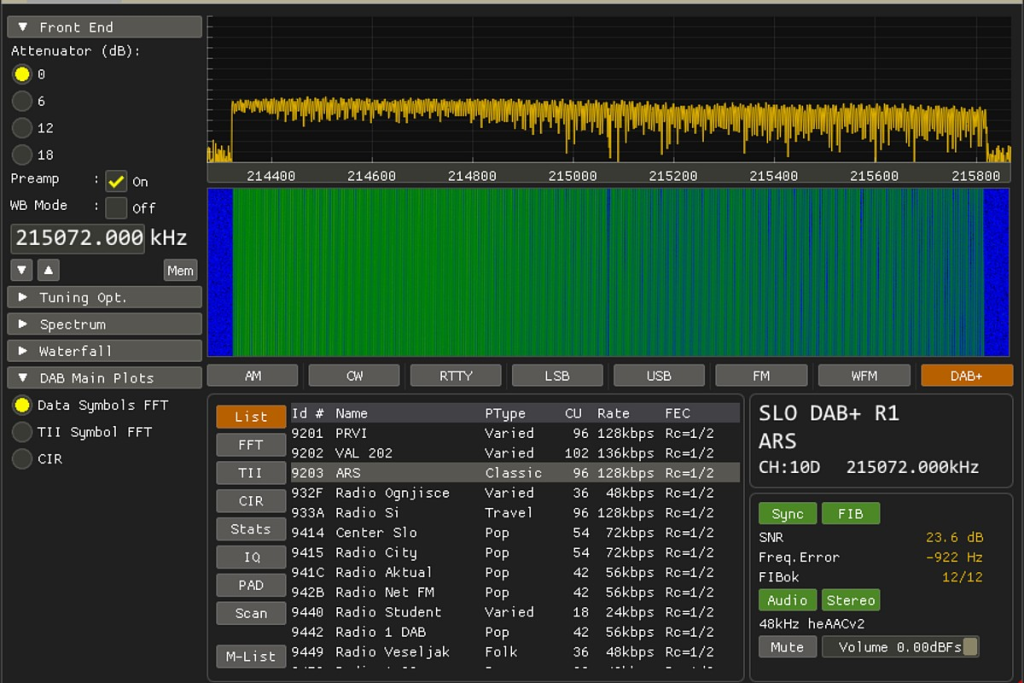

    DAB+ 解码器/电台列表

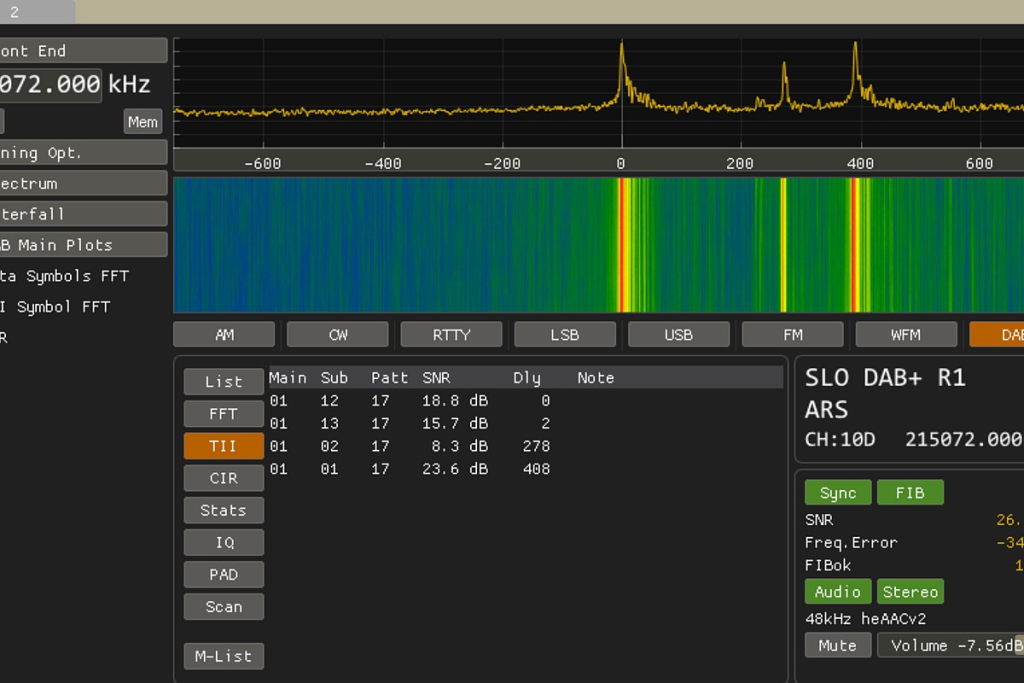

    DAB+ 解码器/CIR 和 TII 列表

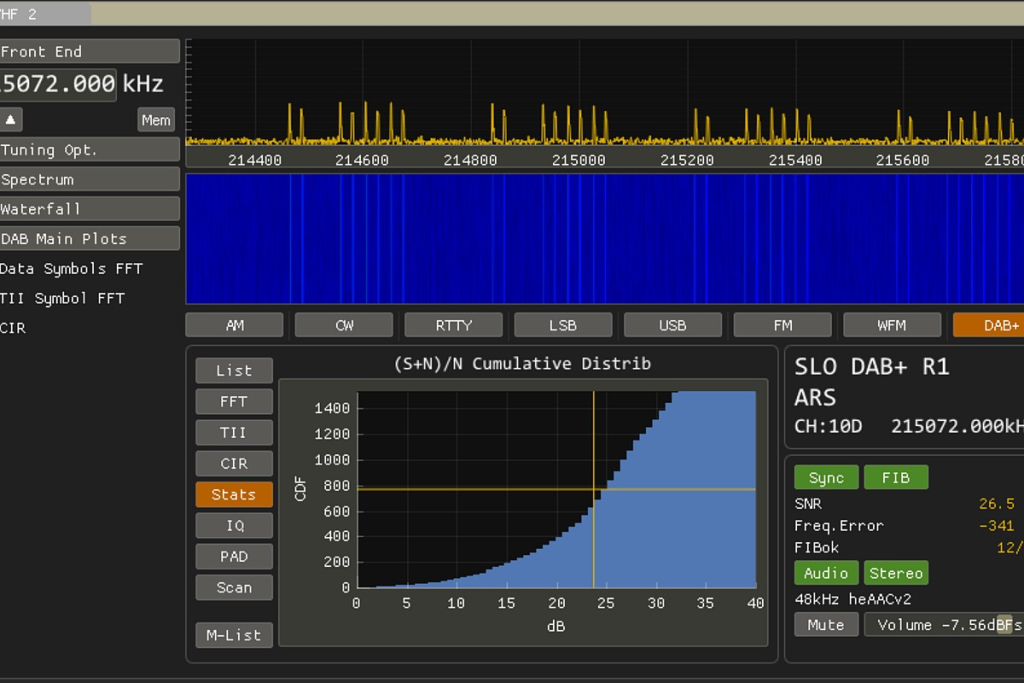

    DAB+ 解码器/TII 频谱和 SNR 统计数据

    资料下载

    用户手册

    Perseus22 User Manual – Rev EN 1.3下载
    Manuale utente Perseus22 – Rev IT 1.3下载

    软件

    Perseus22 – release notes (EN)下载
    Perseus22 – note di rilascio (IT)下载
    Perseus22 Software v1.4下载

    IQ文件

    88_600_MHz_WFM_two_stations用于测试 WFM 上的多样性的示例文件：调谐 88.600MHz、模式 WFM、设置 200KHz Bw、打开去相关：设置信号，等待大约 3 秒处理，然后打开混合并应用去相关最小算法进行监听。
    DAB_ch_10D测试 DAB 解调调谐通道 10D、模式 DAB+ 的示例文件
    DAB_ch_12D测试 DAB 解调调谐通道 12D 的示例文件
    Noise at 1844kHz用于测试 160m 上的噪声去相关的示例文件：调整 1844 模式 USB，打开去相关：设置信号，等待约 3 秒处理，然后打开混合并应用去相关最小算法进行监听
    four channels示例文件同时显示四个频道。HF1 位于 17m FT-8 上，HF2 位于 20m FT-8 上，VHF1 DAB 电台 10D，VHF2 宽带 FM 98.800MHz
