WNC R1220 安装手册

作者：

zhao xudong

在

1.  注意事项

1.1.      责任限制

本文件及其中所包含的信息仅供设计参考，WNC 可在任何时间对其进行修改。未经 WNC 事先明确书面同意，本文件中的任何内容均不得被解释为授予任何保证或使用相关材料的权利。对于在未获得上述书面同意的情况下，对本材料的任何使用、应用或基于其进行的开发，WNC 不承担任何责任。

1.2.      免责声明

WNC 对本文件中的任何内容不作任何明示或暗示的陈述或保证，也不对适销性或特定用途适用性的任何默示担保承担责任；对于任何间接、特殊或后果性损害，WNC 概不负责。

“WNC”及 WNC 的产品为 Wistron NeWeb Corporation 的商标。文中提及的其他公司及其产品的商标归各自公司所有，仅供参考之用。

版权所有 ©2019，Wistron NeWeb Corporation，保留所有权利。

1.3.      目的

本文件旨在指导用户如何安装和配置 WNC 的 R1220 系列 RU。

1.4.      CE 标志警告

本产品为 B 类产品。在家庭环境中使用时，可能会产生无线电干扰，此时用户可能需要采取适当的措施。

1.5.      安全警告 / NCC 警告

R1220 系列 RU 应在至少 20 cm（7.87 英寸）的安全距离外进行操作。

1.6.      无线电干扰

R1220 系列 RU 会产生、使用并可能辐射射频能量，如果未按照说明进行安装和使用，可能会对无线通信造成干扰。无法保证在特定安装环境中不会产生干扰。如果该设备确实对无线电或电视接收产生干扰（可通过开关设备来判断），建议技术人员尝试采取以下一种或多种措施进行纠正：

  • 重新调整或重新放置 RU
  • 增加 RU 与终端设备之间的距离
  • 将设备连接到与当前电源不同的电路上

1.7.      射频暴露警告

本设备符合 FCC 针对非受控环境所规定的射频辐射暴露限值。

设备必须按照提供的说明进行安装和操作，所使用的天线必须与人体保持至少 98 cm 的距离，并且不得与其他天线或发射设备同时使用。

1.8.      一般警告

  • 仅允许具备资质/持证的专业人员进行 RU 的安装、更换或维护。未遵守该建议可能导致产品保修失效，并可能使最终用户或服务提供商承担法律和经济责任。
  • 本 RU 不得通过零售渠道、邮购方式或面向公众销售，仅可销售给电信运营商，科研用途的高校和科研院所等。

1.9.      重要安全说明

  • 在安装和操作过程中，请仔细阅读并遵循本说明。
  • 未遵守说明可能导致人身伤害和/或产品损坏。
  • 内部含有静电敏感元件——请勿拆卸上盖或底座：内部无用户可维修部件。
  • 合理布置电源线以避免损坏；不要使电源电路过载。
  • 不要将产品放置在直接热源附近；避免在终端设备上放置物体。
  • 清洁时请使用湿布，不要使用液体或喷雾清洁剂；清洁前请关闭电源。
  • RU 不应安装在靠近电力线路或其他电气回路的位置，以避免接触到这些线路或回路。
  • 无线收发设备必须可靠接地，以防止电涌和静电积累。用户有责任按照当地电气规范安装本设备。
  • 产品必须符合安装所在国家的相关安全标准和法规要求。如有需要，请咨询相关监管机构和检验部门以确保合规。

1.10. 维修信息

所有维修应交由专业维修人员处理。不得对设备的任何部分进行修改，否则将导致保修失效。

在以下情况下，应断开设备电源并送修：

  • 按照本手册操作后，终端仍无法正常工作。
  • 产品发生跌落或外壳损坏。

2.   介绍

WNC 的 R1220 系列无线单元（RU）旨在提供 5G-NR Sub-6 GHz 室内/室外覆盖，并以超过 1Gbps 的吞吐速率提供优化的 5G 网络接入，以满足企业、工业及商业场景的需求。

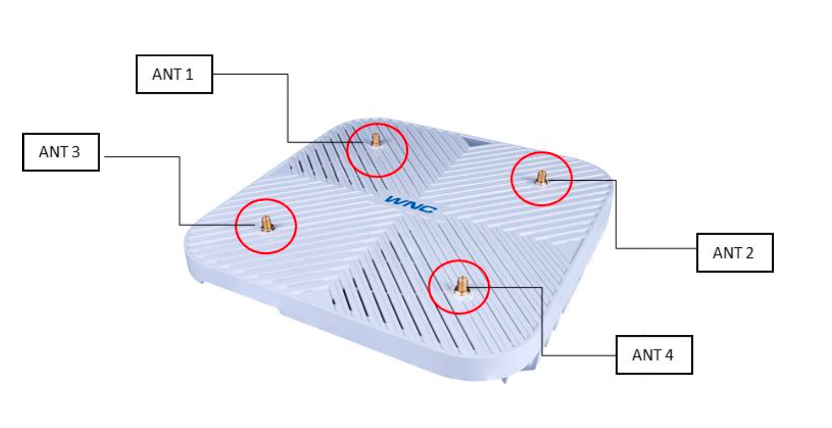

R1220 灵活的 vRAN 解决方案通过采用 7-2x 前传网络分割架构，实现降低成本并提升连接速度。该 RU 可安装在墙面、杆体或天花板上，并通过内置/外接 4T4R 天线来提升覆盖范围和吞吐性能。

本指南提供了有关 R1220 系列 RU 及其线缆安装的信息和步骤。本文档仅供安装人员使用。

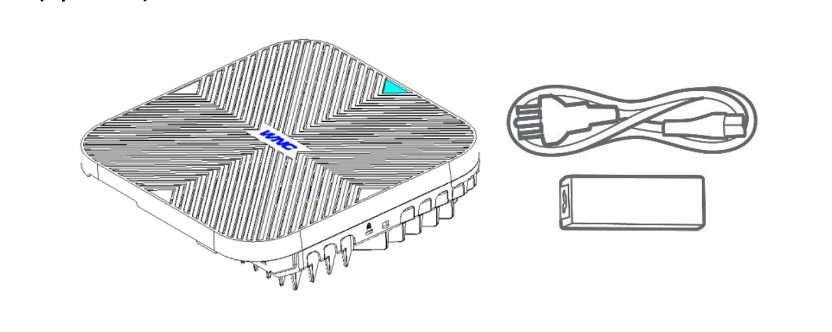

2.1.      包装内容（Package Contents）

序号内容是否在包装内备注
1R1220 系列 RU是
2PoE适配器是
3固定支架是
4AC/DC 电源适配器用户自备
5SFP+光模块用户自备
6网线用户自备
7RJ45转DB9调试线用户自备
8适用于中国的适配器电源线用户自备

2.2.      产品概述（Product Overview）

R1220 系列 RU 为室内产品，工作温度范围为 0–40 ℃。

尺寸：250 mm × 250 mm × 65.5 mm。

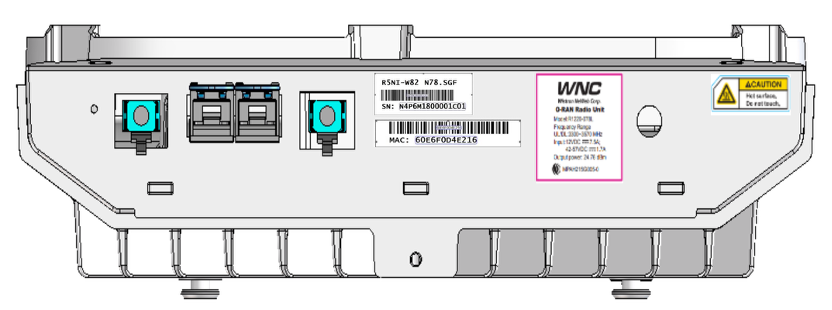

2.3.      产品标签（Product Labels）

以下标签将贴附在 RU 的底部外壳上。

2.3.1.单元标签（Unit label）

单元标签用于标识 RU 的不同产品型号。

  • R1220-077L 表示 N77 O-RU（3.7–3.98 GHz）
  • R1220-078L 表示 N78 O-RU（3.3–3.6 GHz）
  • R1220-079L 表示 N79 O-RU（4.8–4.9 GHz）
  • R1220-048L 表示 N48 O-RU（3.55–3.7 GHz）

2.3.2.序列号标签（Serial number label）

每个产品 SKU 都具有唯一的序列号，用于产品的可追溯性。

2.3.3.MAC 标签（MAC label）

每个设备单元都会被编程写入 2 个 MAC 地址。

2.3.4.高温警告标签（Heat warning label）

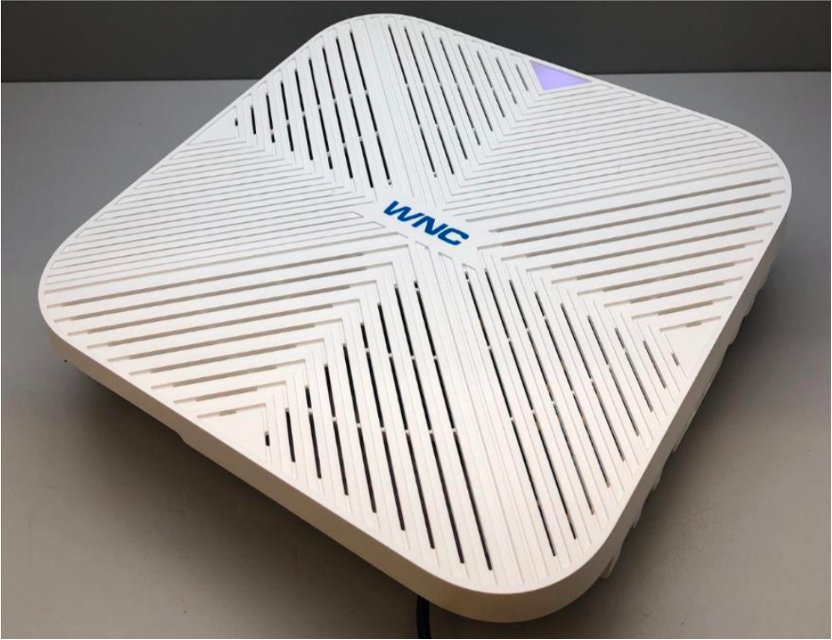

2.4.      LED 指示灯（LED Lights）

在 RU 的顶部外壳上有一个多色 LED 指示灯。下表总结了该 LED 的颜色定义。

LED 颜色模式描述
关闭（Off）常亮（Solid）系统已断电。
绿色（Green）常亮（Solid）系统已上电，但尚未准备好提供服务。
慢闪（Slow blinking）1. 系统已上电，但尚未准备好提供服务。2. 已接收到正确的同步消息，但尚未锁定。
快闪（Fast blink）1. 系统已上电，但尚未准备好提供服务。2. 已接收到 C/U 面 eCPRI 消息。
蓝色（Blue）常亮（Solid）系统正在提供服务。
快闪（Fast blink）1. 系统正在提供服务。2. 已接收到 C/U 面 eCPRI 消息。
黄色（Yellow）常亮（Solid）系统正在提供服务，但检测到性能问题。
快闪（Fast blink）1. 系统正在提供服务，但检测到性能问题。2. 已接收到 C/U 面 eCPRI 消息。
红色（Red）常亮（Solid）检测到严重系统故障（前传链路断开或过热）。

3.  安装 R1220 系列 RU

本章节介绍了 R1220 系列 RU 的组装与安装的逐步操作流程。

3.1.      安装 RU

RU 可安装在墙面、杆体或天花板上。以下章节将介绍不同安装场景的安装方法以及建议的空间要求。

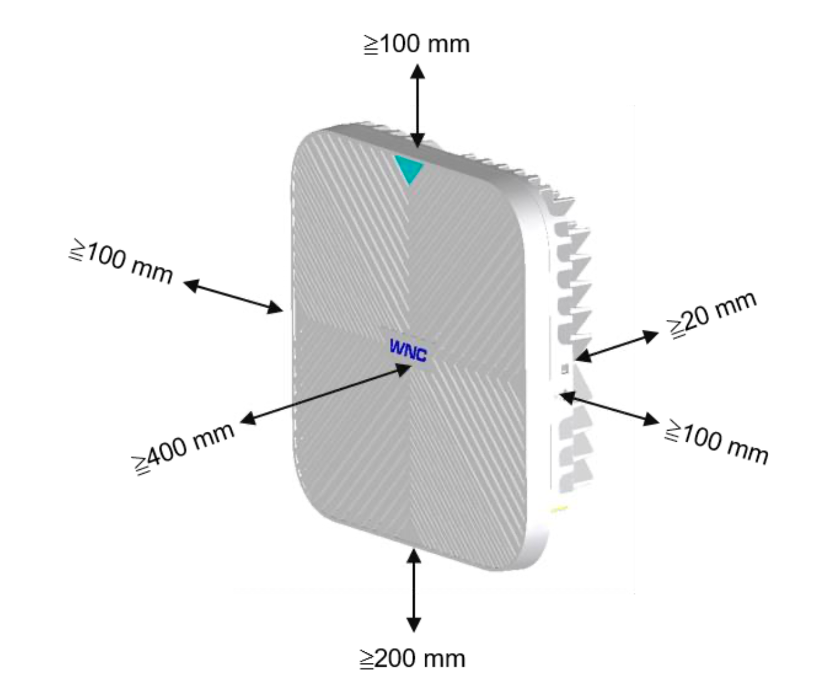

当需要使用外接天线时，单个 RU 的建议安装预留空间如下：

  • RU 上方至少预留 100 mm；
  • RU 下方至少预留 200 mm；
  • RU 两侧各至少预留 100 mm；
  • RU 前方至少预留 400 mm；
  • RU 后方至少预留 20 mm。

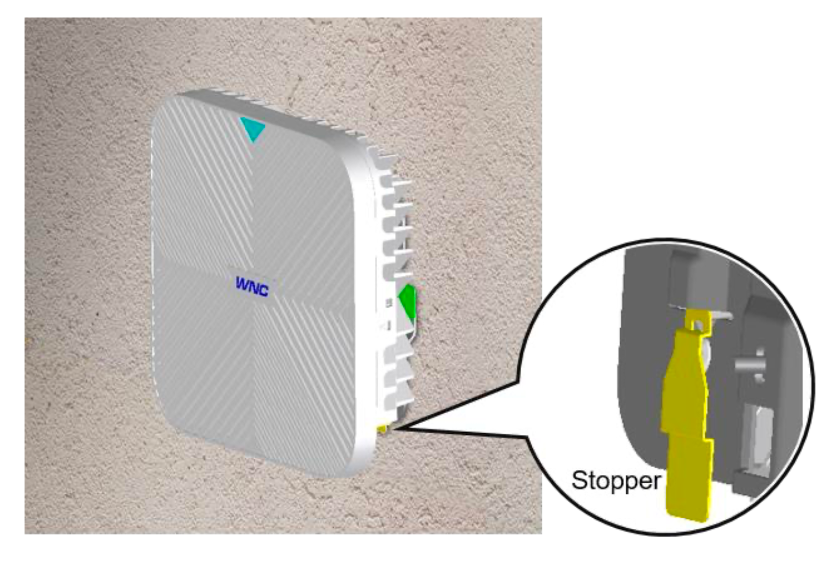

3.1.1.墙面安装（Wall Mount）

请按照以下步骤将 RU 安装到墙面：

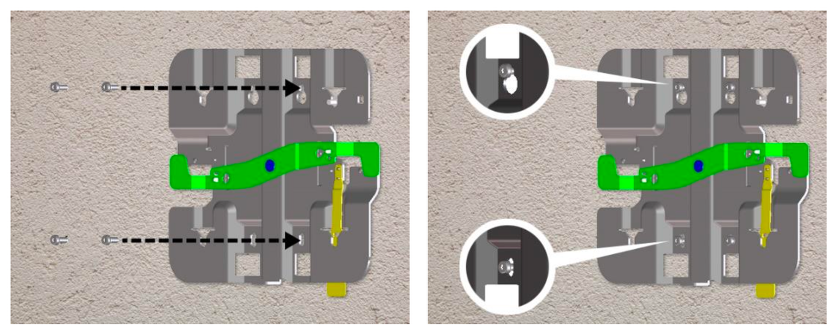

1、使用电动工具在墙上钻四个孔，然后将膨胀管（墙体锚栓）插入孔中。

2、将四个墙面安装螺钉拧入膨胀管中，并固定安装支架。

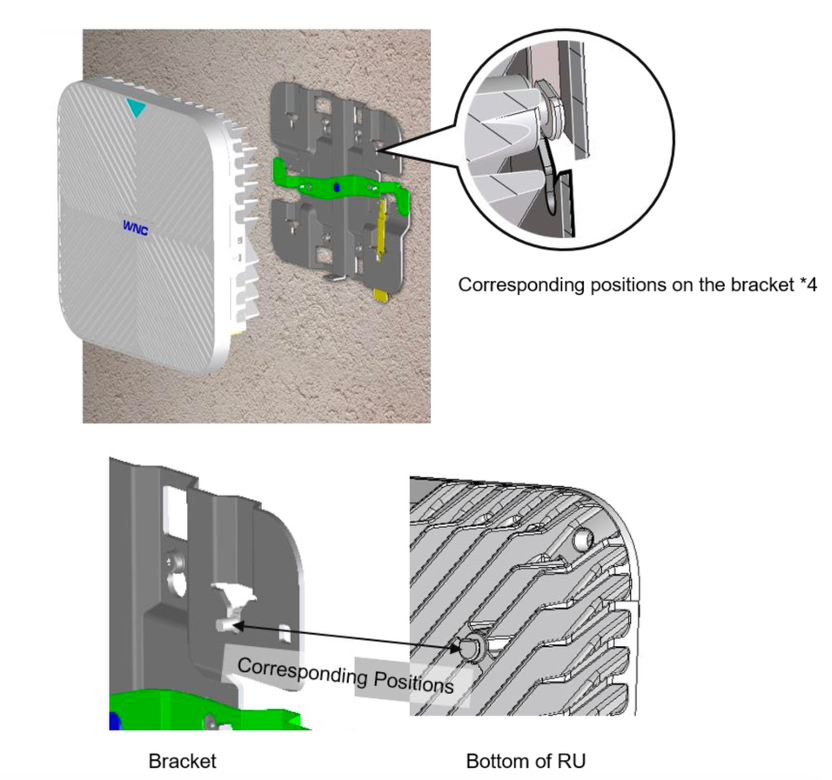

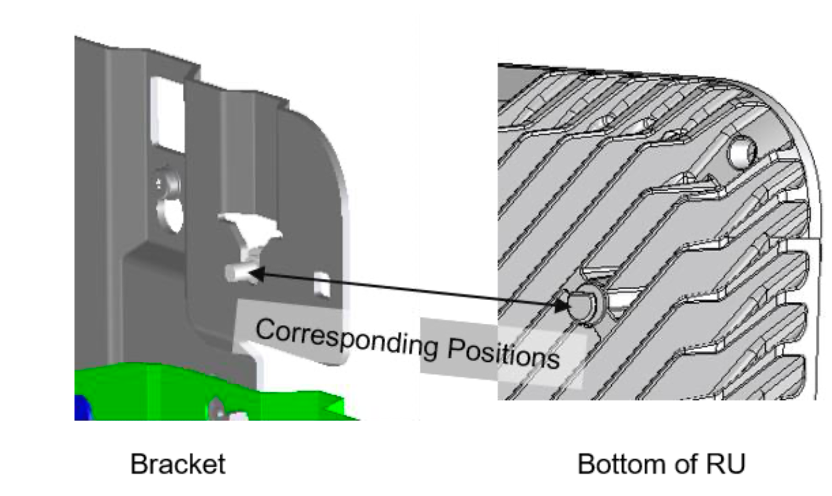

3、在 RU 底部，将四个支脚对准支架上的对应位置，向下压并滑入支架完成固定。

4、将 RU 向下滑动，使支架上的卡扣将其固定。

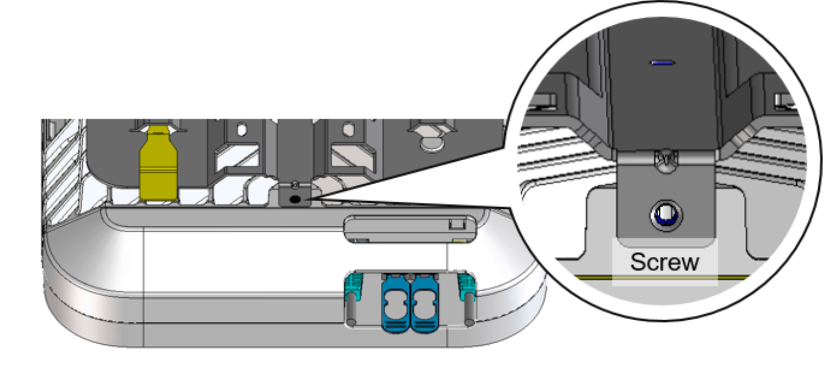

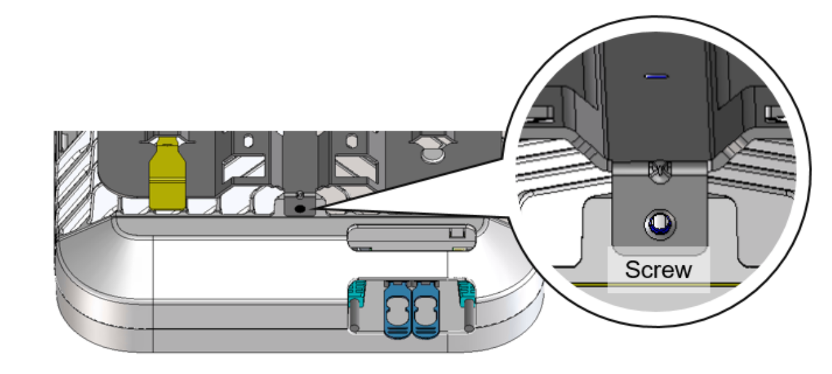

5、拧紧防护螺钉，完成安装。

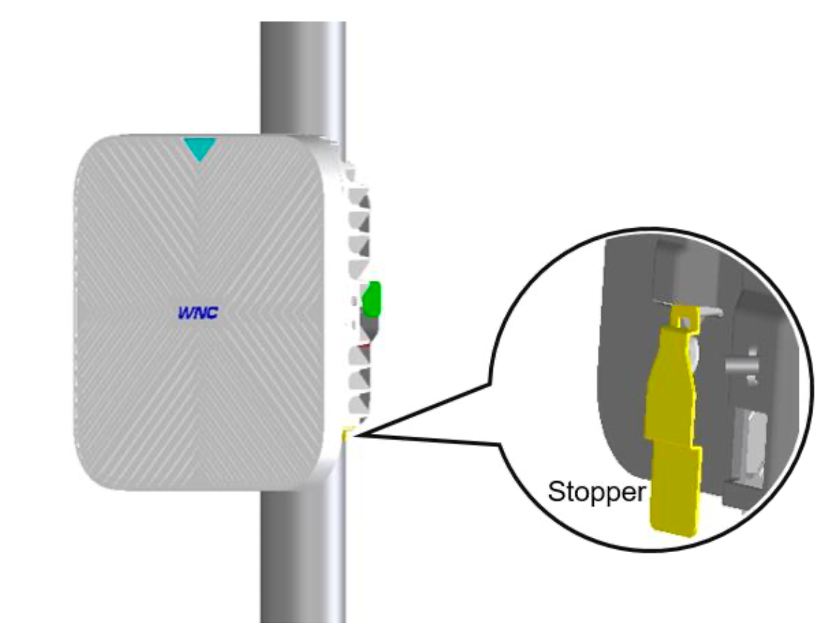

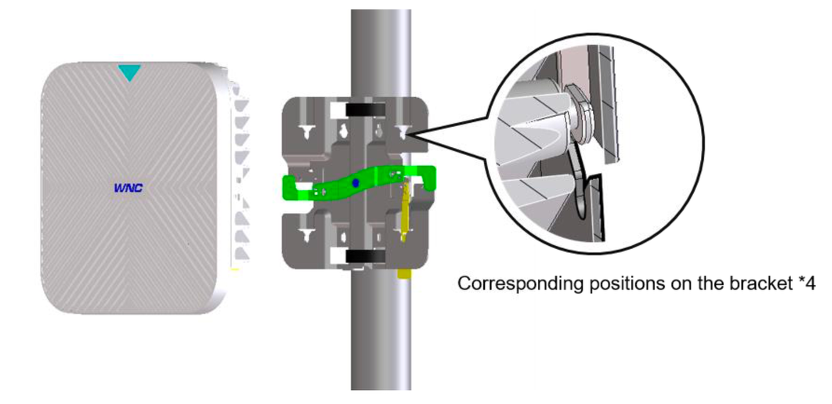

3.1.2.抱杆安装（60 mm–400 mm）

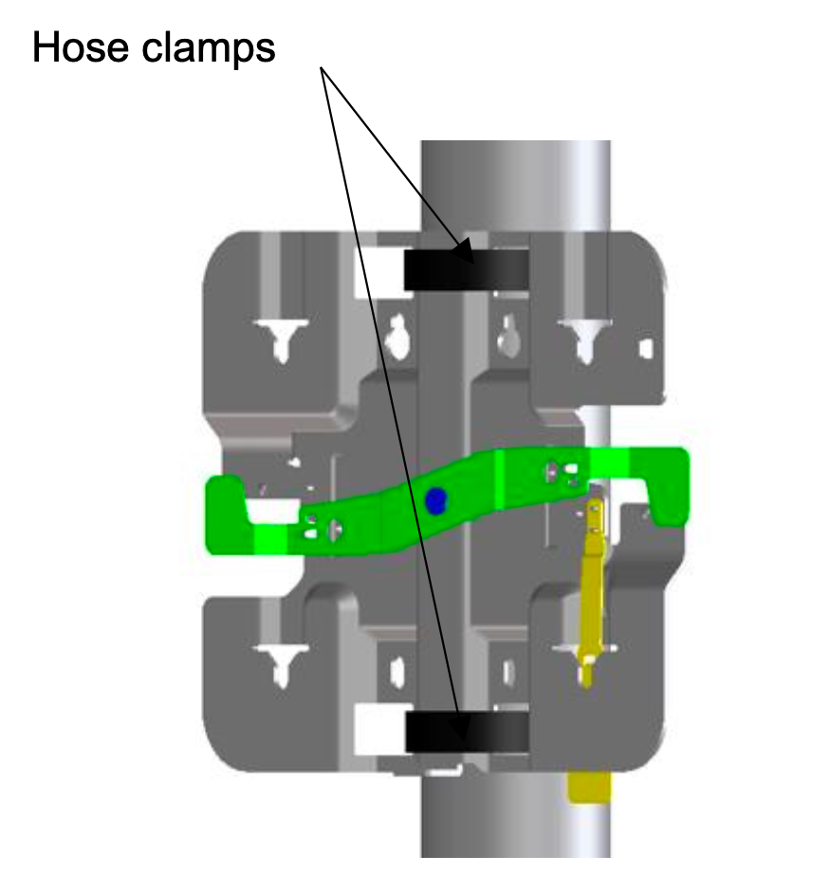

1、安装两个抱箍，并将支架固定在杆体上。

2、在 RU 底部，将四个支脚对准支架上的对应位置，向下压并滑入支架。

3、将 RU 向下滑动，使支架上的卡扣将其固定住。

4、拧紧防护螺钉，完成 RU 在杆体上的安装。

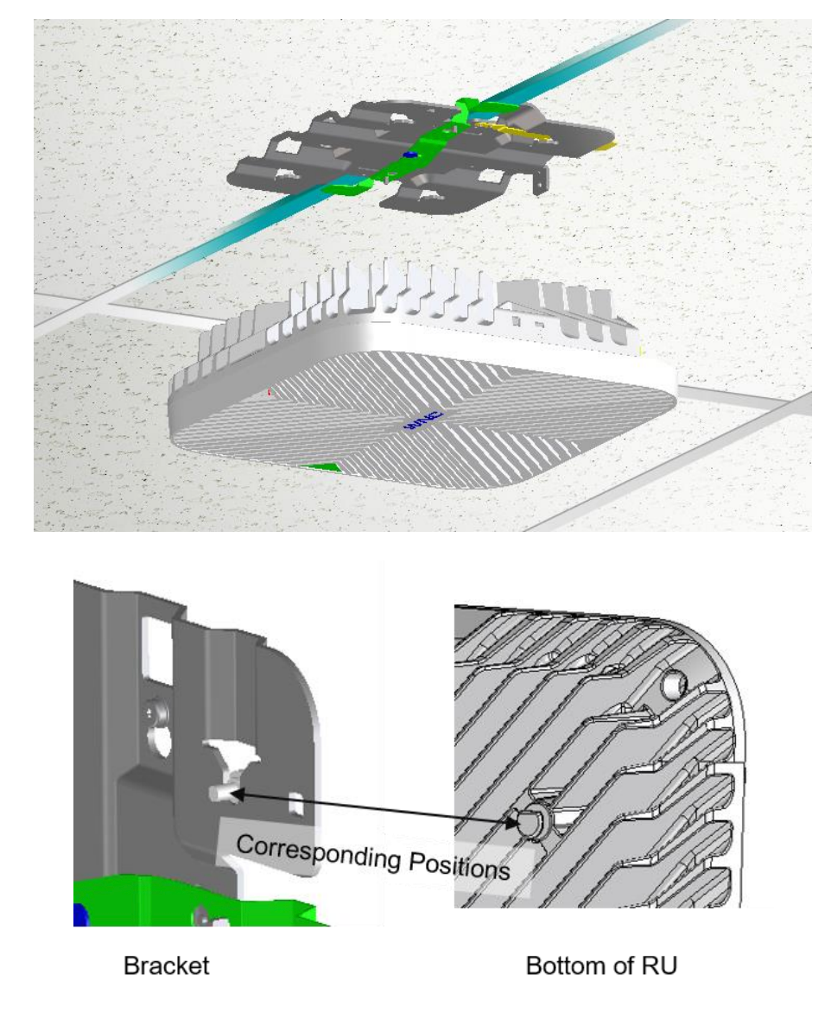

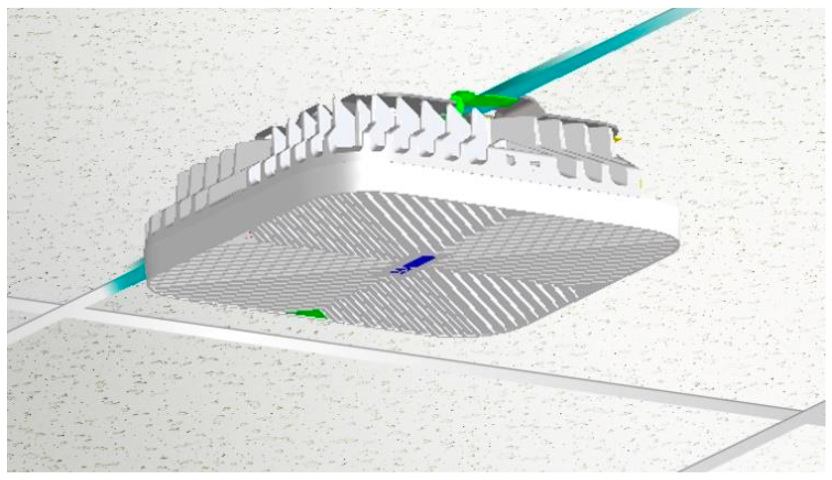

3.1.3.天花板安装（T-Bar 9/16”、15/16”）

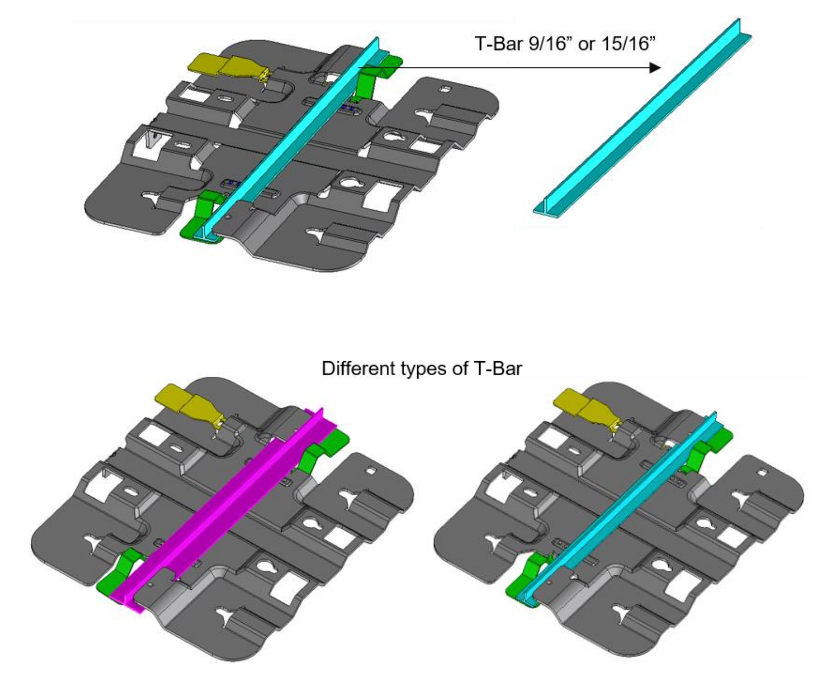

1、根据 T-Bar 的尺寸调整天花板弹片的位置，并将支架固定在 T-Bar 上。

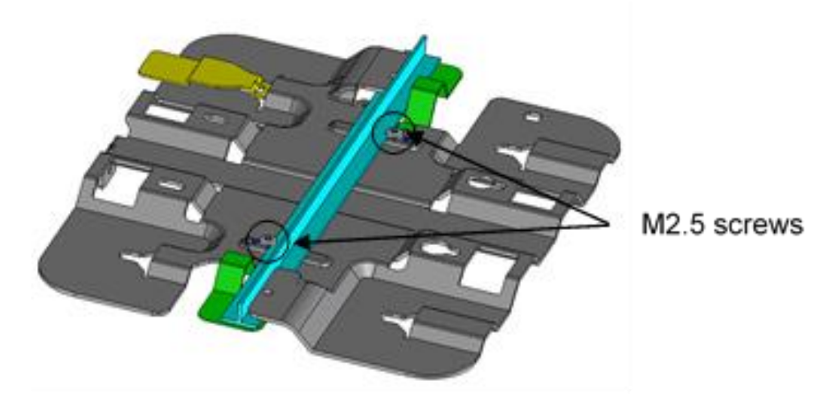

2、使用两颗 M2.5 螺钉将支架固定在 T-Bar 上。

3、在 RU 底部，将四个支脚对准支架上的对应位置，向下按压并滑入支架。

4、将 RU 朝线缆方向推动，直到支架上的卡扣将其固定。

5、拧紧防护螺钉，完成天花板安装。

3.2.      安装线缆

请按照以下步骤安装线缆：

1、将 SFP+ 光模块插入任一端口，如下图所示。

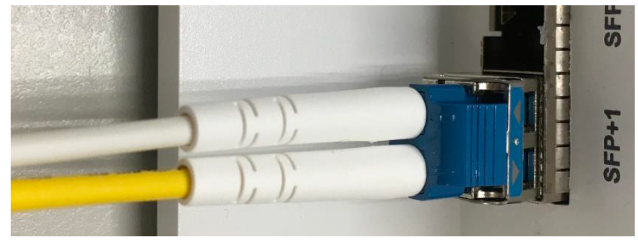

2、将 SFP+ 光纤线缆插入，如下图所示。

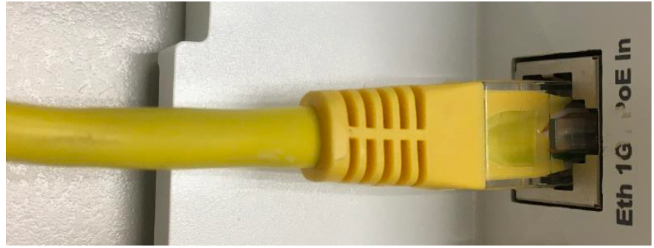

3、将 RJ45 网线插入 RJ45 端口，如下图所示。

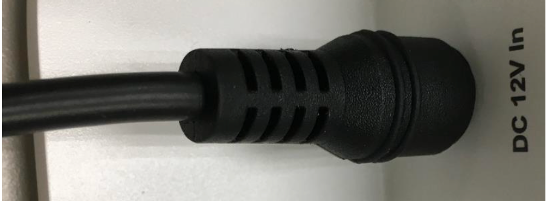

4、将电源线插入 DC 电源接口，如下图所示。

3.3.      RU 上电

RU 可通过 PSE 或 DC 电源适配器供电。如果两种方式均可用，建议优先选择 DC 电源适配器。请确保所使用的 PSE 设备支持 802.3bt 标准，因为 RU 满载功耗会超过 802.3at 规范。

以下步骤描述 RU 的上电方式：

1、RU 电源来源：

场景（Scenario）RU 电源来源（RU power source）
RJ45 网线连接到 PSE 设备RU 可由 PSE 供电。
RJ45 网线连接到非 PSE 设备需要插入 DC 电源接口，RU 需通过 DC 电源适配器供电。
同时连接了 PSE 和 DC 电源适配器RU 将优先使用 DC 电源适配器供电。

2、当 RU 上电时，LED 指示灯会从熄灭状态变为绿色常亮或闪烁。

LED模式（Mode）描述（Description）
绿色（Green）常亮（Solid）系统已上电，但尚未准备好提供服务。
绿色（Green）慢闪（Slow blinking）1. 系统已上电，但尚未准备好提供服务。2. 已接收到正确的同步消息，但尚未锁定。
绿色（Green）快闪（Fast blink）1. 系统已上电，但尚未准备好提供服务。2. 已接收到 C/U 面 eCPRI 消息。

3、当 RU 上电并准备好提供服务后，LED 指示灯会由绿色变为蓝色。

LED模式（Mode）描述（Description）
蓝色（Blue）常亮（Solid）系统正在提供服务。
蓝色（Blue）慢闪（Slow blinking）1. 系统正在提供服务。2. 已接收到正确的同步消息，但尚未锁定。
蓝色（Blue）快闪（Fast blink）1. 系统正在提供服务。2. 已接收到 C/U 面 eCPRI 消息。

4、如果 LED 显示为黄色或红色，说明 RU 可能存在性能问题或严重故障。请参考 LED 定义部分。

4.  推荐光模块列表

下表列出了推荐与 RU 配合使用的光模块。

厂商（Vendor）描述（Description）厂商料号（Vendor P/N）
INTEL以太网 SFP+ SR 光模块FTLX8571D3BCL
DELL以太网 SFP+ SR 光模块LTF8502-BC+-DEN
Eoptolink以太网 SFP+ SR 光模块EOLP-8596-02-I
FINISAR以太网 SFP+ SR 光模块FTLX8571D3BCL
LUXSHARE以太网 SFP+ SR 光模块LUXSHARE-ICT
Cisco以太网 SFP+ SR 光模块SFP+10G-SR©
JPC以太网 SFP+ SR 光模块TNP199007A00038-7
JPC以太网 SFP+ SR 光模块TNP199007A00038-A
CZT以太网 SFP+ SR 光模块YV02-C01-HS01
CZT以太网 SFP+ SR 光模块YV02-C01-HS02
FINISAR以太网 SFP+ LR 光模块FTLX1471D3BCL
LUXSHARE以太网 SFP+ LR 光模块PGN1SSD01-NC-T
Eoptolink以太网 SFP+ LR 光模块EOLP-1396-10
Cisco以太网 SFP+ LR 光模块SFP+10G-LR(C)
JPC以太网 SFP+ LR 光模块TNP14200103A009-A
JPC以太网 SFP+ LR 光模块TNP14200103A009-7
CZT以太网 SFP+ LR 光模块YV02-C02-HS01
CZT以太网 SFP+ LR 光模块YV02-C02-HS02

5.  技术规格（Technical Specifications）

项目参数
型号（Model Name）R1220
FPGAIntel Arria 10
射频芯片（RF IC）ADI ADRV9025
5G NR5G NR TDD 4T4R支持频段：n77、n78、n79100 MHz 带宽30 kHz 子载波间隔（SCS）
前传（Fronthaul）O-RAN 分割选项 7.2X
发射功率（TX power）每个射频天线端口 24 dBm
最大带宽（Max Bandwidth OBW）100 MHz
天线（Antenna）内置 / 外接
数据接口（Data interface）10 Gbps SFP+
同步（Synchronization）PTPv2，支持 G.8275.1
保持性能（Holdover）4 小时内 1.5 μs
管理面（M-plane）符合 O-RAN 的 Netconf 协议和 YANG 模型
电源（Power Supply）IEEE 802.3bt PoE 或 DC 12V / 5A
尺寸（Dimensions）250 mm × 250 mm × 65.5 mm
重量（Weight）3.5 kg
防护等级（Indoor IP Rating）IP30
工作温度（Operating temperature）0 ℃ ～ 40 ℃
安装方式（Installation）天花板 / 墙面 / 杆体安装
