Falcon-RX 数据手册

作者：

zhao xudong

在

5G xHaul 具备时序感知能力的 O-RAN 交换机与 PTP 授时主时钟

猎鹰-RX 是实现 5G 愿景的关键组成部分。通过提供高容量、低时延的传输能力以及高精度同步，猎鹰RX 能够在电信和企业环境中，支持 5G RAN 以其最优吞吐性能运行。

猎鹰-RX 在单一而强大的平台中，融合了传输（Transport）与授时（Timing）两大领域的领先技术。这两项能力对于 5G 前传（Fronthaul）部署至关重要，同时还支持最新的 O-RAN 架构与相关技术建议。

1. 简介

猎鹰-RX 是实现 5G 愿景的关键组成部分。通过提供高容量、低时延的传输能力以及高精度同步，猎鹰-RX 能够在电信和企业环境中，使 5G RAN 以其最优容量运行。

猎鹰-RX 在一个强大的统一平台中，融合了传输与授时两大领域的领先技术。这两项能力对于 5G 前传部署至关重要，同时还支持最新的 O-RAN 架构与相关技术建议。

猎鹰-RX 的授时工具箱提供了一整套完善的能力，包括基于 GNSS 的 PTP 主时钟 / 边界时钟 / 透明时钟 / 普通时钟（亚纳秒级精度，Class C/D 性能），并结合高可靠的 SyncE 及其他同步接口。系统的授时由 Fibrolan 直观易用的 SyncCenter 进行统一编排和管理。

猎鹰-RX 系列共配备 20 个 SFP+ / SFP28 端口，端口配置灵活，支持最高 200 Gbps 全双工吞吐（交换结构容量 400 Gbps）。所有端口在任意报文长度（包括巨帧）下均可实现线速转发。

猎鹰-RX 提供先进的服务质量（QoS）功能，包括基于第 1 层至第 4 层属性的业务分类与映射、端口与队列级别的限速与整形，以及高度灵活的调度机制。

对时间敏感网络（TSN）的支持，使 猎鹰-RX 不仅非常适合 5G 前传场景，也同样适用于工业环境（工业 4.0、IIoT），在这些场景中，5G 基础设施为工厂自动化提供支撑。

猎鹰-RX 全面支持 O-RAN LLS-C1 至 C4 配置，包括 C/U 面 eCPRI 报文转发，以及用于管理和同步的 S/M 平面。

多种保护机制可覆盖各种部署拓扑（线型、星型、环型），为 5G 等关键基础设施提供所需的高可靠性。此外，系统还支持 三层转发（静态路由，动态路由将在未来软件版本中提供）。

系统内置高效的 OAM 工具，用于对系统本身以及转发平面和同步平面进行监测、告警、分析与故障排查。

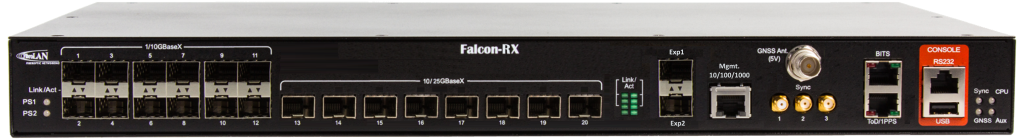

猎鹰-RX 采用坚固的 19 英寸 / 1RU 机箱设计，支持安装可热插拔的冗余交流和/或直流电源模块。

2.  主要特性

  • LTE/5G xHaul 传输与授时一体化的 RAN 交换机
  • 集成 PTP 授时主时钟（Grandmaster）
  • 兼容 O-RAN 架构
  • 高容量、低时延
  • 支持 SyncE 与 PTP 的全面同步与授时能力（PTRC/GM、BC、TC）
  • 亚纳秒级时间戳精度，符合 Class C/D 性能等级
  • 支持时间敏感网络（TSN）
  • 基于第四代 Falcon 架构
  • 高级 QoS 与业务等级（SLA）流量管理
  • 先进的 OAM 与管理能力
  • 提供多种保护机制，保障链路、路径及环网业务的高可靠性

3. 规格

接口与指示 以太网（数据平面）： 12 × 1/10G（SFP / SFP+）8 × 1/10/25G（SFP / SFP+ / SFP28）支持的 SFP 类型：多模（MM）、单模（SM）、单纤双向（SFS）、xWDM、铜缆 同步与授时： 所有以太网端口均支持 PTP、SyncE 和 NTPGNSS 天线输入（TNC 接口，有源，5VDC）3 × 外部 1PPS / 10MHz（SMA）ToD / 1PPS（RJ45）BITS（RJ48） 管理接口（带外 OOB）： 1 × 10/100/1000BaseT（RJ45）1 × RS232（控制台，RJ45）1 × USB（控制台）
架构与转发 混合式（ASIC + FPGA）硬件架构性能：所有端口、所有帧长均可实现线速转发交换结构容量：400 Gbps（200G 全双工），无阻塞MTU：10K 字节MAC 表容量：32K 地址VLAN：支持 4K 个并发 VLAN运营级桥接：802.1ad（Q-in-Q）私有 VLAN IP 路由： 静态路由动态路由（未来软件版本支持） 时间敏感网络（TSN）： 时间感知调度（IEEE 802.1Qbv）帧抢占（IEEE 802.1Qbu、IEEE 802.3br）入方向门控 / 限速 / 校验（IEEE 802.1Qci）gPTP（IEEE 802.1AS）FRER*（IEEE 802.1CB）Cut-through 转发模式 访问控制列表（ACL）： L1–L4 ACL 组播： IGMPv3 侦听MLD 侦听最多支持 8K 个组播组
PTP / IEEE 1588 功能： 主时钟（Grandmaster，PRTC）边界时钟（Boundary Clock，Class C/D）普通时钟（Ordinary Clock，主/从）透明时钟（Transparent Clock，Class C/D） 支持的配置文件（Profiles）： 电信频率（G.8265.1）电信相位（G.8275.1、G.8275.2）默认（IEEE 1588）AVB（802.1AS）自定义 支持的模式： 单步（1-step）与双步（2-step）二层多播（L2 Multicast）三层 / UDP 单播与多播（L3/UDP Unicast/Multicast）混合传输模式端到端（E2E）与点到点（P2P）时延机制VLAN 标记 从时钟容量： 最多支持 256 个单播从时钟（满包速率）支持 Sync、Delay Request、Announce 的最大报文速率 硬件时间戳： 分辨率小于 1 纳秒
其他授时与同步特性 同步以太网（SyncE）： G.8261、G.8262ESMC（G.8264） GNSS： 32 通道多星座支持（GPS、GLONASS、Galileo、北斗） ToD / 1PPS： 输入 / 输出NMEA、G.8271 SyncCenter NTP： 客户端服务器（未来升级为基于硬件的服务器） 外部同步： 输入 / 输出1PPS / 10MHz 本地时钟： 内置 Stratum 3 / 3E 时钟（与型号相关）可选铷原子钟模块（可插拔）
服务质量（QoS） 基于 L1–L4 信息的业务分类按端口 / 队列进行入口限速（Policing）分层整形与调度机制基于优先级的流量控制（802.1Qbb）调度方式：严格优先（Strict）、DWRR 及混合模式4 级丢弃优先级支持 WRED 与尾丢弃（用于拥塞避免，CA）P-bit 与 DSCP 重标记风暴控制：单播（UC）、组播（MC）、广播（BC）QoS 控制列表
保护机制 链路聚合：静态或 LACP线性（路径）保护：G.8031环网保护：G.8032v2FRER —— 面向可靠性的帧复制与消除（P802.1CB）生成树协议：STP、RSTP、MSTP环路保护
OAM 与诊断 IEEE 802.3ah 链路 OAMIEEE 802.1ag CFM（硬件辅助）Ping（IPv4 / IPv6）Traceroute（IPv4 / IPv6）吞吐量测量SFP 诊断（SFF-8472）流量镜像与远程镜像sFlow
管理 接口： CLI：控制台、Telnet、SSHSNMP：v1 / v2c / v3，丰富的 MIBWeb：HTTP / HTTPS管理 VLANIPv6 管理 认证： RADIUS、TACACS+多本地用户用户访问级别（15 级）管理 ACL802.1X（基于端口 / MAC）DHCP 客户端、中继、服务器、侦听（Snooping）链路发现：LLDP、LLDP-MED、CDP 侦听 CPU 子系统： 双核 ARM，主频 1 GHz1 GB DDR，4 GB 闪存 运维： 远程系统升级（TFTP 或 Web）配置上传 / 下载（TFTP 或 Web）基于文本的配置文件 告警： SNMP TrapSyslog（本地与远程服务器）CLI 事件远程温度读取与告警按端口与队列的详细统计信息RMON
电源与环境 双电源冗余设计，支持热插拔交流 / 直流供电：100–240 VAC，50 / 60 Hz 或 125 VDC直流供电：20–60 VDC，ST 接口 功耗： 最大功耗：< 65 W；典型功耗：< 55 W 工作温度： 标准：0°C ～ +50°C（32°F ～ 122°F）扩展：-40°C ～ +65°C（-40°F ～ 149°F） 存储温度： -40°C ～ +80°C（-40°F ～ 176°F） 湿度： 10%～90%，无冷凝
物理参数 尺寸（高 × 宽 × 深）： 44 × 440 × 305 mm（1.73 × 17.33 × 12.01 英寸） 安装方式： 桌面式机架式 重量： 约 5.5 kg（12.2 磅） 附件： 电源线RS232 线缆（控制台）USB 线缆（控制台）机架安装套件（含接地）
法规与合规 安全： IEC EN 60950-1CERoHS 电磁兼容（EMC）： FCC CFR 47 第 15 部分，B 分部，A 类EN 300 386 V1.3.3（05）

4. 订购信息

型号料号（Part#）描述
猎鹰-RX/812/G/A7160具备时序感知能力的 xHaul 交换机，12×10G（SFP+）、8×25G（SFP28）端口，高级授时规格，集成 GNSS 接收器，1 个可拆卸交流电源（FPS10012/A）
猎鹰-RX/812/G/D7161具备时序感知能力的 xHaul 交换机，12×10G（SFP+）、8×25G（SFP28）端口，高级授时规格，集成 GNSS 接收器，1 个可拆卸直流电源（FPS10012/D）
猎鹰-RX/812/G2/A7163具备时序感知能力的 xHaul 交换机，12×10G（SFP+）、8×25G（SFP28）端口，高级授时（+）规格，双频 GNSS 接收器，1 个可拆卸交流电源（FPS10012/A）
猎鹰-RX/812/G2/D7164具备时序感知能力的 xHaul 交换机，12×10G（SFP+）、8×25G（SFP28）端口，高级授时（+）规格，双频 GNSS 接收器，1 个可拆卸直流电源（FPS10012/D）
FPS10012/A7106冗余电源模块，AC/DC（100–240 VAC / 125 VDC），50–60 Hz，100 W
FPS10012/D7107冗余电源模块，DC（20–60 V），100 W

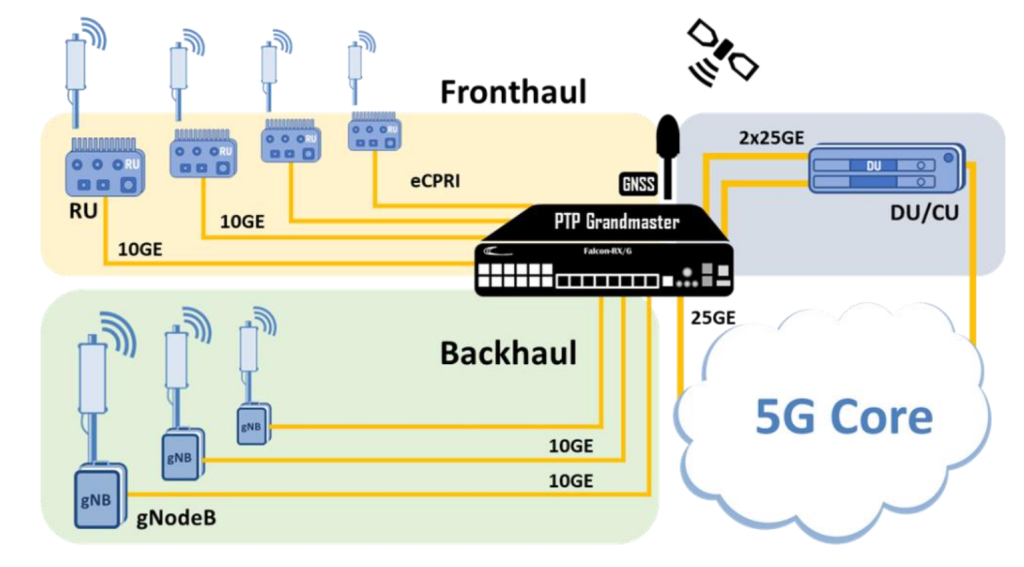

5. 典型应用：LTE / 5G 前传与回传融合

6.  备注：

  • 规格如有变更，我们会另行通知
  • GNSS 相关附件（天线、线缆等）可选提供，详情请咨询
  • 如需获取完整的 猎鹰系列型号列表，请联系东枫科技
  • 东枫科技具备进出口资质，报价包含所有相关费用
