LimeSDR XTRX

简介

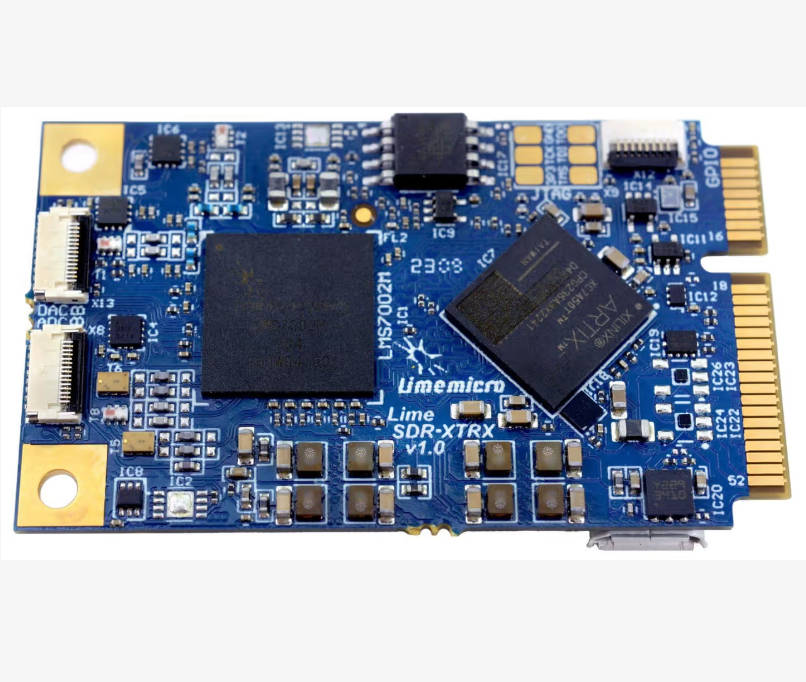

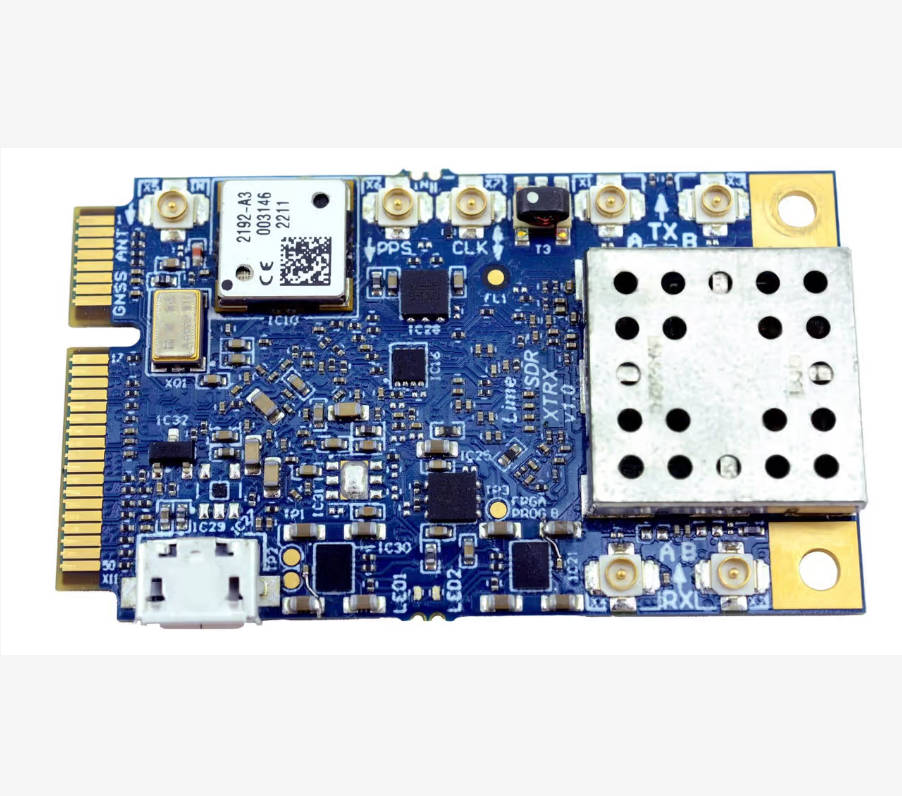

LimeSDR XTRX 是一款高性能软件无线电 (SDR) 开发板，采用紧凑的 Mini PCIe 尺寸，并针对嵌入到更大型设计中进行了优化。LimeSDR XTRX 以 AMD Artix™ 7 XC7A50T-2CPG236I FPGA 和 Lime Microsystems LMS7002M 射频收发器为核心，是开发逻辑密集型数字和射频设计的理想平台。

LimeSDR XTRX 可用作 2Tx2R 至 32Tx32R MIMO 配置的构建模块，并可与不同速度、功耗和成本的数字处理器（ASIC、GPP 和 GPU）配合使用，以适应任何空中接口，无论是窄带还是宽带。

LimeSDR XTRX 基于 Fairwaves XTRX Rev 5 进行了大量改进和更新，并通过 Lime Suite NG 驱动程序堆栈和插件模块提供全面的软件支持。

特征

适用于 2T2R 至 32T32R MIMO 系统的构建模块

它可以与不同速度、功耗和成本的数字处理器（ASIC、GPP 和 GPU）配合使用，以适应任何空中接口，无论是窄带还是宽带。该开发板具有以下主要特性：

频率和带宽：该开发板的核心是 Lime 收发器 RFIC (LMS7002)，其频率高达 3.8 GHz，带宽超过 100 MHz。
基带接口：LMS7002 及其配套 FPGA 内部集成了大量数字电路，用于实现关键的物理层无线电功能，包括滤波、抽取、插值以及 PCIe 和 SerDes 等灵活的接口。
LimeSDR XTRX 紧凑的嵌入式特性使其能够用于高达 32T32R 的 MIMO 系统，并可通过 PCIe 或 SerDes 链路进行接口。

开源

LimeSDR XTRX 基于 Fairwaves XTRX Rev 5，并进行了许多改进。其中最大的变化之一是我们已将设计开源，为客户提供更大的灵活性和定制潜力。

LimeSDR XTRX 的 BOM、原理图和布局可在 LimeSDR XTRX 资源库中找到。同时，FPGA 门控软件源代码也可在 LimeSDR XTRX 门控软件资源库中找到。

规格

射频收发器

• 射频收发器：Lime Microsystems LMS7002M
• 配置：MIMO（2xTX，2xRX）
• 频率范围：30 MHz – 3.8 GHz
• 带宽：120 MHz
• 采样深度：12 位
• 采样率：120 MSPS SISO / 90 MSPS MIMO
• 发射功率：最大 10 dBm（取决于频率）

FPGA

• FPGA：AMD Artix™ 7 XC7A50T-2CPG236I
• 236 引脚 CSBGA 封装 (10mm x 10mm, 0.5mm)
• 52160 个查找表 (LUT) 逻辑容量
• 2700 KB 嵌入式内存
• 600 KB 分布式 RAM
• 120 个 18 位乘法器
• 5 个 PLL
• 4 个 DLL
• 106 个 IO
• 通过 JTAG 接口进行 FPGA 配置

FLASH 存储

• 闪存：256 Mb 闪存用于 FPGA 配置

时钟系统

• 26.00 MHz（或 30.72 MHz）板载 VCTCXO
• VCTCXO 可通过板载 DAC 进行调谐
• 参考时钟输入和输出连接器 (U.FL)

GPIO

• 2 个绿色 LED
• 4 个 GPIO 3.3V 输入接口
• 1 个 GPIO 基带接口

USB 2.0控制器

• USB 2.0控制器：Microchip USB3333E-GL

温度传感器

• 温度传感器：TMP1075NDRLR

EEPROM 存储

• 128 Kb EEPROM 用于 LMS MCU 固件（可选）
• 128 Kb EEPROM 用于 FPGA 数据（可选）

连接器

• USB 2.0 (Micro-B) 插座
• 同轴射频 (U.FL 母头) 连接器
• FPGA GPIO 8 针 FPC 连接器
• FPGA JTAG 连接器（未安装）
• Mini PCIe 边缘连接器
• 射频基带 15 针 FPC 连接器

尺寸

• 50.8mm x 20.97mm（Mini PCIe 尺寸）

电源

• USB 接口 (5 V)
• Mini PCIe (3.3 V)
