LimeSDR USB

简介

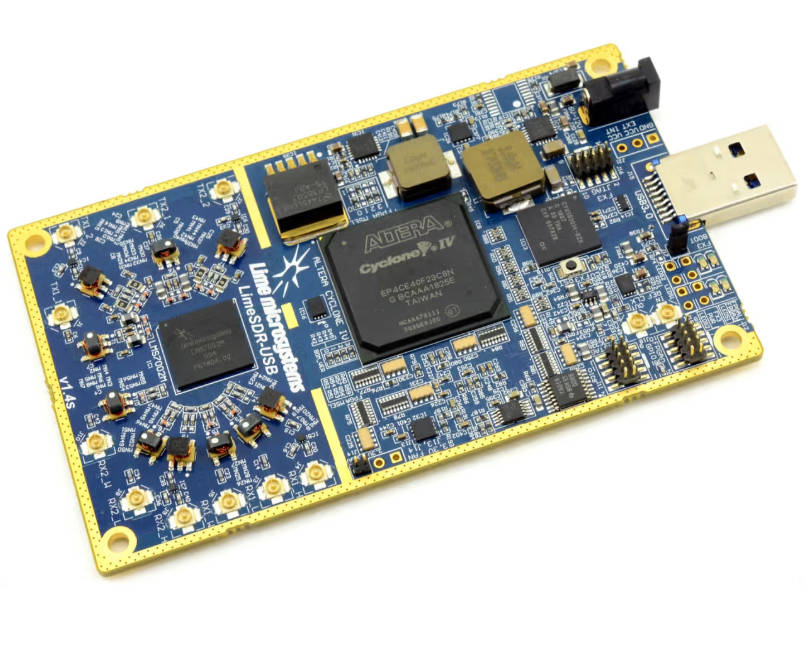

最初的 LimeSDR 开发板大幅降低了高性能 2×2 MIMO 软件定义无线电的门槛，至今仍是系统构建者、研究实验室和爱好者的热门之选。LimeSDR USB 以 Lime Microsystems LMS7002M 射频收发器为核心，搭配 Altera Cyclone IV FPGA（40K LE）和 Cypress FX3 USB 3.0 控制器，为无线创新和其他高要求射频应用提供了强大的平台。

256 MB SDRAM 内存意味着，除了通过 USB 3.0 接口实时传输样本外，还可以将波形文件加载到内存中，并通过一个或两个发射端口进行“播放”。从而为实验室和专业应用提供了独特且实用的功能。

特征

树立灵活软件定义无线电的标准

LimeSDR USB 的应用范围广泛，从移动网络、卫星通信、业余无线电，到测试设备、教育、频谱监测和核磁共振 (NMR) 等等，不一而足。其丰富的用例和数千块开发板的销量，充分证明了 LimeSDR USB 的灵活性和易用性。

开源 PCB 设计、FPGA 门控软件、微控制器固件和主机驱动程序

LimeSDR USB PCB 设计和制造数据库以及 FPGA 门控软件、微控制器固件和主机驱动程序源代码均遵循宽松的开源许可证。这意味着任何人都可以自由地采用硬件设计并根据自身需求进行修改，从而创建定制化、特定应用和成本优化的版本。

Lime 长期致力于开源，并于 12 年前创立了 MyriadRF，这是一个用于无线通信的开源硬件和软件项目系列，也是一个致力于让尽可能多的人能够享受无线创新的社区。

规格

射频收发器

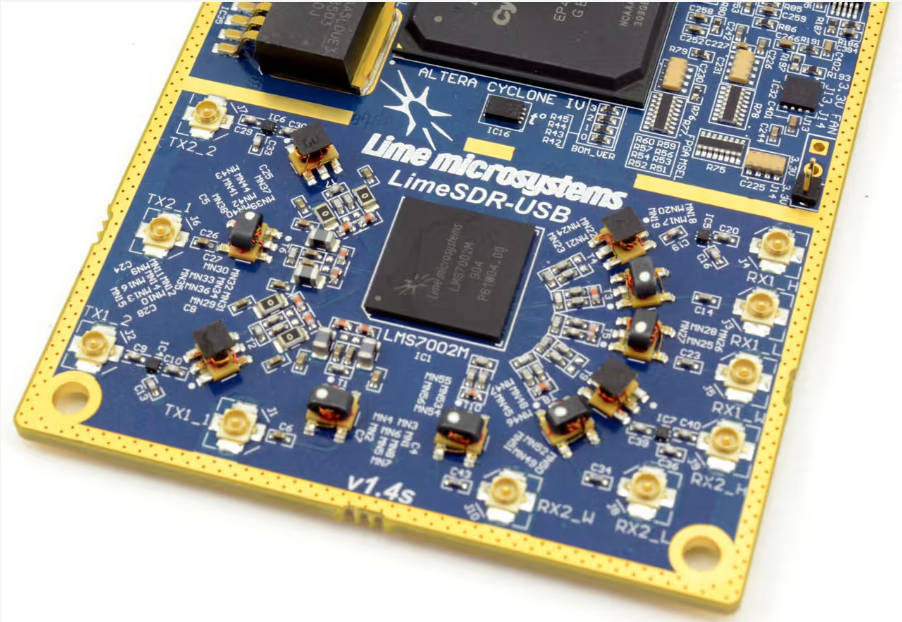

• 射频收发器：Lime Microsystems LMS7002M
• 配置：MIMO（2xTX，2xRX）
• 频率范围：100 kHz – 3.8 GHz
• 带宽：61.44 MHz
• 采样深度：12 位
• 采样率：61.44 MSPS
• 发射功率：最大 10 dBm（取决于频率）

FPGA

• FPGA：Altera Cyclone IV EP4CE40F23C8N
• 484 针 BGA 封装
• 39,600 个查找表 (LUT) 逻辑容量
• 1,134KB 嵌入式内存
• 116 个 18 位乘法器
• 4 个 PLL
• 532 个 IO
• 通过 JTAG 进行 FPGA 配置

USB 3.0控制器

• Cypress FX3 超高速 USB 第三代控制器

DDR内存

• 2x 1Gbit（64M x 16）DDR2 SDRAM

Flash存储

• 16 Mbit 闪存用于 FPGA 配置
• 4 Mbit 闪存用于 FX3 固件

EEPROM存储

• 2 x 128K（16K x 8）EEPROM 用于存储 LMS MCU 固件和 LMS MCU 数据
• 1 x 64K（8K x 8）EEPROM 用于存储 FX3 数据

时钟系统

• 30.72MHz 板载 VCTCXO
• VCTCXO 可通过板载 DAC 进行调谐
• 可编程时钟发生器，用于 FPGA 参考时钟输入或 LMS PLL
• 参考时钟输入和输出连接器 (U.FL)

GPIO

• 8 x GPIO (3.3V)

连接器

• USB3.0（A 型）插头
• 同轴射频（U.FL 母头）连接器
• FPGA GPIO 10 针接头
• FPGA 和 FX3 JTAG 连接器
• 6.12V 直流电源插孔和针座
• 风扇连接器 (3.3V)

电源

• USB 接口 (5 VDC)
• 直流母头接口 (6-12VDC)

尺寸

• 尺寸：60毫米 x 100毫米
