简介

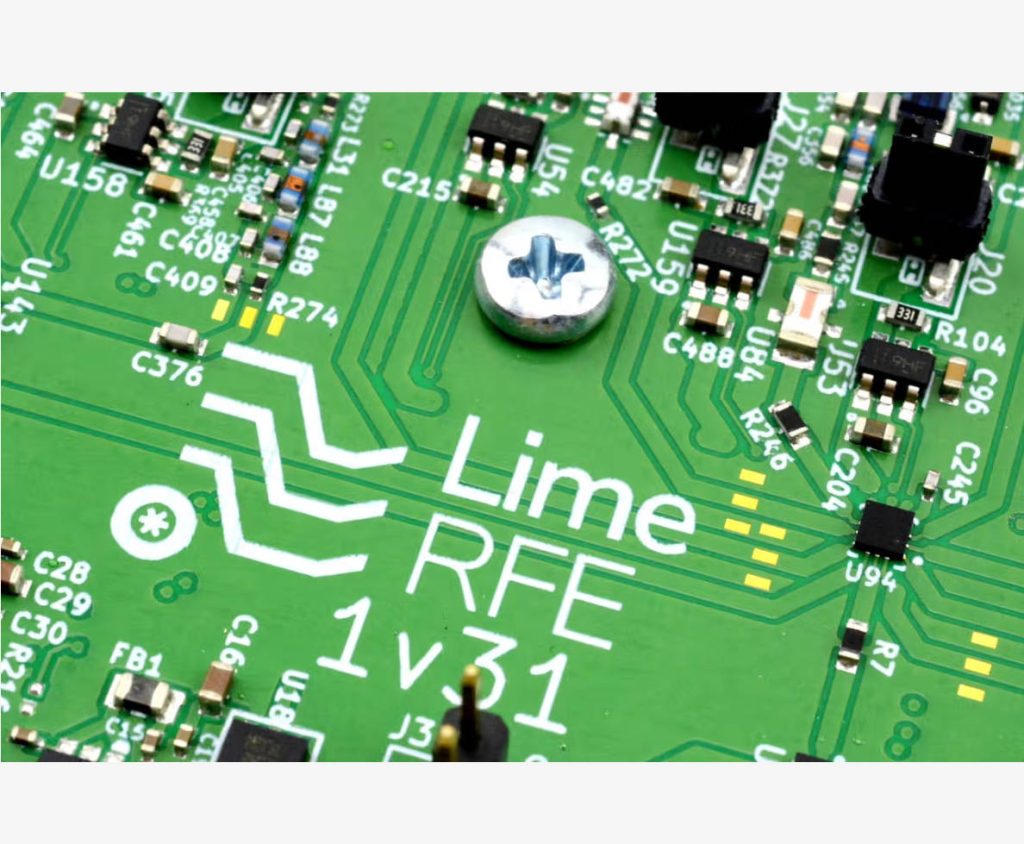

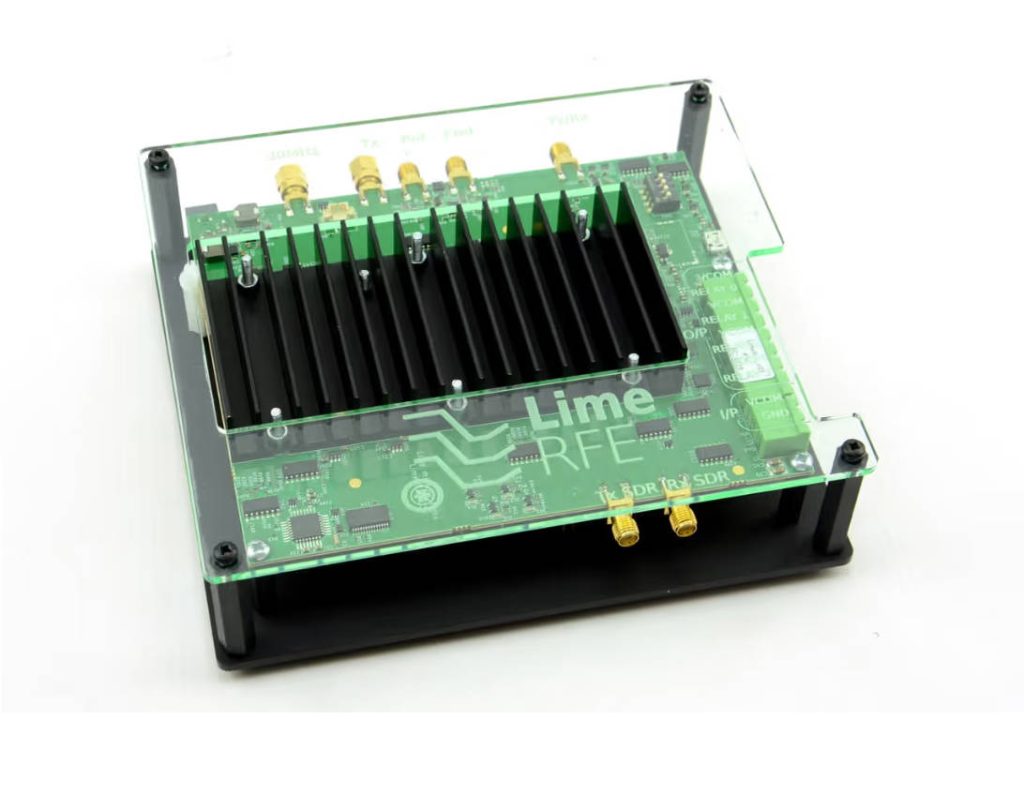

Lime RF Front-End (LimeRFE) 是一款开放式硬件射频前端模块，其支持电路可增强 LimeSDR 系列开发板和 LimeNET Micro，从而提供完整的解决方案，涵盖从业余无线电到符合标准的蜂窝网络等各种应用。
LimeRFE 将增强任何基于 SDR 的无线解决方案，提供以下优势：
- 发射时信号更强、更清晰
- 接收时噪音更低
- 覆盖范围更广
特征
适用于 LimeSDR 平台的软件可定义射频前端模块
单个 LimeRFE 可覆盖三种截然不同的频段：蜂窝、业余无线电和宽带。任何特定时间使用的具体频段均可通过软件选择。通过实现射频前端的软件可定义，LimeRFE 标志着软件定义无线电发展的下一步。
高度集成的解决方案，拥有丰富的便捷功能
LimeRFE 不仅提供发射和接收放大功能，还提供特定频段的滤波功能，并集成了用于蜂窝频段 FDD 操作的双工器。此外，它还提供功率和 VSWR（需要外部定向耦合器）测量功能，并且可以通过 USB 或直接连接到 LimeSDR 开发板进行配置。
规格
蜂窝
| Band | Duplex | Downlink (MHz) | Uplink (MHz) | Modulated Power (dBm) | Tx Gain (dB) | Tx P1dB (dBm) | Rx Gain (dB) | Rx NF (dB) | Rx IIP3 (dBm) |
|---|---|---|---|---|---|---|---|---|---|
| 1 | FDD | 2110-2170 | 1920-1980 | 24 | 37 | 28 | 11 | 6.5 | 19 |
| 2 / PCS-1900 | FDD | 1930-1990 | 1850-1910 | 24 | 40 | 30.5 | 12 | 5.5 | 19.5 |
| 3 / DCS-1800 | FDD | 1805-1880 | 1710-1785 | 24 | 40 | 29.5 | 13 | 6 | 19 |
| 7 | FDD | 2620-2690 | 2500-2570 | 24 | 37 | 26 | 8 | 6 | 21 |
| 38 | TDD | 2570-2620 | 2570-2620 | 24 | 38 | 26 | 8 | 6 | 20 |
宽带
| Band | Freq (MHz) | Min Tx Gain (dB) | Max Tx Gain (dB) | Min Tx P1dB (dBm) | Max Tx P1dB (dBm) | Min Rx Gain (db) | Max Rx Gain (db) | Min Rx NF (dB) | Max Rx NF (dB) | Min Rx IIP3 (dBm) | Max Rx IIP3 (dBm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| WB1000 | 1-1000 | 27 | 45 | 22.5 | 28.5 | 17 | 21.8 | 3.4 | 4.4 | 11.5 | 18 |
| WB4000 | 1000-4000 | 12 | 33 | 14 | 24 | 7.8 | 18.4 | 2.7 | 5.5 | 10 | 23 |
业余无线电
| Band | Frequency (MHz) | Tx Gain (dB) | Tx P1dB (dBm) | Rx Gain (dB) | Rx NF (dB) | Rx IIP3 (dBm) |
|---|---|---|---|---|---|---|
| HAM 30 / HF* | 1-5 | 38 | 33 | 21 | / | 0-14 |
| HAM 30 / HF* | 5-30 | 38 | 33 | 21 | 6 | 15 |
| HAM 50-70 / 6m, 4m | 50-54, 69.9-70.6 | 37 | 32 | 19 | 3.5 | 14 |
| HAM 145 / 2m | 144-146 | 31 | 34 | 18 | 3.7 | 12.6 |
| HAM 220 / 1.25m | 220-225 | 33 | 34 | 18 | 3.7 | 14.8 |
| HAM 435 / 70cm | 430-440 | 33 | 34 | 15 | 4 | 10 |
| HAM 920 / 33cm | 902-928 | 35 | 30 | 17 | 2.8 | 16 |
| HAM 1280 / 23cm | 1240-1325 | 31 | 31 | 16 | 2.8 | 20 |
| HAM 2400 / 13cm | 2300-2450 | 41 | 28.5 | 13 | 3.8 | 15.5 |
| HAM 3500 / 9cm | 3300-3500 | 33 | 25 | 7.5 | 4.5 | 12.5 |
滤波器
- 每个频段均有适合 RX 和 TX 的滤波
- 可选 AM/FM 陷波滤波器
开源
- 固件
- Lime Suite 集成（GUI 和 API）
射频功率和驻波比计
- 1-4000 MHz 射频功率和驻波比 (VSWR) 计（需外接定向耦合器）
- 蜂窝频段发射功率计（集成耦合器）
接口
- USB（通过 PC 控制）
- I2C（通过 SDR 控制）
- 4 个双向电平转换 GPIO：
- 1.2 – 5.5 V
- 每个 I/O 均配备高压大功率达林顿驱动级，用于驱动电感负载（例如同轴继电器）
- 可独立切换方向（输入/输出）
连接器
- SMA
- Micro USB
- 10 针接口 (SDR)

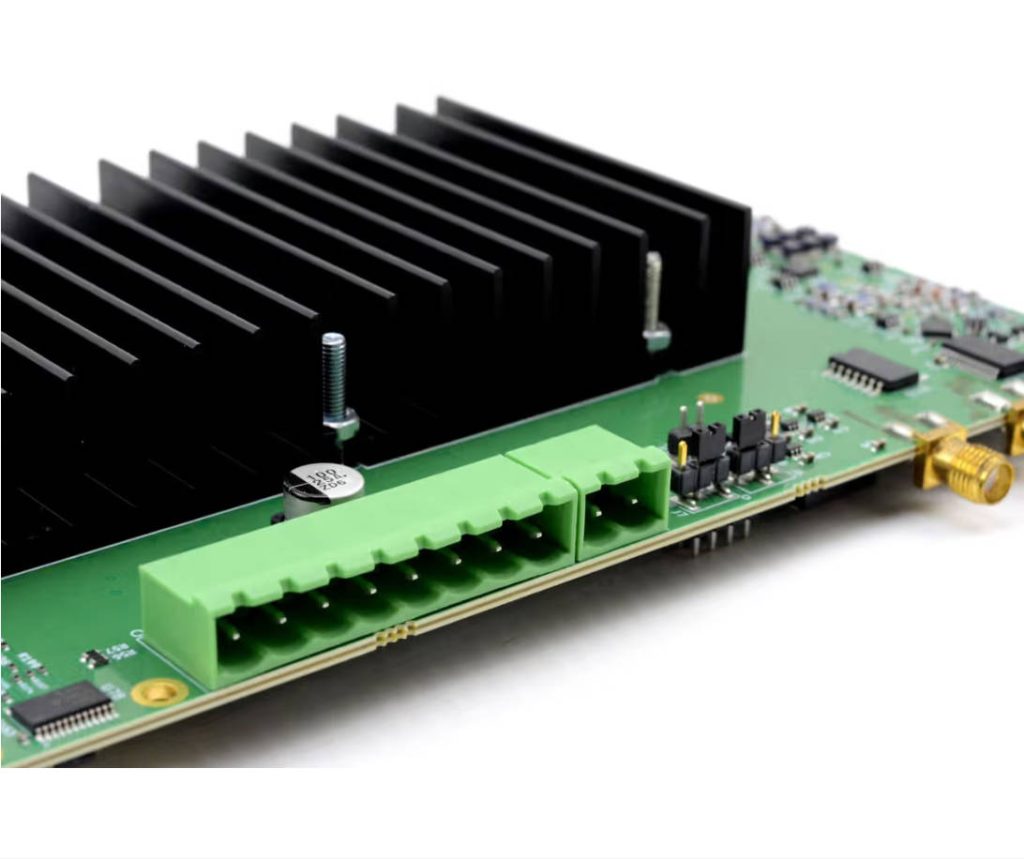

- 可插拔端子 (GPIO)
尺寸
- 16 x 15 x 4 厘米
电源
- 12VDC，通过管状插孔或3针接口
