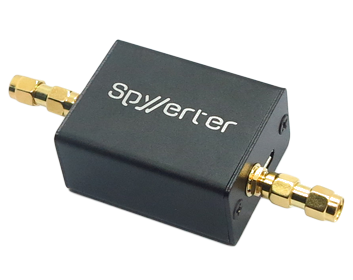

SpyVerter R2 上变频器

30 MHz 以下是一个全新的世界！

我们设计了 SpyVerter R2 上变频器，用于将 Airspy R2 和 Mini 系列的接收范围扩展至 HF 频段甚至接近直流（DC），同时具备世界级的动态范围、频率稳定性和灵敏度，在极具性价比的基础上媲美高端模拟接收方案。

SpyVerter R2 基于广受欢迎的 SpyVerter 架构，并在关键性能方面进一步优化，专注于实现高性能 HF 接收能力。

该架构采用我们自主设计的开关模式双平衡混频器（switched-mode double balanced mixer），将整个 HF 频谱转换到 120 MHz 至 180 MHz 的 VHF 频段。我们将原有的本振（LO）发生器替换为一个可编程、低相位噪声的 PLL，并搭配 0.5 PPM 的 VCTCXO（电压控制温补晶振）。该晶振的电压控制接口允许在出厂时对工作频率进行精细校准。

系统中嵌入的微控制器不仅用于对 PLL（型号 Si5351C）进行编程，还通过内置 DAC 控制 VCTCXO 的电压。当 DAC 输出稳定、PLL 完成编程后，微控制器会进入深度休眠模式，以完全避免对接收信号产生任何干扰。

技术规格

• RF 输入频率范围：1 kHz 至 60 MHz
• 中频输出（IF）频率：120 MHz（正镜像）
• 架构技术：开关型双平衡混频器（Switched Double Balanced Mixer）
• 总转换损耗 + 滤波损耗：典型值为 8 dB
• 三阶截点（IIP3）：35 dBm
• 本振泄露（LO Leakage）：典型值 -42 dBm（比原始 SpyVerter 降低 12 dB）
• 相位噪声（10 kHz 偏移）：-122 dBc/Hz

滤波性能：

• RF 滤波器：低通滤波器，截止频率 65 MHz，最终抑制能力 75 dB
• IF 滤波器：带通滤波器，通带范围 120 MHz 至 180 MHz，最终抑制能力 75 dB
• 最大 RF 输入功率：+10 dBm
• 反射损耗（Return Loss）：-10 dB
• Bias-Tee 电压范围：4.2V ~ 5.5V
• 内部 10 MHz 参考时钟输入
• 电流消耗：小于 100 mA

兼容性

• Airspy R2
• Airspy Mini
• HackRF One
• RTL-SDR
