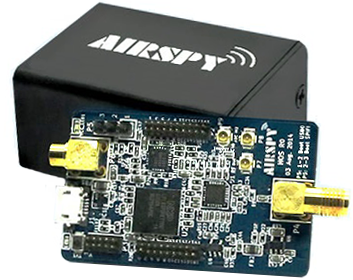

Airspy R2
Airspy R2 在接收 VHF 和 UHF 频段方面树立了新的性能标杆。这得益于其采用 Rafael Micro R820T2（或 R860） 的低中频架构（Low-IF），搭配高品质的 12 位过采样 ADC 和先进的 DSP 技术，在窄带信道中可实现最高 16 位分辨率。
在 过采样模式 下，Airspy R2 会对信号路径应用 模拟 RF 和 IF 滤波，并通过软件下采样将分辨率提升至最高 16 位，最终带来的是卓越非凡的接收性能！
通过搭配 SpyVerter 上变频器，Airspy R2 的频率覆盖范围可扩展至 HF（高频）段。
与前代产品一样，Airspy R2 100% 兼容现有软件生态，包括事实上的扫描标准 SDR#（SDRSharp），以及众多主流软件定义无线电应用，如 SDR-Radio、HDSDR、GQRX 和 GNU Radio。
典型应用场景
• VHF/UHF/SHF 无线电监测
• 相干接收阵列
• 测向系统
• 被动雷达
• ADS-B、空中交通控制（ATC）
• 射电天文学
• 卫星中频（IF）接收
• 遥测接收机
• 宽带扫描器
• 教育与教学用途
• 业余无线电等
支持的平台
• Windows 10 和 11
• Linux
• *BSD
• macOS（OSX）
技术规格
• 原生连续接收范围：24 – 1700 MHz，可通过 SpyVerter 扩展至直流（DC）
• 在 42 至 1002 MHz 范围内噪声系数（NF）：3.5 dB
• 最大射频输入功率：+10 dBm
• 跟踪型 RF 滤波器
• RF 前端三阶截点（IIP3）：35 dBm
• 12 位 ADC，采样率 20 MSPS（有效位数 ENOB：10.4，SNR：70 dB，SFDR：95 dB）
• IQ 数据输出速率：10 MSPS
• 实验性低功耗设备支持：2.5 MSPS（如 Raspberry Pi、Odroid 等）——不推荐用于高性能应用
• 使用自定义固件可实现最高 80 MSPS
• 内置 Cortex M4F 处理器，主频高达 204 MHz，支持多核（双 M0 核心）
• 0.5 ppm 高精度、低相位噪声时钟
• 内置 RTC 时钟（用于数据包时间戳）
• 支持外部时钟输入（10 MHz 至 100 MHz，通过 MCX 接口）——非常适合相干接收场景
• 全景频谱视图宽度：10 MHz，有效无混叠带宽达 9 MHz
• 数据流输出格式支持 IQ 或实数，16 位定点或 32 位浮点
• 中心频率无 IQ 不平衡、直流偏移或 1/f 噪声——这些是许多其他 SDR 的通病
• 扩展端口：16 路 SGPIO
• 射频输入：1 路（SMA 接口，支持高达 30kV 静电防护）
• 射频环出输出（Loopthrough）：1 路（U-FL 接口，15kV 静电防护）
• 高速 ADC 输入：2 路（支持高达 80 MSPS，U-FL 接口，直流耦合，15kV 静电防护）
• 可通过软件控制的 4.5V Bias-Tee，可为 LNA、上下变频器供电
• 可编程高速 GPIO：8 路，最高支持 100 MHz
• 可编程同步时钟输出：3 路，最高支持 160 MHz
• 核心 CPU 时钟输出：1 路
• 复位引脚：1 路
• 稳压供电输出：+5.0V 和 +3.3V 各 1 路
• JTAG 调试接口：1 路
• 无需驱动，100% 即插即用，兼容 Windows Vista、7、8、8.1 和 10
• 工作温度范围：-10°C ~ 40°C
最低硬件要求
• 第三代 Intel i3 2.4 GHz 或同等级别的处理器
• 2GB 内存（用于运行操作系统，Airspy 本身几乎只需 1MB 内存）
• 高速 USB 2.0 控制器
支持的软件
• SDR#（SDRSharp）：业界黄金标准的 SDR 软件
• Krypto500：用于窄带信号分析与解码的终极套件
• Krypto1000：用于宽带信号分析与解码的终极套件
• SDR-Console：另一款功能强大的 SDR 软件套件
• GQRX：适用于 Linux 和 Mac 的多功能“瑞士军刀”式 SDR 工具
• 更多工具请参阅我们的软件下载页面
开发者 API
• 跨平台开源库 libairspy 及 Airspy 主机工具，可在 GitHub 获取
• Airspy 固件开源，托管于 GitHub
• Linux 内核 SDR API（由 Antti Palosaari 开发），可在 GitHub 获取
固件更新
• 版本：v1.0.0-rc10-6
• 发布日期：2020-05-08
• （附带更新日志）

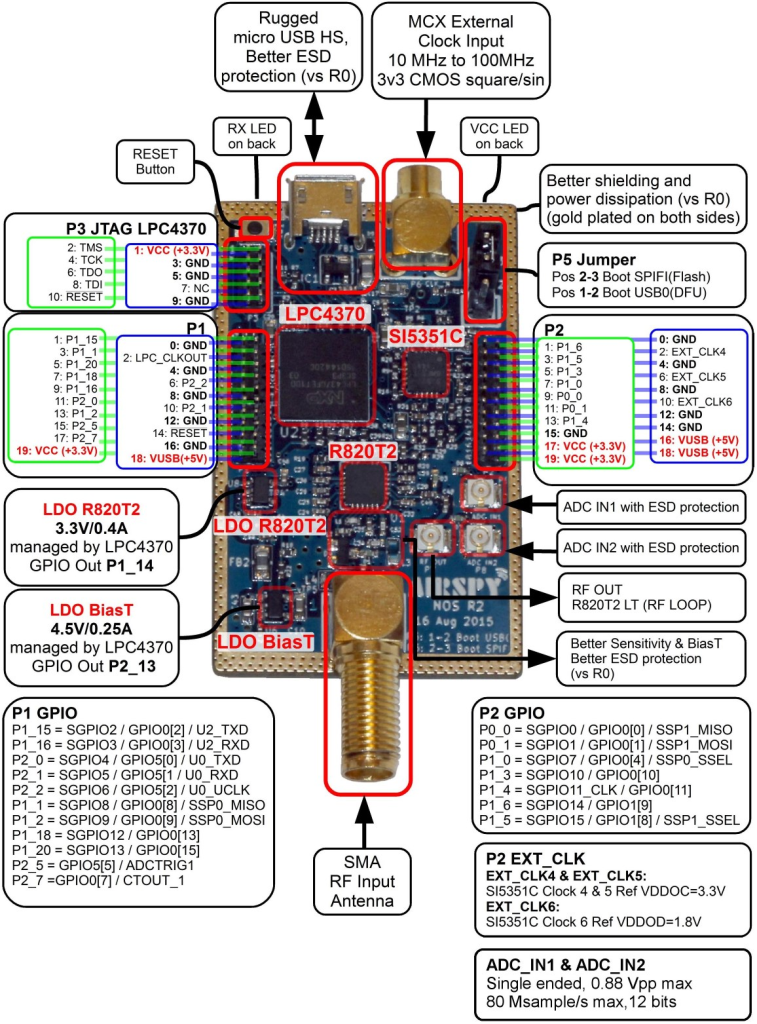

引脚与端口分配（Pin and Port Assignments）
