WBX(硬件资源)

设备概述

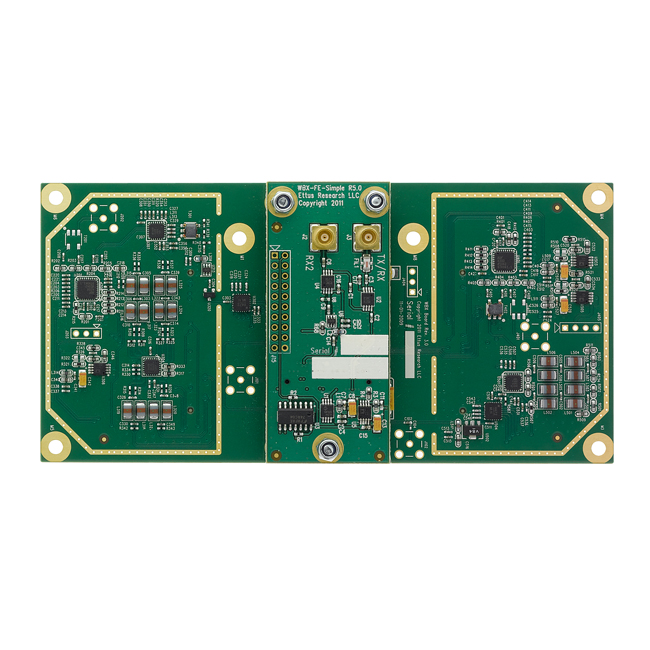

WBX 是一款宽带宽收发器，输出功率高达 100 mW，噪声系数为 5 dB。接收和发射链路的本振 (LO) 独立工作。WBX 子板由 USRP Hardware Driver™ (UHD) 软件 API 支持，可无缝集成到现有应用中。

WBX 提供相位相干操作，但存在 180 度模糊度，必须在应用中进行校准。对于相位相干应用，Ettus Research 推荐使用 SBX 搭配 N200/N210，或 SBX 或 UBX 搭配 X300/X310。

主要特性

• 频率范围：50MHz – 2.2GHz
• 版本：40MHz / 120MHz
• 输出功率：100mW
• 噪声系数：5dB

子板规格

特性

• 2 个正交前端（1 个发射，1 个接收）
  • 默认为直接变频
  • 可通过 uhd::tune_request_t 的 lo_offset 在低中频模式下使用
• 独立的接收和发射本振和合成器
  • 允许在不同的发射和接收频率上进行全双工操作
  • 可通过 uhd::tune_request_t 设置为使用整数 N 调频以获得更好的杂散性能

天线

• 发射：TX/RX
• 接收：TX/RX 或 RX2

增益

• 发射增益：PGA0，范围：0-31.5dB
• 接收增益：PGA0，范围：0-31.5dB

带宽

• WBX：40 MHz，RX 和 TX
• WBX-120：120 MHz，RX 和 TX

传感器

• lo_locked：用于 LO 锁定状态的布尔值

射频规格

频率范围

• 50MHz – 2.2GHz

噪声系数

• 2 – 4 dB @ (50MHz ~ 1.2GHz)
• 4 – 8 dB @ (1.2GHz ~ 2.2GHz)

接收端三端交调失真 (IIP3)（最大值）

• 10 – 18 dBm

接收端IQ不平衡度

• -30 dBc

发射功率（最大值）

• 18 – 20 dBm @ (50MHz ~ 1.4 GHz)
• 12 – 18 dBm @ (1.4GHz ~ 2.2 GHz)

发射端三端交调失真 (OIP3)

• 30 – 32 dBm @ (50MHz ~ 800MHz)
• 25 – 30 dBm @ (800MHz ~ 2.2GHz)

发射端IQ不平衡度

• -30 dBc @ (50MHz ~ 1.9GHz)

• 24 dBc @ (1.9GHz ~ 2.2GHz)

输入/输出阻抗

• 所有射频端口匹配 50 欧姆阻抗，回波损耗通常为 -10dB 或更低。详细测试尚待完成。

输入功率级别

• WBX 的最大输入功率为 -15 dBm。

射频性能数据

硬件规格

• WBX-40
  • 当前硬件版本：1
  • 所需 UHD 最低版本：3.8.0
• WBX-120
  • 当前硬件版本：1
  • 所需 UHD 最低版本：3.8.0

环境规格

• 工作温度范围：0-40°C
• 工作湿度范围：10% 至 90%（无凝结）

USRP 兼容性

• WBX-40：N 或 X 系列
• WBX-120：仅限 X 系列

相位同步

WBX 子板能够实现相位同步操作，但存在 180 度模糊度，必须在用户应用中进行校准。对于相位相干应用，建议使用 SBX、UBX 和 TwinRX 子板。

原理图

关键组件数据表

零件编号	描述	原理图 ID (Page)
ADA4937	Ultralow Distortion Differential ADC Driver	U304 (2)
ADP3336	High Accuracy Ultralow IQ, 500 mA anyCAP® Adjustable Low Dropout Regulator	U306, U308 (2); U503, U505 (4)
ADL5387	50 MHz to 2 GHz Quadrature Demodulator	U307 (2)
ADL5385	50 MHz to 2200 MHz Quadrature Modulator	U501 (4,5)
ADF4350 / ADF4351	Wideband Synthesizer with Integrated VCO	U201 (3); U401 (5)
HMC472LP4	Attenuator	U302 (2); U504 (4,5)
MGA82563	Amplifier	U313 (2)
24LC024	EEPROM	U202 (3); U403 (5)
GVA−84+	Amplifier	U502 (4)

机械图纸

射频连接器

WBX 子板配备 MCX 母连接器，用于 TX/RX 和 RX2 连接器。

认证

• RoHS：自 2010 年 12 月 1 日起，除非另有说明，所有 Ettus Research 产品均符合 RoHS 标准。
• 中国RoHS：电子信息产品污染控制管理办法
• 中国客户：NI 遵守中国《电子信息产品有害物质限制使用指令》(RoHS) 的规定。

Certificate of Volatility
