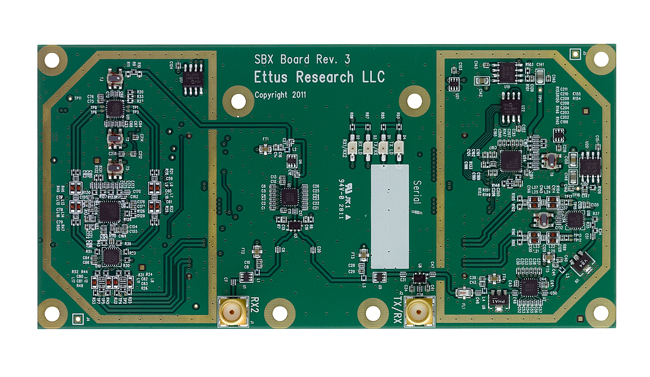

设备概述
SBX 是一款宽带宽收发器，输出功率高达 100 mW，典型噪声系数为 5 dB。接收和发射链路的本振独立工作，支持双频操作。SBX 支持 MIMO，提供 40 MHz 或 120 MHz 带宽。SBX 非常适合需要使用 400 MHz 至 4400 MHz 范围内各种频段的应用。示例应用领域包括 WiFi、WiMax、S 波段收发器和 2.4 GHz ISM 波段收发器。SBX 子板由 USRP Hardware Driver™ (UHD) 软件 API 支持，可无缝集成到现有应用中。
SBX 支持相位相干操作，因此适用于 MIMO 和相控阵应用。
主要特点
频率范围：400MHz – 4.4GHz
版本：40MHz / 120MHz
输出功率：100mW
子板规格
特性
- 2 个正交前端（1 个发射，1 个接收）
- 默认为直接转换
- 可通过 lo_offset 和 uhd::tune_request_t 在低中频模式下使用
- 独立的接收和发射本振和合成器
- 允许在不同的发射和接收频率上进行全双工操作
- 可通过 uhd::tune_request_t 设置为使用整数 N 调频以获得更好的杂散性能
天线
- 发送：TX/RX
- 接收：TX/RX 或 RX2
增益
- 发射增益：PGA0，范围：0-31.5dB
- 接收增益：PGA0，范围：0-31.5dB
带宽
- SBX：40 MHz，RX 和 TX
- SBX-120：120 MHz，RX 和 TX
传感器
- lo_locked：LO 锁定状态的布尔值
LED
- 子板控制初始化时，所有 LED 闪烁
- TX LD：发射合成器锁定检测
- TX/RX：TX/RX 天线端口上的接收器（无 TX）
- RX LD：接收合成器锁定检测
- RX1/RX2：RX2 天线端口上的接收器
射频规格
频率范围
- 400MHz – 4.4GHz
噪声系数
- 4 – 5 dB @ (400MHz ~ 1.5GHz)
- 5 – 7 dB @ (1.5GHz ~ 3GHz)
- 7 – 12dB @ (3GHz ~ 4.4GHz)
接收端IIP3（最大）
- 16 ~ 22 dBm
接收端IQ不平衡度
- -20 dBc @ (400MHz ~ 600MHz)
- -30dBc @ (600MHz ~ 4.4GHz)
发射功率（最大）
- 20 dBm @ (400MHz ~ 3.5GHz)
- 18 – 20dBm @ (3.5GHz ~ 4.4GHz)
发射端OIP3
- 26 – 30dBm @ (400MHz ~ 1.5GHz)
- 30 dBm @ (1.5GHz ~ 4.4GHz)
发射端IQ不平衡度
- -20 dBc @ (400MHz ~ 600MHz)
- -30dBc @ (600MHz ~ 4.4GHz)
输入/输出阻抗
- 所有射频端口均匹配 50 欧姆阻抗，回波损耗通常为 -10dB 或更低。详细测试尚待完成。
输入功率级别
- SBX 的最大输入功率为 -15 dBm。
射频性能数据
硬件规格
- 当前硬件版本：5.1
- 最低 UHD 版本要求：3.8.0
环境规格
- 工作温度范围：0-40 °C
- 工作湿度范围：10% 至 90% 无冷凝
USRP兼容性
- SBX-40：N 或 X 系列
- SBX-120：X 系列
相位同步
SBX 子板支持相位同步操作，推荐用于相位相干应用。UBX 和 TwinRX 子板也推荐用于相位相干应用。
原理图
关键组件数据表
| 零件编号 | 描述 | 原理图 ID (Page) |
|---|---|---|
| MGA82563 | Amplifier | U1, U5, U4 (1) |
| AS225-313LF | SPDT Switch | U3, U6 (1) |
| HMC624LP4E | ATTENUATOR | U2, U7 (1) |
| LFCN-5850+ | Low Pass Filter | FL1 (1) |
| PHA-1+ | Amplifier | U8 (1) |
| GVA-84+ | Amplifier | U9 (1) |
| ADL5380ACPZ | Quadrature Demodulator | U11 (2) |
| ADA4927-2YCPZ | Differential ADC Driver | U10 (2) |
| AD8591ARTZ-REEL | Amplifiers | U31 (2) |
| ADF4350BCPZ | Synthesizer with Integrated VCO | U23 (3); U24 (6) |
| SKY13267 | Diversity Switch | U12 (3); U25 (6) |
| LFCN-1200+ | Low Pass Filter | FL13 (3); FL12 (6) |
| TC1-1-43A+ | RF Transformer | T3 (2); T2, T5 (3); T4, T6 (6) |
| LP3878MR-ADJ | Voltage Regulator | U13, U14 (4); U19, U20 (5) |
| NC7WZ04P6X | Dual Inverter | U15, U16 (4); U21 (5); U27 (6); U26 (3) |
| 24LC024 | EEPROM | U17 (4); U22 (5) |
| ADL5375 | Quadrature Modulator | U18 (5) |
规格图纸
射频连接器
SBX 子板配有用于 TX/RX 和 RX2 连接器的母 SMA 连接器。
认证
- RoHS：自 2010 年 12 月 1 日起，除非另有说明，所有 Ettus Research 产品均符合 RoHS 标准。
- 中国RoHS：电子信息产品污染控制管理办法
- 中国客户：NI 遵守中国《电子信息产品有害物质限制使用指令》(RoHS) 的规定。
