LFTX/LFRX(硬件资源)

设备概述

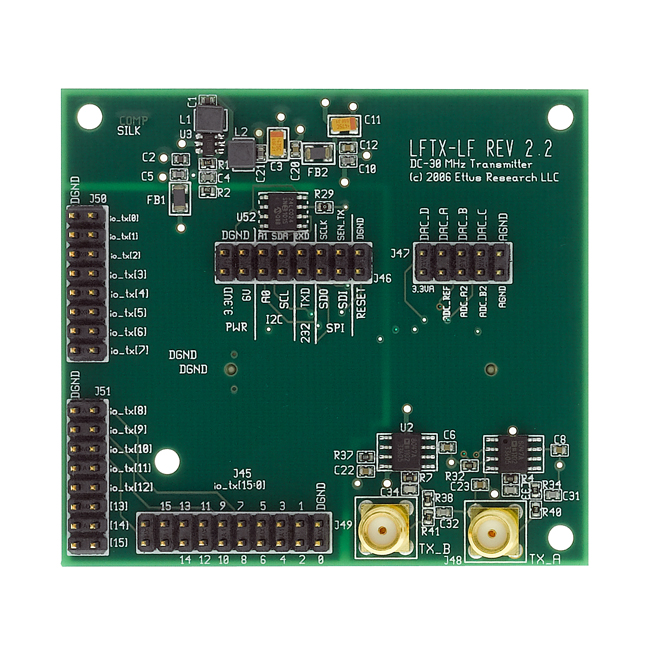

LFTX 子板采用两个高速运算放大器，支持 0-30 MHz 的传输。该子板仅接受实模式信号。LFTX 非常适合高频 (HF) 频段的应用，或使用外部前端对中频信号进行上变频和放大的应用。LFTX 的输出可以独立处理，也可以作为单个 I/Q 对进行处理。示例应用包括高频通信、带有外部前端的无线电以及 30 MHz 以下的直接信号生成。LFTX/LFRX 子板由 USRP Hardware Driver™ (UHD) 软件 API 支持，可无缝集成到现有应用中。

主要特点

• DC-30MHz 覆盖范围

子板规格

前端

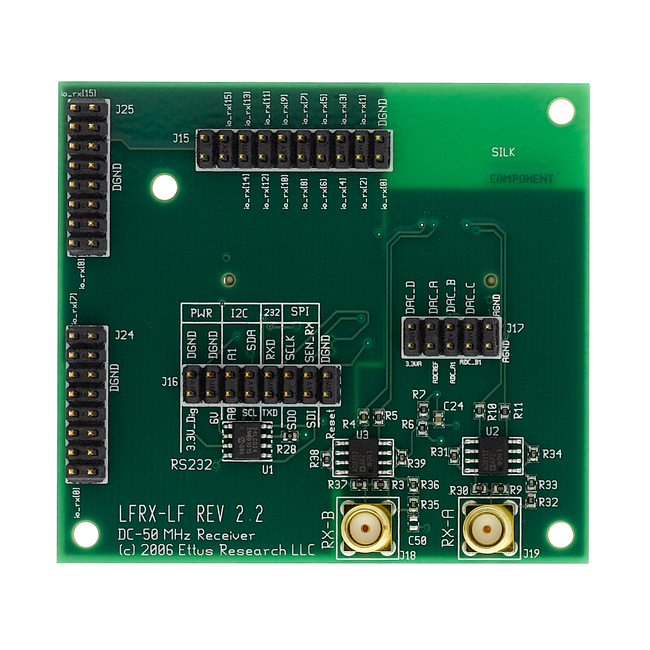

• LFRX
  • LFRX 有 4 个前端：
    • 前端 A：天线 RXA 上的实数信号
    • 前端 B：天线 RXB 上的实数信号
    • 前端 AB：使用两个天线的正交前端 (IQ)
    • 前端 BA：使用两个天线的正交前端 (QI)
• LFTX
  • LFTX 有 4 个前端：
    • 前端 A：天线 TXA 上的实数信号
    • 前端 B：天线 TXB 上的实数信号
    • 前端 AB：使用两个天线的正交前端 (IQ)
    • 前端 BA：使用两个天线的正交前端 (QI)

增益

• LFRX
  • LFRX 没有可调元件或可编程增益。通过混叠技术，您可以对大于 ADC 奈奎斯特速率的信号进行下变频。
• LFTX
  • LFTX 没有可调元件或可编程增益。通过混叠技术，您可以对大于 DAC 奈奎斯特速率的信号进行上变频。

带宽

• LFRX
  • 对于实数模式（A 或 B 前端）：33 MHz
  • 对于复数模式（AB 或 BA 前端）：66 MHz
• LFTX
  • 对于实数模式（A 或 B 前端）：33 MHz
  • 对于复数模式（AB 或 BA 前端）：66 MHz

输入/输出阻抗

• 所有射频端口均匹配 50 欧姆阻抗，回波损耗通常为 -10dB 或更低。详细测试尚待完成。

输入功率电平

• LFRX 的最大输入功率为 +10 dBm。

硬件规格

• LFRX
  • 当前硬件版本：1
  • 所需 UHD 最低版本：3.8.0
• LFTX
  • 当前硬件版本：1
  • 所需 UHD 最低版本：3.8.0

环境规格

• 工作温度范围：0-40 °C
• 工作湿度范围：10% 至 90% 无凝结

USRP 兼容性

• LFRX：N 或 X 系列
• LFTX：N 或 X 系列

原理图

LFRX

LFTX

关键组件数据表

零件编号	描述	原理图 ID (Page)
AD813x	Differential ADC Driver	U2, U3 (1)
LT3462	DC/DC Converter	U3 (1)
24LC025B	EEPROM	U1 (1)

射频连接器

LFTX/LFRX 子板的 TX 和 RX 接口均采用 SMA 母头连接器。
