CBX(硬件资源)

设备概述

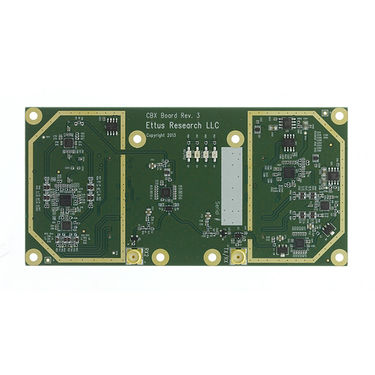

CBX 是一款全双工宽带收发器，覆盖 1.2 GHz 至 6 GHz 频段，瞬时带宽为 40 MHz 或 120 MHz。CBX 可广泛应用于 WiFi 研究、蜂窝基站、认知无线电研究和雷达等应用领域。CBX 子板由 USRP Hardware Driver™ (UHD) 软件 API 支持，可无缝集成到现有应用中。

CBX 不提供相位相干操作，因此不建议用于 MIMO 和相控阵应用。

主要特点

• 频率范围：1.2GHz – 6GHz
• 版本：40MHz / 120MHz

子板规格

特性

• 2 个正交前端（1 个发射，1 个接收）
  • 默认为直接变频
  • 可通过 uhd::tune_request_t 的 lo_offset 在低中频模式下使用
• 独立的接收和发射本振和合成器
  • 允许在不同的发射和接收频率上进行全双工操作
  • 可通过 uhd::tune_request_t 设置为使用整数 N 调频以获得更好的杂散性能

天线

• 发射：TX/RX
• 接收：TX/RX 或 RX2

增益

• 发射增益：PGA0，范围：0-31.5dB
• 接收增益：PGA0，范围：0-31.5dB

带宽

• CBX：40 MHz，RX 和 TX
• CBX-120：120 MHz，RX 和 TX

传感器

• lo_locked：用于 LO 锁定状态的布尔值

LED

• 子板控制初始化时，所有 LED 闪烁
• TX LD：发射合成器锁定检测
• TX/RX：TX/RX 天线端口上的接收器（无 TX）
• RX LD：接收合成器锁定检测
• RX1/RX2：RX2 天线端口上的接收器

射频规格

频率范围

• 1.2GHz – 6GHz

噪声系数

• 5 – 7.5 dB @ (1.2GHz ~ 5GHz)
• 7.5dB – 10 dB (5GHz ~ 6GHz)

接收端IIP3（最大）

• 8 – 10 dBm

接收端IQ不平衡度

• -20 dBc

发射功率（最大）

• 22 dBm @ (1.2GHz ~ 3GHz)
• 12 ~ 22 dBm @ (3GHz ~ 6GHz)

发射端OIP3

• 30 – 32 dBm @ (1.2GHz ~ 5GHz)
• 26 ~ 30 dBm @ (5GHz ~ 6GHz)

发射端IQ不平衡度

• -20 dBc

输入/输出阻抗

• 所有射频端口均匹配 50 欧姆阻抗，回波损耗通常为 -10dB 或更低。详细测试尚待完成。

输入功率等级

• CBX 的最大输入功率为 -15 dBm。

射频性能数据

硬件规格

CBX

• 当前硬件版本：1
• UHD 最低版本要求：3.8.0

环境规格

• 工作温度范围：0-40 °C
• 工作湿度范围：10% 至 90% 无凝结

USRP 兼容性

• CBX-40：N 系列或 X 系列
• CBX-120：仅限 X 系列

相位同步

CBX 子板不支持相位同步操作。对于相位相干应用，建议使用 SBX、UBX 和 TwinRX 子板。

原理图

关键组件数据表

零件编号	描述	原理图 ID (Page)
VMMK-3603	Low Noise Amplifier	U1, U5 (1)
AS225-313LF	SPDT Switch	U3, U6 (1)
HMC624LP4E	ATTENUATOR	U7, U2 (1)
MGA82563	Amplifier	U4 (1)
GVA-84+	Amplifier	U9 (1)
PHA-1+	Amplifier	U8 (1)
ADL5380ACPZ	Quadrature Demodulator	U11 (2)
ADA4927-2YCPZ	Differential ADC Driver	U10 (2)
AD8591ARTZ-REEL	Amplifiers	U31 (2)
NC7WZ04P6X	Dual Inverter	U26 (3); U15, U16 (4); U21 (5); U27 (6)
MAX2870ETJ+	Fractional/Integer-N Synthesizer	U23 (3); U24 (6)
SKY13267-321	Diversity Switch	U12 (3); U25 (6)
LFCN-2000+	Low Pass Filter	FL13 (3); FL12 (6)
LP3878MR-ADJ	Voltage Regulator	U13, U14 (4); U19, U20 (5)
24LC024	EEPROM	U17 (4); U22 (5)
ADL5375-05	Quadrature Modulator	U18 (5)

机械绘图

射频连接器

CBX 子板配备 SMA 母连接器，用于 TX/RX 和 RX2 连接器。

认证

• RoHS：自 2010 年 12 月 1 日起，除非另有说明，所有 Ettus Research 产品均符合 RoHS 标准。
• 中国RoHS：电子信息产品污染控制管理办法
• 中国客户：NI 遵守中国《电子信息产品有害物质限制使用指令》(RoHS) 的规定。

Certificate of Volatility
