BasicTX/BasicRX(硬件资源)

设备概述

BasicRX/BasicTX 子板是低成本子板，可直接访问 ADC 输入。这些子板仅接受 1 至 250 MHz 的实模式信号。BasicRX/BasicTX 非常适合使用外部前端的应用，该前端可在可操作带宽内提供相对干净的信号。宽带变压器将每个射频输入耦合到 USRP 设备 ADC 的单个通道。ADC 采样的信号在 FPGA 中进行处理，输出可以独立处理，也可以作为单个 I/Q 对进行处理。BasicTX/BasicRX 子板由 USRP Hardware Driver™ (UHD) 软件 API 支持，可无缝集成到现有应用程序中。

主要特点

• 1-250 MHz 覆盖范围
• 实数或复数采样

子板规格

前端

• BasicRX
  • BasicRX 有 4 个前端：
    • 前端 A：在天线 RXA 上的实数信号
    • 前端 B：在天线 RXB 上的实数信号
    • 前端 AB：使用两个天线的正交前端（IQ）
    • 前端 BA：使用两个天线的正交前端（QI）
• BasicTX
  • BasicTX 有 4 个前端：
    • 前端 A：在天线 TXA 上的实数信号
    • 前端 B：在天线 TXB 上的实数信号
    • 前端 AB：使用两个天线的正交前端（IQ）
    • 前端 BA：使用两个天线的正交前端（QI）

增益

• BasicRX
  • BasicRX 没有可调元件或可编程增益。通过混叠效应，可以将信号下变频至高于 ADC 的奈奎斯特速率。
• BasicTX
  • BasicTX 没有可调元件或可编程增益。通过混叠效应，可以将信号上变频至高于 DAC 的奈奎斯特速率。

带宽

• BasicRX
  • 实数模式（A 或 B 前端）：250 MHz
  • 复数模式（AB 或 BA 前端）：500 MHz
• BasicTX
  • 实数模式（A 或 B 前端）：250 MHz
  • 复数模式（AB 或 BA 前端）：500 MHz

输入/输出阻抗

• 所有射频端口与 50 欧姆匹配，返回损耗通常为 -10 dB 或更好。详细测试待定。

输入功率等级

• BasicRX 的最大输入功率为 +10 dBm。

硬件规格

• BasicRX
  • 当前硬件版本：1
  • 所需 UHD 最低版本：3.8.0
• BasicTX
  • 当前硬件版本：1
  • 所需 UHD 最低版本：3.8.0

环境规格

• 工作温度范围：0-40 °C
• 工作湿度范围：10% 至 90% 无凝结

USRP 兼容性

• BasicRX：N 或 X 系列
• BasicTX：N 或 X 系列

原理图

关键组件数据表

零件编号	描述	原理图 ID (Page)
24LC025B	EEPROM	U1 (1); U52 (1)
ADT1−1WT	RF Transformer	T1 (1); T2 (1); T50 (1); T51 (1)

机械图纸

射频连接器

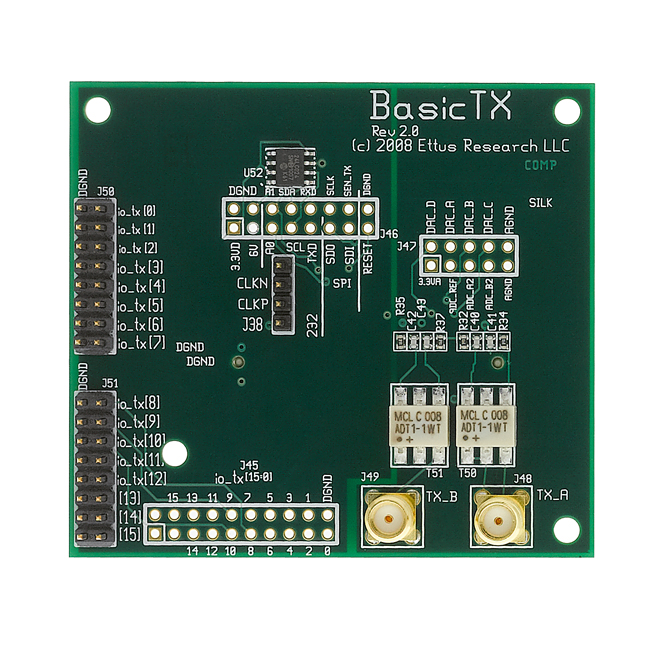

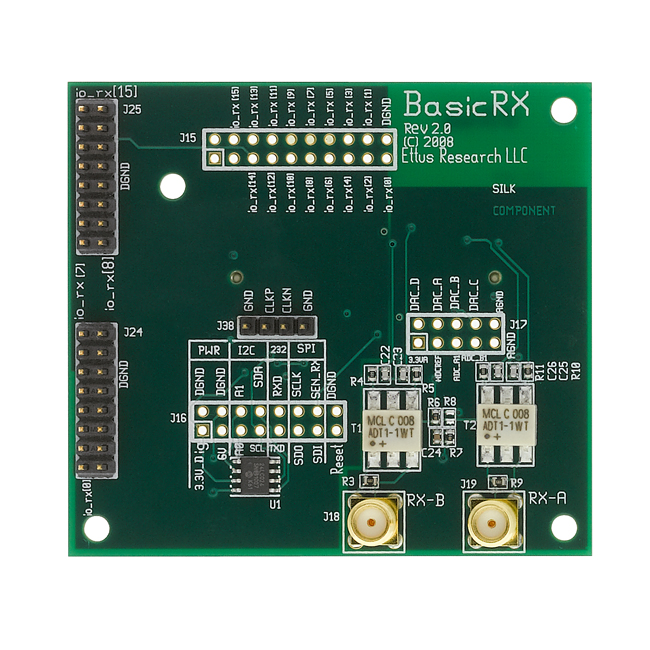

BasicTX/RX 子板的 RX 和 TX 连接器均采用 SMA 母连接器。
