产品简介
用于无线电测向的相干无线电接收机，相干性可以实现非常有趣的应用，例如无线电测向和波束形成。
无线电测向

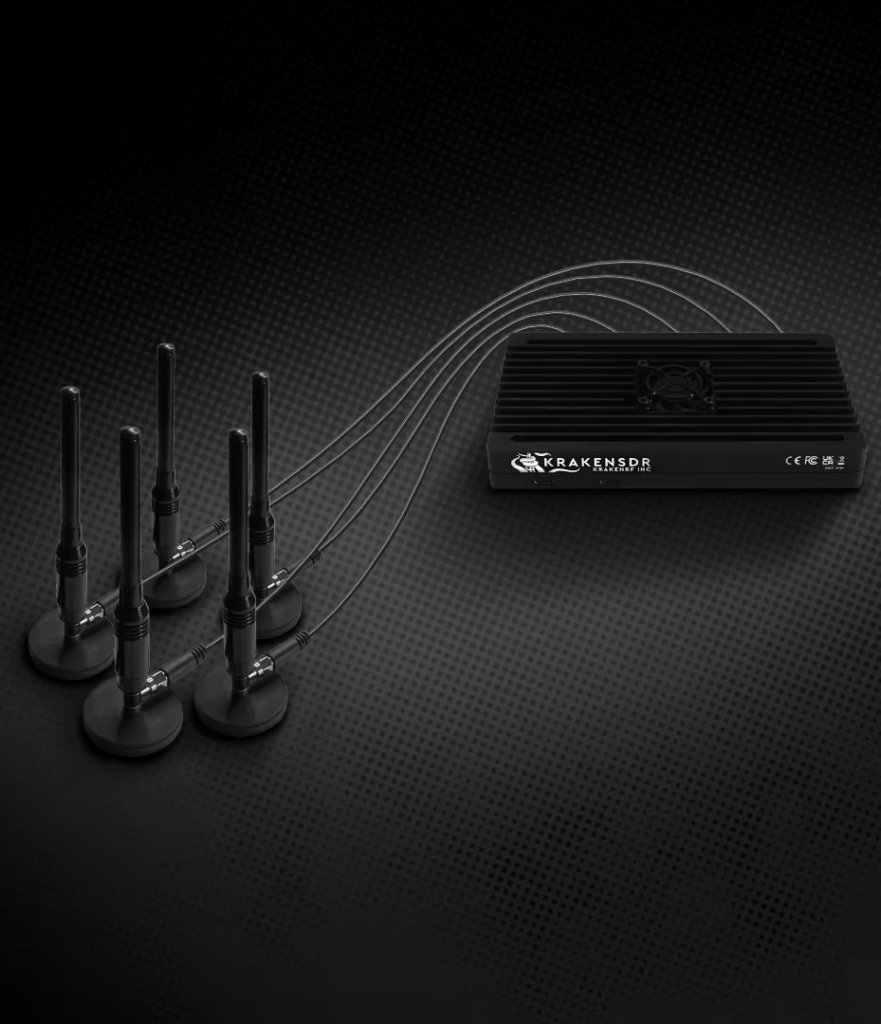

使用 KrakenSDR 和我们的五组磁铁安装天线，可以轻松定位 100 MHz 至 1 GHz 之间的任何传输源。
- 将天线安装在车辆上

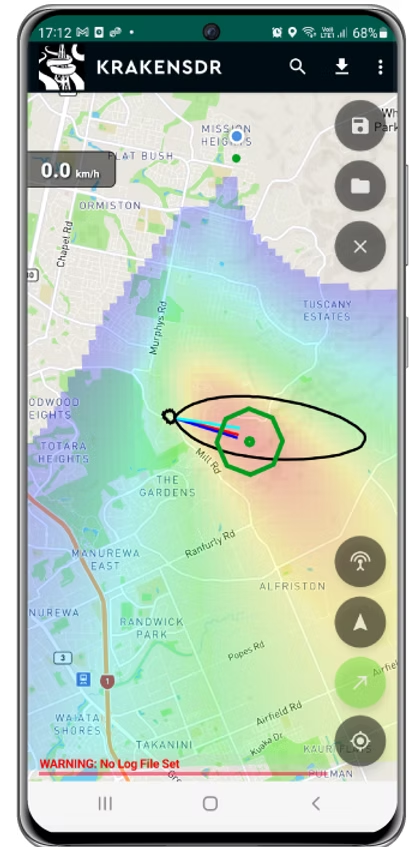

- 启动KrakenSDR软件和Android地图应用程序

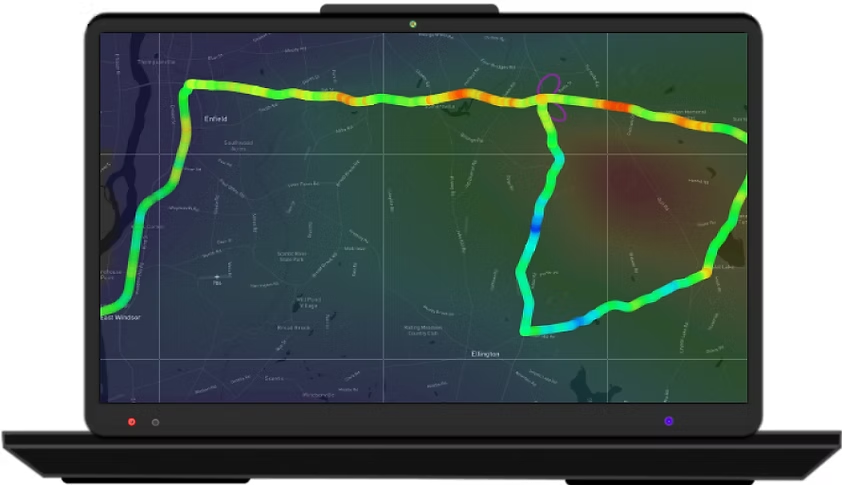

- 继续行驶，直到地图软件精确定位到发射器。它甚至还能提供逐向导航！

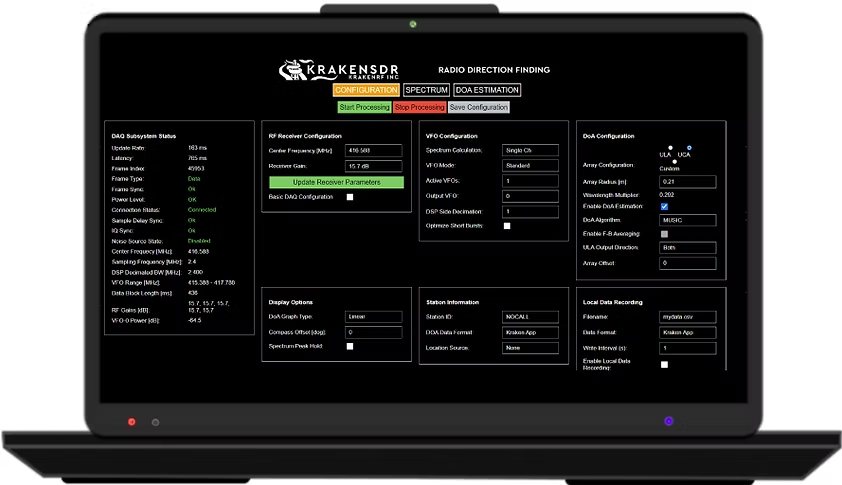

KrakenSDR Web界面
KrakenSDR 通过一个易于使用的网络界面进行控制，该界面可通过 WiFi 连接访问。
通过此界面，您可以设置频率、增益和其他高级设置。您还可以监控实时频谱视图并输出测向算法的图表。

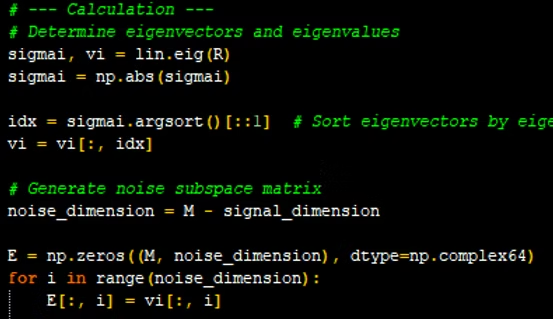

开源核心软件
所有核心软件（包括 DAQ 和测向以及 GNU Radio 模块）均作为开源发布在我们的 GitHub 上，供所有人学习。
云地图软件
KrakenSDR 客户很快就能使用我们的云地图软件“KrakenSDR RDF Pro”。使用 KrakenSDR RDF Pro，您可以组合来自多个地理分布的固定和移动 KrakenSDR 站的方位。在适当的地理位置设立 2-3 个或更多固定站将允许用户立即确定发射器的位置（假设没有明显的多径效应）。KrakenSDR RDF Pro 目前处于 alpha 阶段，可在 map.krakenrf.com 上获取。

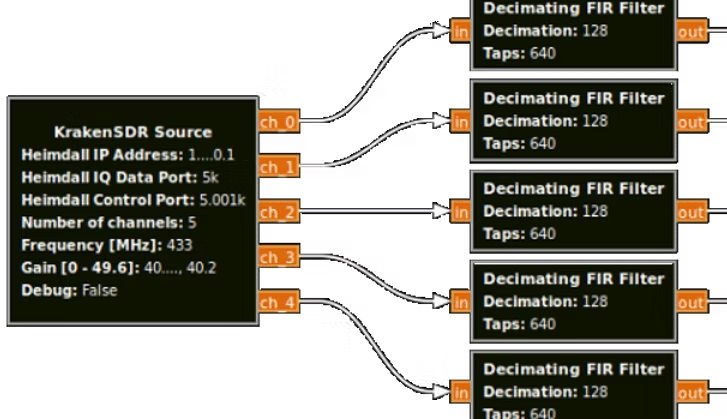

GNU 无线电块
KrakenSDR 可与强大的 GNU Radio 框架一起使用，以实现高级自定义应用程序。我们的开源块从我们的 Heimdall DAQ 服务器接收相干数据，从而在 GNU Radio 中提供最多五个相干流。
产品定价
| KRAKENSDR主机 | ￥6,827.53（含税） |
| KRAKENSDR天线 | ￥2,846.13（含税） |
招标参数
- 尺寸：长 177mm × 宽 112.3mm × 高 25.86mm（+4.7mm 风扇防护网高度）
- 重量：670 克
- 典型功耗：5V，2.2A（11 瓦）
- 射频调谐器（Radio Tuner）：5× R820T2
- 射频模数转换器（Radio ADC）：5× RTL2832U
- ADC 位深：8 位
- 频率范围：24 MHz – 1766 MHz
- 最大通道带宽：2.56 MHz
- 接收通道数（RX Channels）：5
- 本振稳定度（Oscillator Stability）：1 PPM
关于货期
欢迎您的下单，当我们收到您的全额货款之后，我们会从美国仓库发货。如果您是高校用户，则我们和学院签订有效合同之后，即可发货，学院在收到发票之后付款。
从美国到北京大约11天的时间，最终您会在2周左右的时间，收到产品。当美国仓库发货之后，则不再具备退款条件。在发货之前是可以取消订单的。
关税和税费
进口关税及其他税费由买家承担，包含在购买价格中。我们估算关税及其他税费（13%增值税）。
产品包装

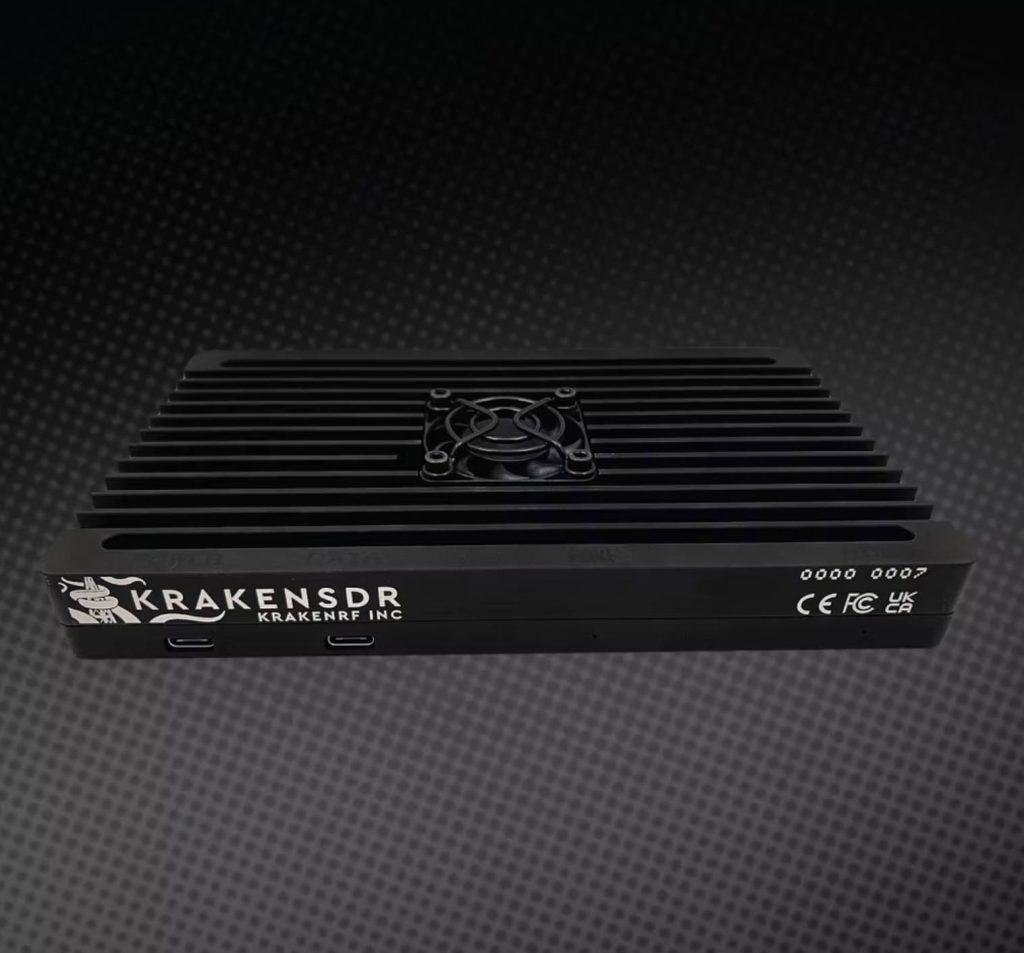

1、KrakenSDR
KrakenSDR 是一款具有 5 个接收通道的相干软件无线电，适用于无线电测向、被动雷达等应用。
包含内容：
- 1 个已完全组装并通过测试的 KrakenSDR
注意：KrakenSDR 不包含所需的 USB-C 电源适配器和数据线，也不包括应用专用的天线。
功能与技术规格：
- 五通道、支持相干的 RTL-SDR，所有通道都由同一个本振（LO）时钟驱动
- 内置自动相干同步硬件
- 通过提供的 Linux 软件实现自动相干同步与管理
- 调谐范围为 24 MHz 至 1766 MHz（标准 R820T2 RTL-SDR 范围，通过驱动破解可能更高）
- 每个端口支持 4.5V 偏置电源（bias tee）
- 核心数据采集和数字信号处理软件为开源，设计用于运行在 Raspberry Pi 4 上
- 提供 Android 平台的无线电测向软件（非商业用途免费）
- 可单独购买长度匹配的定制天线套件

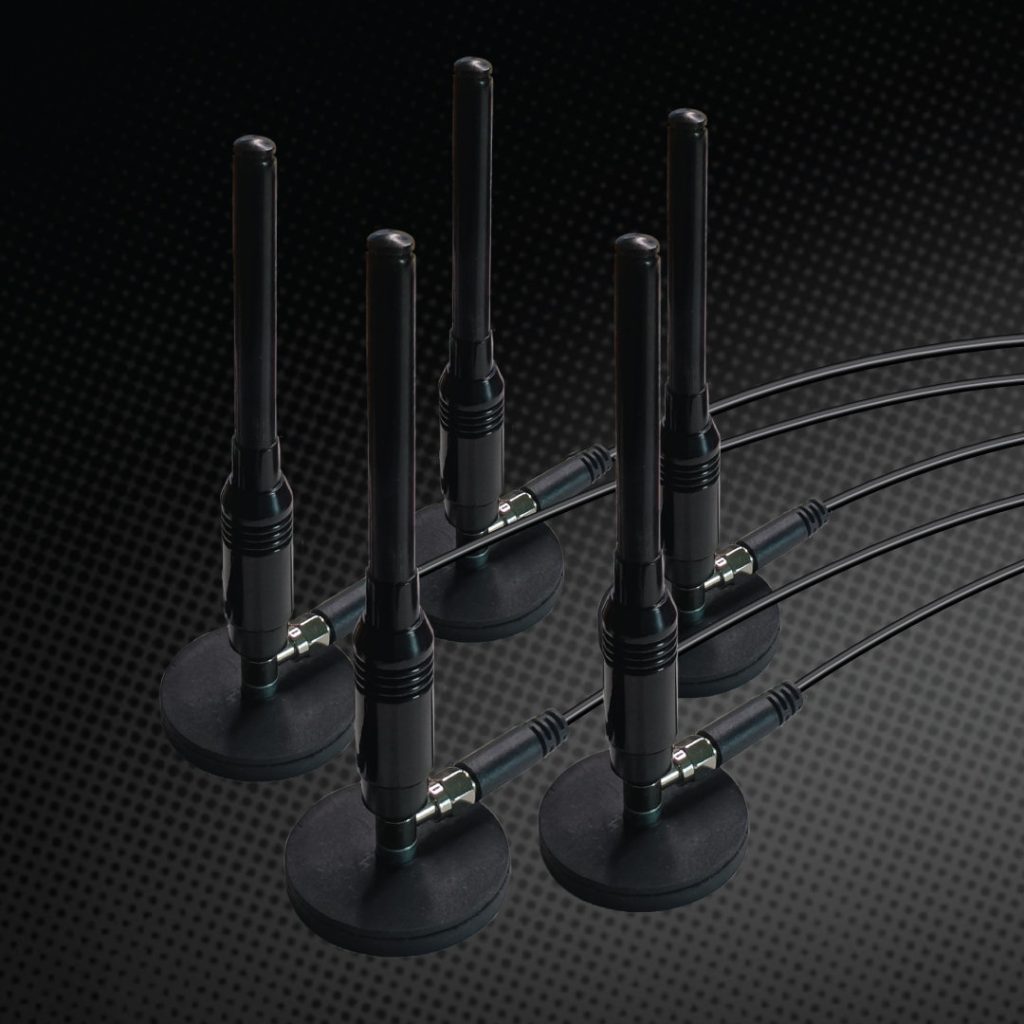

2、Krakentenna（五支匹配天线套装）
这是一套专为 KrakenSDR 无线电测向功能设计的五支磁吸式鞭状天线。磁力足够强大，可将天线稳固地固定在行驶中的汽车车顶上。
特点说明：
- 所有天线连接线均使用矢量网络分析仪（VNA）进行长度匹配，以尽可能减少相位失真。
套装包含：
- 5 支 SMA 接口的鞭状天线（适用频率范围为 100 MHz 到 1 GHz）
- 5 个磁吸式天线底座
- 5 个 SMA T 型连接器（用于将天线安装到底座上）
- 5 根 2 米长、长度匹配的 SMA 对 SMA 同轴线

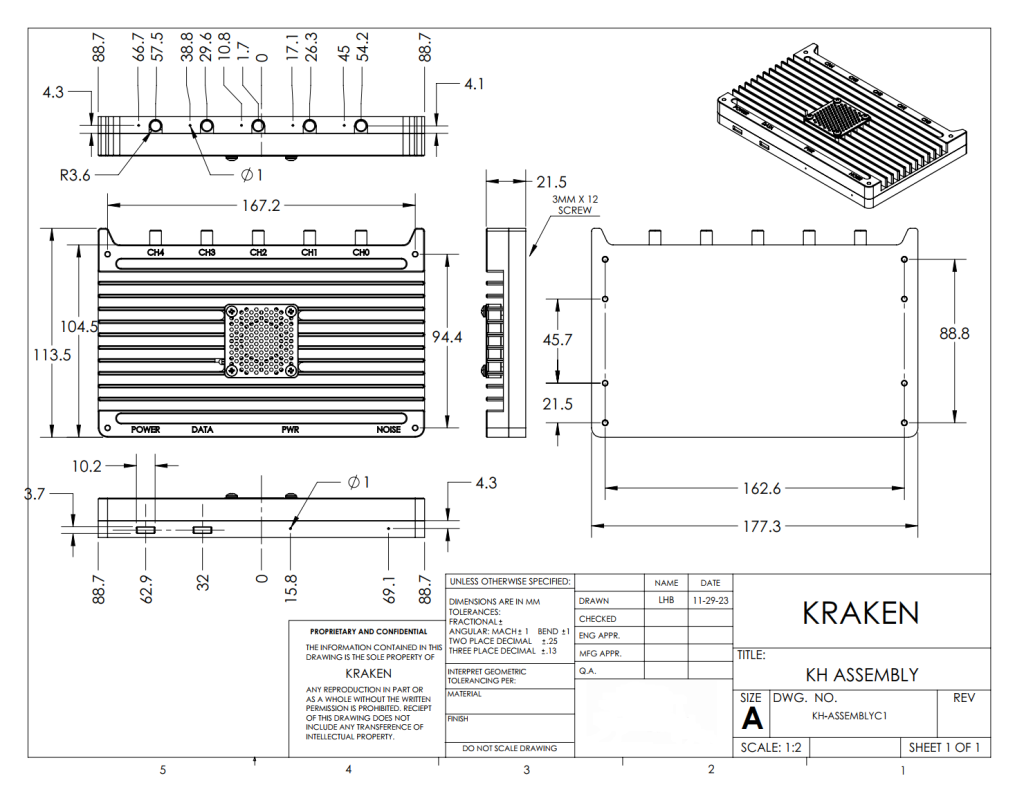

外壳图纸
KrakenSDR 使用与维护指南
靠近发射源的注意事项（Nearby Transmitters）
KrakenSDR 是一款高灵敏度射频接收器，与大多数射频接收器一样，任何连接到 KrakenSDR 的天线都必须远离强功率的射频发射源。
KrakenSDR SMA 接收端口的最大允许输入功率为 +10 dBm。如果您将在强发射源附近使用 KrakenSDR，请确保采用外部措施，如滤波器、射频开关或合理的物理布置，以屏蔽或限制射频功率输入。
雷击与静电放电防护（Lightning and ESD Damage）
KrakenSDR 内部配备了 ESD 二极管、气体放电管（GDT） 和 限压二极管 用于保护。但其无法承受来自附近雷击事件的直接或感应电涌，以及如雪暴、沙尘暴等情况下可能发生的大能量静电放电（ESD）。
因此，我们强烈建议：任何户外连接的天线都必须配备外部防雷与防静电保护装置。
工作环境（Operating Environment）
KrakenSDR 经测试可在 最高 50°C 的环境温度下正常运行。
但为了延长使用寿命，建议将其置于阴凉通风处，避免阳光直射。
安全与环境注意事项（Safety and Environment）
- 电击风险：如果与 KrakenSDR 相连的天线接触到带电电线，可能会造成人身伤害甚至死亡。处理外部天线时，务必确保其远离电力线和其他带电线路。
- 电磁泄漏（EM leakage）：KrakenSDR 并不会发射射频（RF），但内部包含用于相位校准的宽带噪声源（noise source）。该噪声源功率很低，并通过高隔离硅开关隔离，并封装在金属法拉第笼中。但仍可能有微量电磁泄漏，对极高灵敏度设备造成干扰。泄漏量已被测试为远低于法规限值。
然而，如果您打开外壳或自行改装设备，可能会导致噪声泄漏超过合规限值。 - 机壳温度：金属外壳在运行过程中可能变热，建议避免阳光直射，并置于通风环境中使用。
- 散热风扇叶片：设备带有高转速风扇，已安装防护网，但小手指或异物仍可能接触到风扇。操作设备时请小心，开机前务必检查风扇区域无异物。
- 行车风险：KrakenSDR 的典型用途之一是在汽车中进行无线电测向。请务必在驾驶时集中注意力，由副驾人员负责操作设备及导航。
同时请确保车顶天线安装牢固，并符合当地道路法规。 - 合法合规责任（Compliance with Law）：KrakenSDR 的使用者需自行确保遵守当地相关法规。例如：接收器许可、可合法获取的信息类型、是否允许公开电磁环境信息、以及不得用于任何非法用途。此义务也适用于远程操作 KrakenSDR 时获得的信息。
- 冲突/战争地区或敏感区域使用：在冲突/战乱地区或敏感场所使用射频接收设备，可能存在人身安全风险或被捕风险。请根据实际情况谨慎使用 KrakenSDR。
回收处理（Recycling）
KrakenSDR 符合 RoHS 环保标准。但由于其内部含有电路板和电子元件，请勿随意丢弃至生活垃圾中。若需弃置，请将设备送至电子垃圾回收站，或邮寄回 东枫科技。
保修政策（Warranty）
KrakenSDR 提供 自出厂之日起一年内的质量保修服务。
请注意，以下情况不在保修范围内：
- 雷击或静电损坏
- 火灾、过电压、水淹
- 外部物理损坏或人为改装
- 若您打开外壳，保修将自动失效。
如需申请保修服务，请联系：xudong.zhao@tekdf.com。
