USRP X410

简介

1 MHz to 7.2 GHz，400 MHz带宽，GPS驯服OCXO，USRP软件无线电设备

Ettus USRP X410集成硬件和软件，可帮助您制作高性能无线系统的原型，并进行空口信号采集和分析。此外，Ettus USRP X410具有一个两级超外差结构，带有四个独立的发射器和接收器通道。它还包含Xilinx Zynq Ultrascale+ RFSoC和可编程FPGA，其带有开放源UHD工具流及LabVIEW FPGA。凭借这些功能，Ettus USRP X410具备可射频和处理性能，可用于无线通信原型验证、频谱监测、信号智能等应用程序。Ettus USRP X410配备了符合GPS要求的10 MHz恒温晶体振荡器(OCXO)参考时钟，提高了频率精度和同步性。

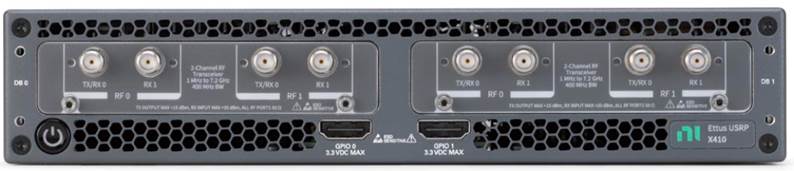

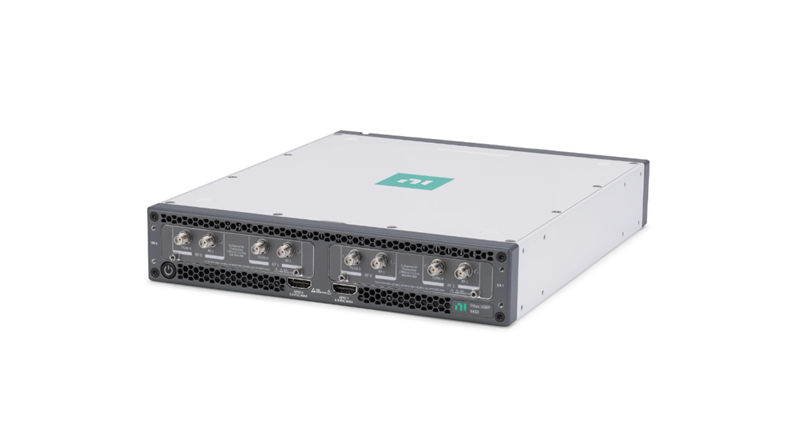

前面板

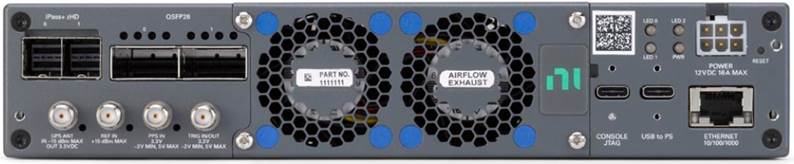

后面板

发射指标

1	频率范围（Frequency range）		1 MHz to 7.2 GHz（可调谐到8G）
2	频率步进（Frequency step）		<1 Hz
3	最大输出功率（Maximum output power）		<23 dBm
4	增益范围（Gain range）		60 dB
5	增益步进（Gain step）		1 dB
6	增益锁定时间（TX gain settling time）		1 μs
7	频率稳定度（Frequency accuracy）		2.5 ppm 5 ppb（锁定GPS）
8	最大瞬时实时带宽（Maximum instantaneous real-time bandwidth）		400 MHz
9	最大IQ速率（Maximum I/Q sample rate）		491.52 MSps 500.00 MSps
10	DAC性能（Digital-to-analog converter）	DAC位宽	14 bit
11	通道数（Number of channels）		4
12	TX/RX开关切换时间（TX/RX settling time）		0.3 μs
13	平均噪声密度（Average noise density）		-146 dBm/Hz
14	相位噪声（phase noise）	1 kHz	-91 dBc/Hz
		10 kHz	-101 dBc/Hz
		100 kHz	-103 dBc/Hz

接收指标

1	频率范围（Frequency range）		1 MHz to 7.2 GHz（可调谐到8G）
2	频率步进（Frequency step）		< 1 Hz
3	增益范围（Gain range）	≤500 MHz	38 dB
		>500 MHz	60 dB
4	增益步进（Gain step）		1 dB
5	增益锁定时间（RX gain settling time）		0.3 μs
5	最大输入功率（Maximum input power）	≤3 GHz	+14 dBm
		>3 GHz	+17 dBm
6	噪声系数（Noise figure）	500 MHz to 3.1 GHz	8 dB
		3.1 GHz to 6 GHz	6.5 dB
		6 GHz to 8 GHz	9 dB
5	频率稳定度（Frequency accuracy）		2.5 ppm 5 ppb（锁定GPS）
6	最大瞬时实时带宽（Maximum instantaneous real-time bandwidth）		400 MHz
7	最大IQ速率（Maximum I/Q sample rate）		500 MS/s
8	ADC性能（Analog-to-digital converter）	DAC位宽	14 bit
9	通道数（Number of channels）		4

功率

1	最大功率	190 W
2	电压范围	12 V
3	最大电源	7 A to 16 A

物理尺寸

1	长宽高	26.7 cm × 22.2 cm × 4.4 cm (10.5 in. × 8.7 in. × 1.7 in.)
2	重量	2.7 kg (6 lb)

报价单

序号	厂家	税前	税后(13%)	开票	货期
1	NI	229,475	259,306.75	专票	1月

接口卡

编号	型号	详细	税后(13%)	开票	货期
785157-01	PXIe-8394	iPass+™ zHD® 接口	28244.35	专票	1月
784179-01	PCIe-8398	iPass+™ zHD® 接口	15859.55	专票	1月
785550-03	线缆	Gen 3 x8，3米	3712.05	专票	1月
785549-03	线缆	Gen 3 x4，3米	2858.9	专票	1月
788302-100	电缆	Gen 3 x4，100米	32289.75	专票	1月
788302-10	电缆	Gen 3 x4，10米	21820.3	专票	1月
788302-30	电缆	Gen 3 x4，30米	26182.1	专票	1月
788216-01	100 G网卡	100G PCIe Gen3 x8	35001.75	专票	1月
788214-01	网线	QSFP28 转4路SFP28	3090.00	专票	1月
152629-01	HDMI线	SHH19-H19-AUX,1米	3330.00	专票	1月
152629-02	HDMI线	SHH19-H19-AUX,2米	4370.00	专票	1月
782444-01	HDMI线	SCB-19 接口盒	8790.00	专票	1月

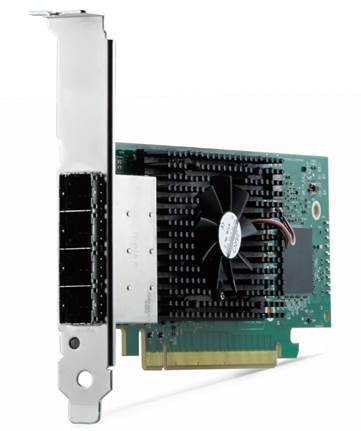

PCIe-8398主机接口卡可通过软件透明PCI Express Gen 3 x16链路来控制PXI Express机箱。 PCIe-8398安装在桌面或机架式PC的x16 PCI Express插槽中，并使用Gen 3 x8铜缆连接到X410.

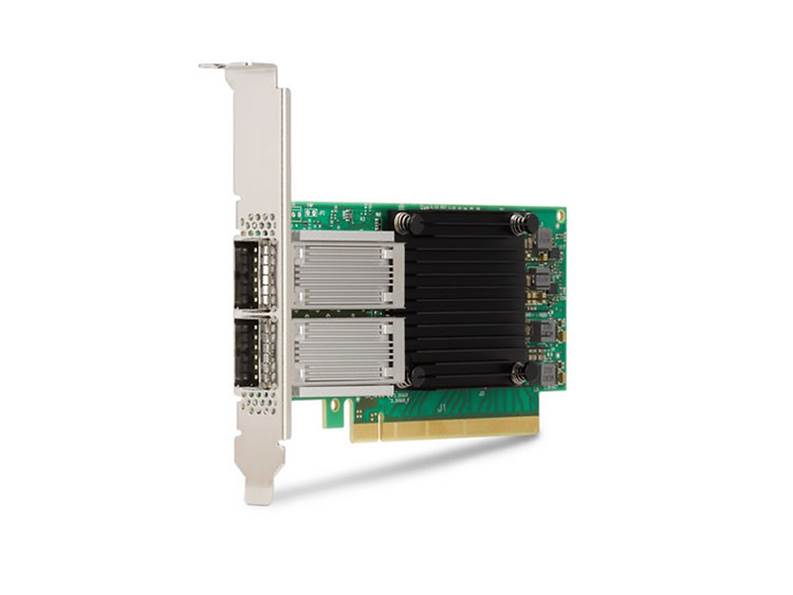

USRP X4xx，以太网PCI Express接口连接套件—100 GB以太网连接套件包括双100 GbE PCI Express Gen3 x8适配器卡和3米QSFP28线缆。该套件在可兼容的台式电脑和支持Ettus USRP X4xx系列软件无线电设备之间提供基于以太网的高带宽连接，数据速率高达100Gb/s。附带的PCI Express接口适配器通过每个QSFP28端口的一个通道反向支持可兼容的10GbE。此外，100GB以太网连接套件具备与行业标准网络和自动电缆极性检测的兼容性。

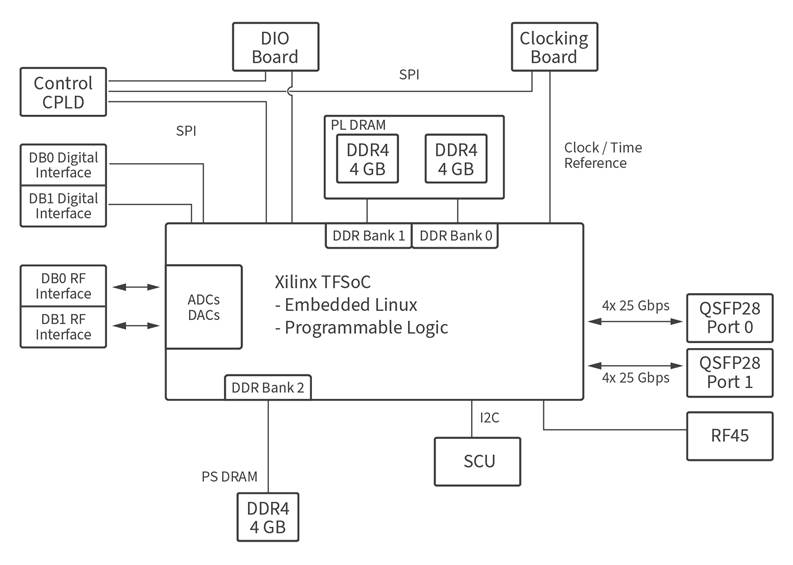

系统框图

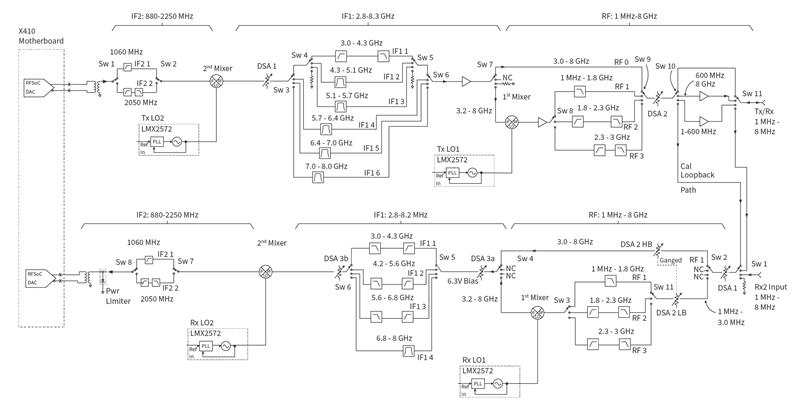

射频子板：

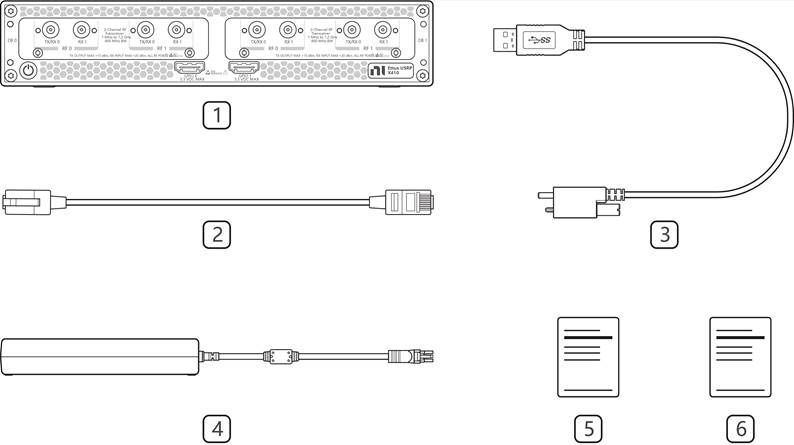

X410 包装箱：

• X410 主机
• CAT 5E 以太网线
• USB-A转USB-C
• 电源适配器
• 文档说明
• 环境合规证书

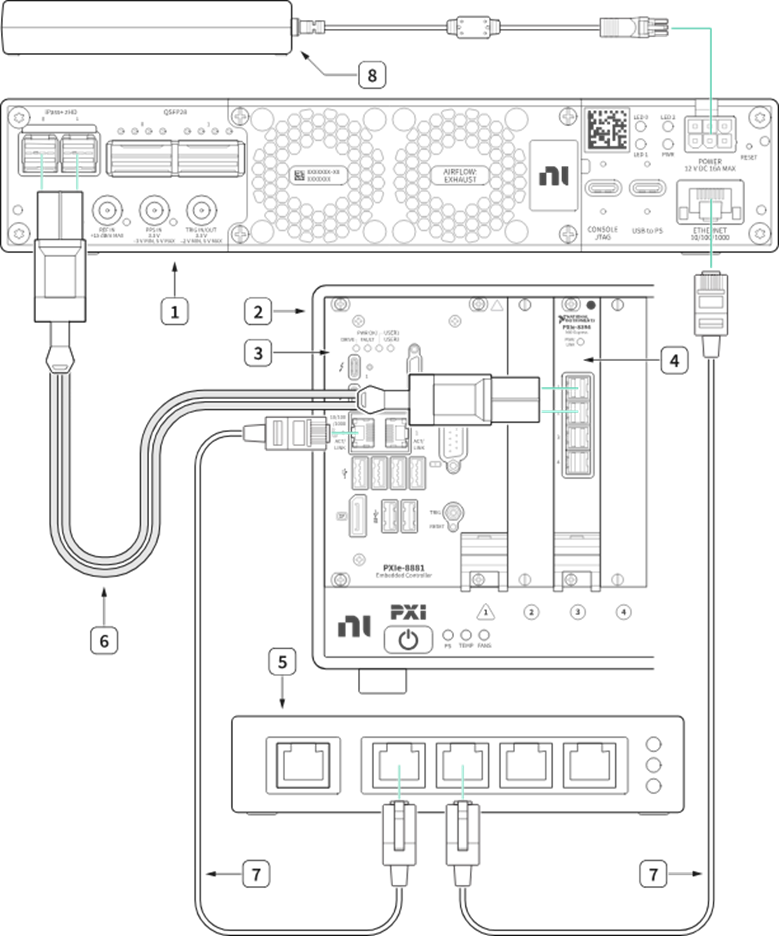

PXIe设备连接：

• USRP X410
• PXIe 机箱
• PXIe-8881 或其他 PXI 控制器
• PXIe-8394 或其他 PXI 总线扩展模块
• 网络交换机（可选）
• PCIe/MXI Express 电缆
• CAT 5E 以太网电缆
• 电源

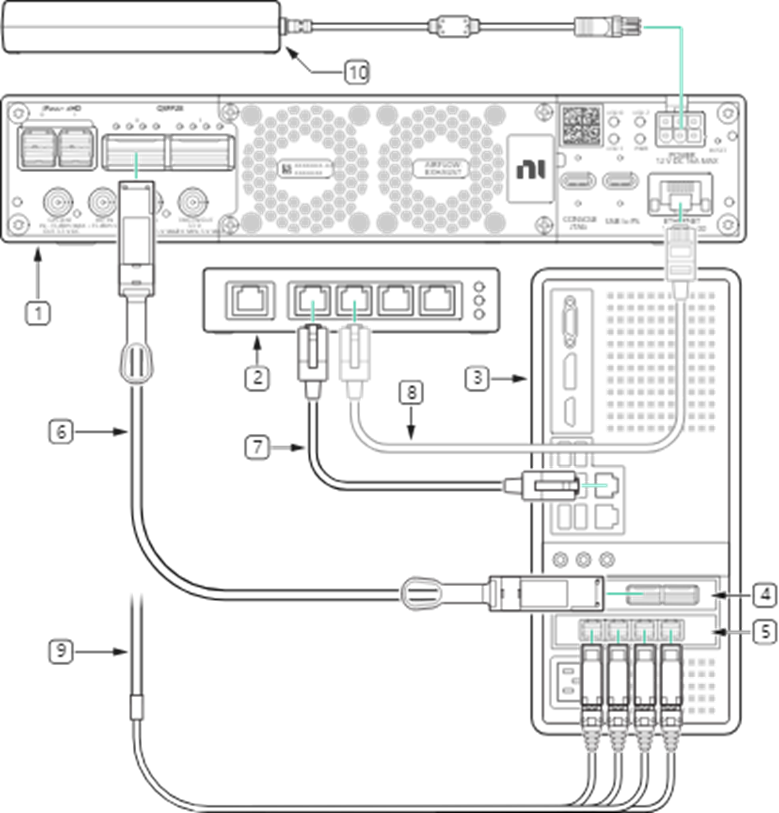

台式机连接：

• USRP X410
• 网络交换机（可选）
• 主机
• 100G以太网网卡
• 10G 以太网网卡
• QSFP28 至 QSFP28 以太网电缆（可选）
• CAT 5E 以太网电缆（可选）
• CAT 5E 以太网电缆（可选）
• QSFP28 至 4xSFP28 以太网分支电缆（可选）
• 电源

培训：

序号	内容	形式
1	X410开箱与上手： LabVIEW 软件环境与版本介绍。 ② X410硬件接口讲解，参数和连接方式讲解。	天模式
2	LabVIEW Core 1	天模式
3	LabVIEW Core 1	天模式
4	LabVIEW Reference Design for Wireless ResearchLabVIEW Reference Architecture Software for Prototyping Wireless Systems with Ettus USRP X410LabVIEW MIMO 5G/6G Research Design Library	天模式
5	NI LabVIEW FPGA Training	天模式
6	NI Ettus USRP X410 Reference FPGA Project	天模式
7	MATLAB & Simulink X410 QPSK通信系统	天模式
8	MATLAB & X410 ： LTE & NR 信号生成与分析	天模式
