简介
70 MHz~6 GHz，1通道USRP软件无线电设备，仅信用卡大小。

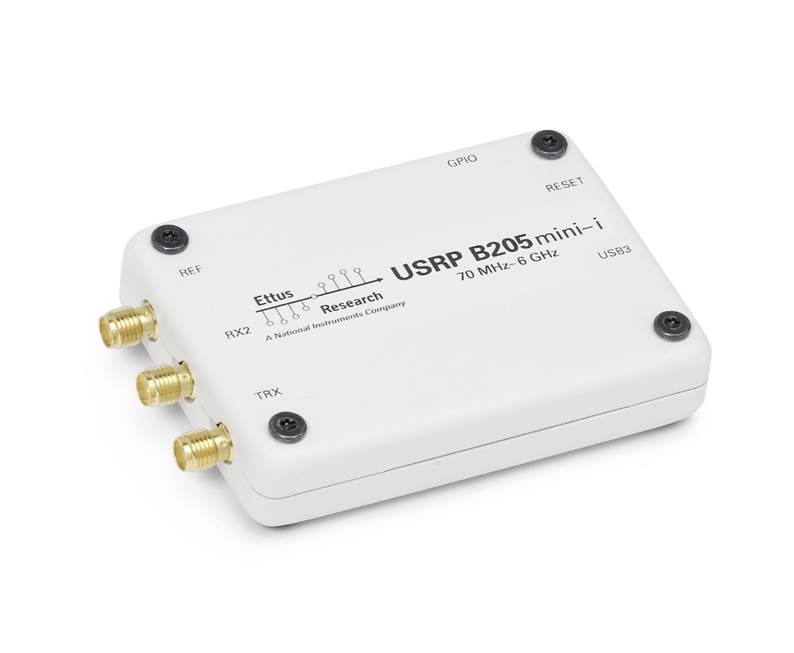

USRP‑B205mini是一款信用卡大小的并采用全双工运行的可调谐RF收发器。 它提供了基于USB 3.0的总线供电连接，还包括用于 GPIO、JTAG 和与 10 MHz 时钟参考或 PPS 时间参考输入信号同步的连接器。
NI USRP‑B205mini还可以用于以下通信应用：白色空间; 广播FM; 公共安全; 陆地移动，低功率非授权设备(ISM)频段; 传感器网络; 业余无线电或GPS。
发射指标
| 1 | 频率范围（Frequency range） | 70 MHz to 6 GHz |
| 2 | 频率步进（Frequency step） | <1 kHz |
| 3 | 最大输出功率（Maximum output power） | ＞ 10 dBm |
| 4 | 增益范围（Gain range） | 89.75 dB |
| 5 | 增益步进（Gain step） | 0.25 dB |
| 6 | 频率稳定度（Frequency accuracy） | ± 2 ppm |
| 7 | 最大瞬时实时带宽（Maximum instantaneous real-time bandwidth） | 12-bit | 56 MHz |
| 8 | 最大IQ速率（Maximum I/Q sample rate） | 连续流 | 15 MS/s |
| 突发模式单通道 | 61.44 MS/s |
| 9 | DAC性能（Digital-to-analog converter） | DAC位宽 | 12bit |
| 10 | 通道数（Number of channels） | 2 |
接收指标
| 1 | 频率范围（Frequency range） | 70 MHz to 6 GHz |
| 2 | 频率步进（Frequency step） | <1 kHz |
| 3 | 增益范围（Gain range） | 76 dB |
| 4 | 增益步进（Gain step） | 1.0 dB |
| | 最大输入功率（Maximum input power） | -15 dBm |
| | 噪声系数（Noise figure） | ＜ 8 dB |
| 5 | 频率稳定度（Frequency accuracy） | ± 2 ppm |
| 6 | 最大瞬时实时带宽（Maximum instantaneous real-time bandwidth） | 56 MHz |
| 7 | 最大IQ速率（Maximum I/Q sample rate） | 连续波 | 15 MS/s |
| 突发模式单通道 | 61.44 MS/s |
| 8 | ADC性能（Analog-to-digital converter） | DAC位宽 | 12bit |
| 9 | 通道数（Number of channels） | 2 |
功率
| 1 | 平均功率 | 12 W to 15 W |
| 2 | 最大功率 | 18 W |
| 3 | 电源输入 | DC：5 V |
物理尺寸
| 1 | 长宽高 | 8.33 cm × 5.08 cm × 0.84 cm |
| 2 | 重量 | 24 g |
报价单
| 序号 | 厂家 | 税前 | 税后(13%) | 开票 | 货期 |
| 1 | NI | 12,410 | 14,023.3 | 专票 | 1月 |

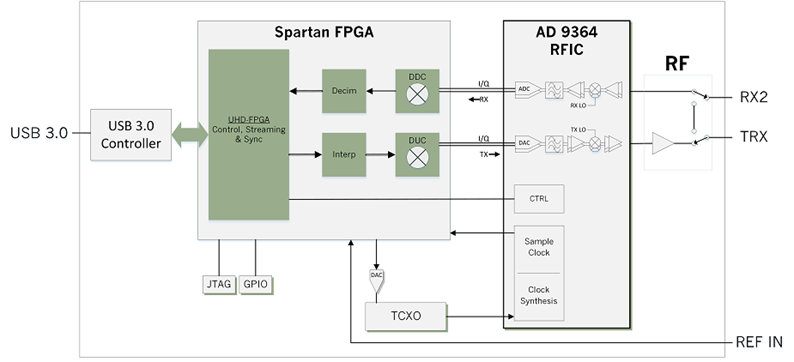

系统框图
接收路径：
- 低噪声放大器和驱动放大器放大输入的信号。
- 锁相环 (PLL) 控制压控振荡器 (VCO)，以便设备时钟和本地振荡器 (LO) 可以将频率锁定到参考信号。
- 混频器将信号下变频为基带同相 (I) 和正交相位 (Q) 分量。
- 带通滤波器可降低信号中的噪声和高频成分。
- 模数转换器 (ADC) 将 I 和 Q 数据数字化。
- 数字下变频器 (DDC) 将信号混合、滤波并抽取至用户指定的速率。
- 下变频后的样本通过USB 3.0或USB 2.0连接 传递到主机。
传输路径：
- 主机合成基带 I/Q 信号并通过USB 3.0或USB 2.0连接将信号传输到设备。
- 数字上变频器 (DUC) 将信号混合、滤波和内插至61.44 MS/s。
- 数模转换器 (DAC) 将信号转换为模拟信号。
- 带通滤波器可降低信号中的噪声和高频成分。
- 混频器将信号上变频至用户指定的射频频率。
- PLL 控制 VCO，以便设备时钟和 LO 能够频率锁定到参考信号。
- 发射放大器将信号放大并通过天线发射。
